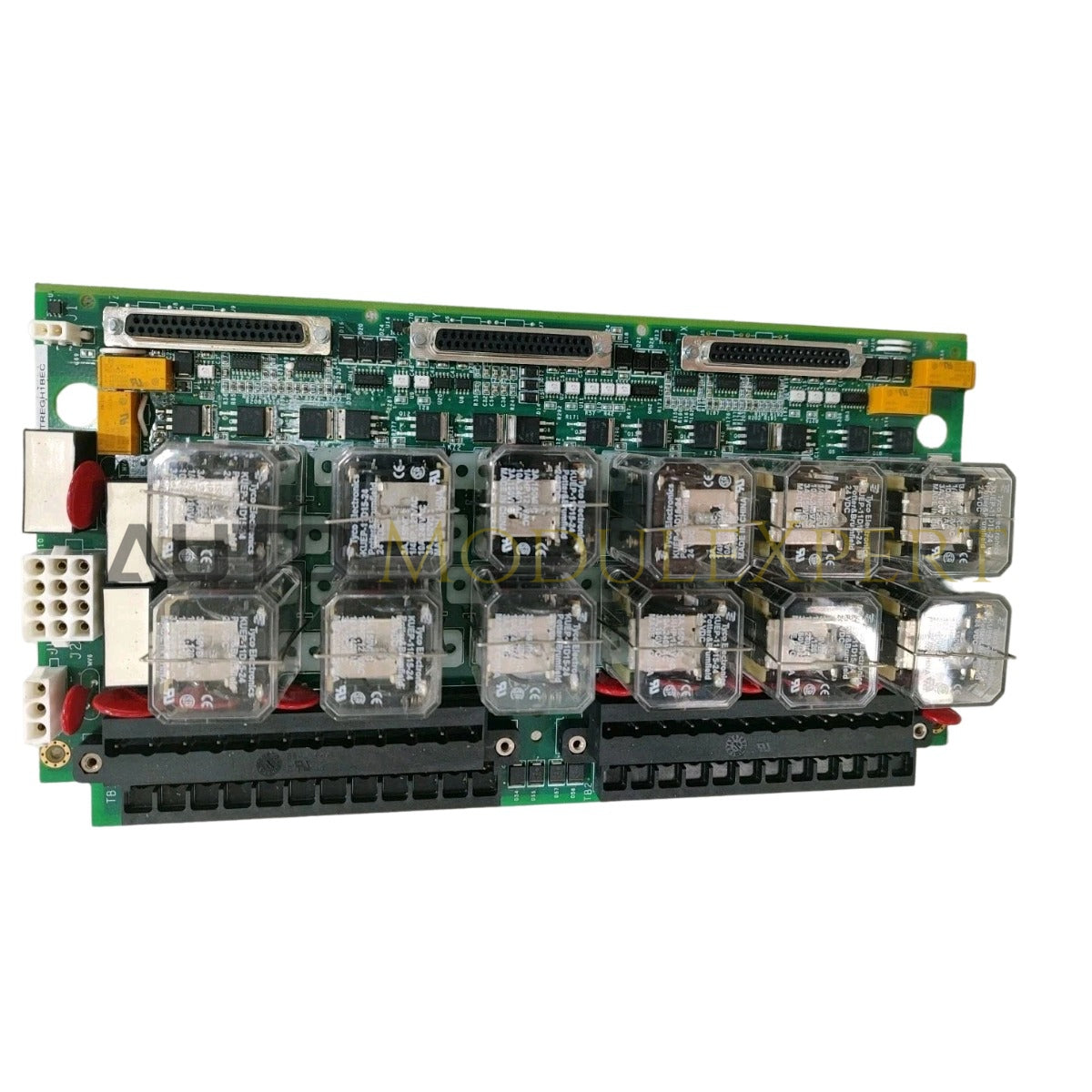

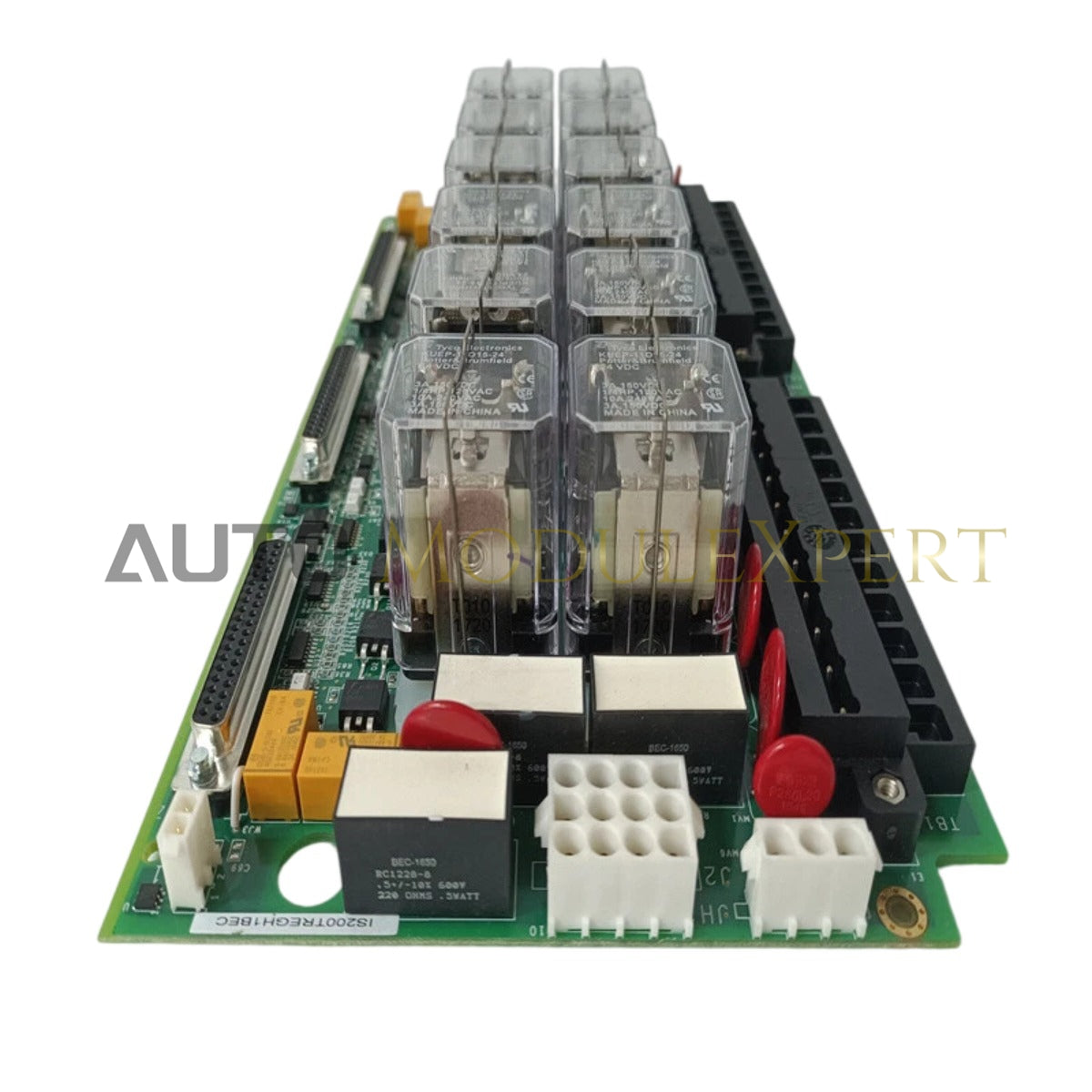

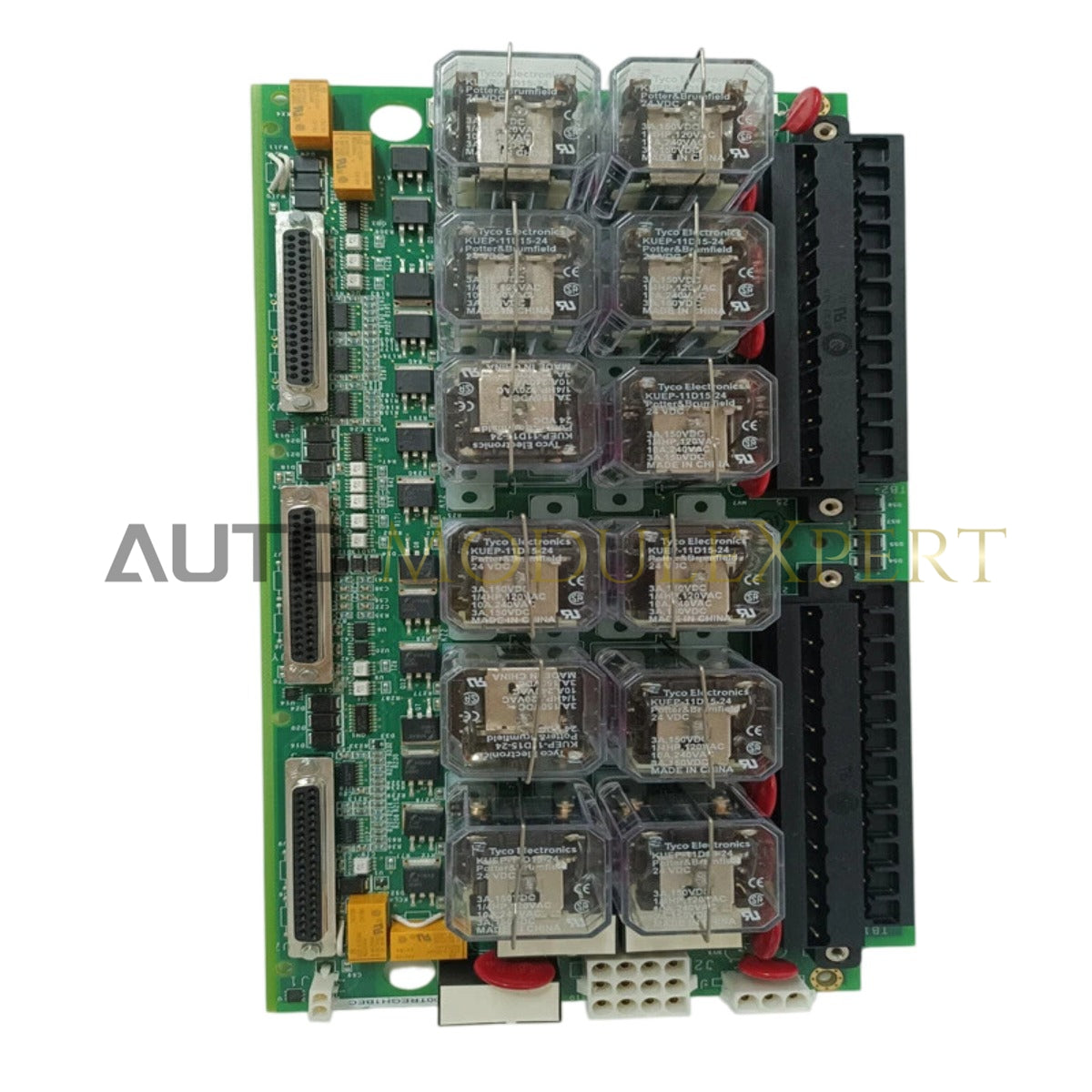

Dikonfigurasi untuk switching output relay kepadatan tinggi dan terminasi sinyal dalam sistem kontrol turbin Mark VI, GE IS200TREGH1BEC (Kartu Relay Terminasi IS200TREGH1) menyediakan eksekusi fisik/elektrik langsung. Papan ini memfasilitasi antarmuka antara prosesor sistem kontrol dan perangkat lapangan eksternal dengan mengelola jalur output kontak dan isolasi sirkuit.

Spesifikasi Perangkat Keras

Bus Backplane dan Arsitektur Komunikasi

IS200TREGH1BEC berfungsi sebagai node penting dalam arsitektur I/O Mark VI. Modul ini menjaga komunikasi deterministik dengan pengendali melalui bus lokal, memastikan status output relay disinkronkan dengan siklus pemindaian prosesor. Modul ini mendukung transisi status kecepatan tinggi, memungkinkan kontrol presisi pada aktuator tambahan dan indikator status. Kompatibilitas firmware flash dikelola melalui prosesor I/O yang terkait dengan papan TREG, memastikan logika tingkat perangkat keras tetap selaras dengan konfigurasi pengendali utama. Integrasi memerlukan verifikasi kecepatan komunikasi bus backplane untuk mencegah latensi dalam urutan shutdown atau trip yang kritis.

Pertanyaan yang Sering Diajukan

T: Apakah IS200TREGH1BEC mendukung fungsi hot-swap?

J: Tidak, papan terminal ini tidak dirancang untuk hot-swap. Pastikan daya rak terkait dimatikan dan daya lapangan eksternal diisolasi sebelum melepas atau memasang untuk mencegah busur listrik atau kerusakan pada konektor backplane.

T: Apa batas rating kontak relay untuk kartu ini?

J: Relay dirancang untuk sinyal tingkat kontrol standar. Pastikan beban induktif atau resistif tidak melebihi ambang arus dan tegangan yang ditentukan dalam manual teknis untuk menghindari pitting kontak atau degradasi dini.

Panduan Instalasi Lapangan

• Pemasangan: Pasang papan ke slot rak I/O yang ditentukan menggunakan sekrup pengunci mekanis yang disediakan. Pastikan papan terpasang penuh untuk menjamin keterhubungan yang tepat dengan pin backplane.
• Pembumian: Verifikasi bahwa sambungan ground chassis terhubung melalui standoff pemasangan untuk menjaga pelindung gangguan elektromagnetik.
• Pengekabelan: Gunakan kabel pasangan terpilin terlindung untuk sinyal lapangan. Terminasi pelindung pada bar ground yang ditentukan di rangka kabinet, bukan pada terminal kartu, untuk meminimalkan injeksi noise.
• Keterhubungan: Pastikan semua terminal sekrup dikencangkan dengan torsi 0,5 hingga 0,6 Nm untuk mencegah sambungan tidak stabil akibat siklus termal atau getaran kabinet.
