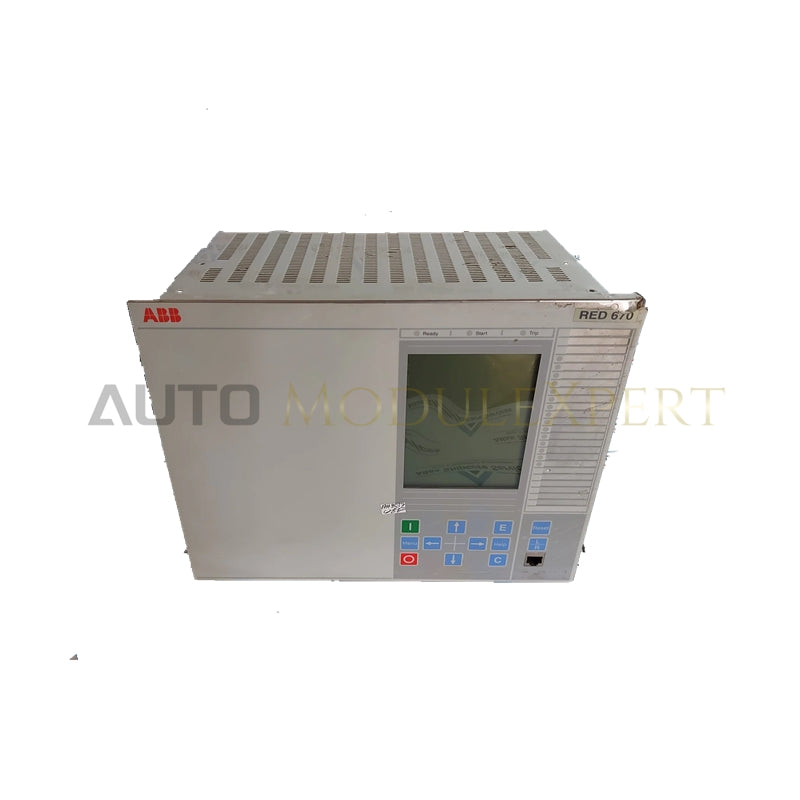

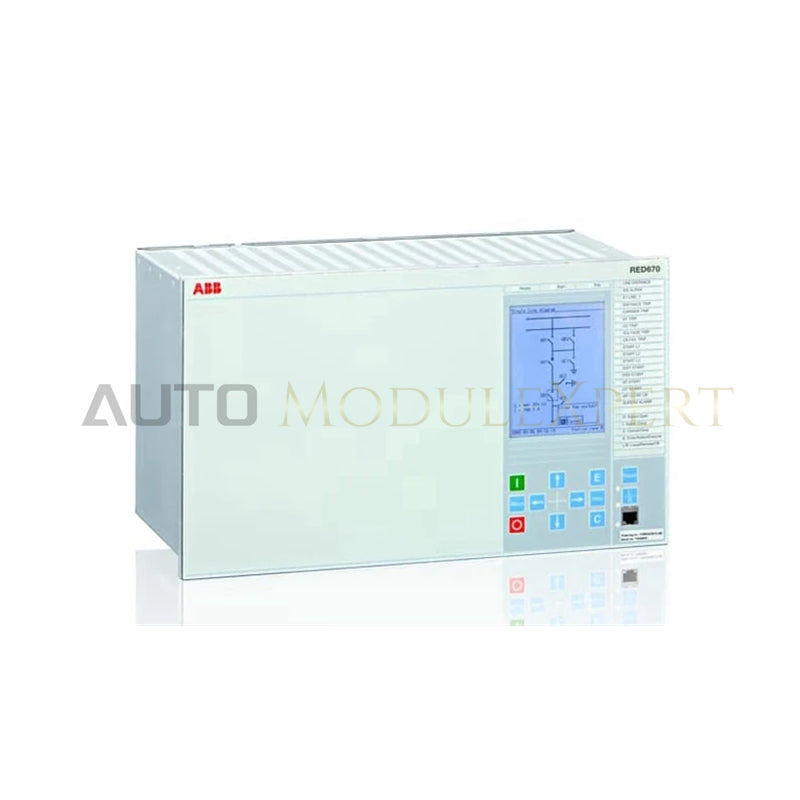

ABB RED670 1MRK000008-PB „Relion 670“ HMI ekranas
ABB RED670 1MRK000008-PB, taip pat kataloguose nurodomas kaip RED670 HMI ekranas, yra specializuotas aparatūros komponentas, skirtas būsenai vietoje vizualizuoti ir operatoriaus sąsajai valdyti „Relion 670“ pastočių apsaugos platformose.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | RED670 |
| Prekės ženklas | ABB |
| Kilmės šalis | Indija |
| Svoris | 3.5 kg |
| Matmenys | 160 mm x 230 mm x 100 mm |
| Darbinė temperatūra | -40 deg C iki +70 deg C |
| Energijos suvartojimas | Maitinama iš vidinės galinės plokštės per RED670 korpusą |
| Dalies numeris | 1MRK000008-PB |
| Gaminio serija | Relion 670 |
| Gaminio tipas | Mažas alfanumerinis IEC ekranas (3/4 x 19-inch) |
| Tinklo įtampos klasė | Iki 765 kV perdavimo tinklų |
| Santykinė drėgmė | 5% iki 95% RH (be kondensacijos) |
| Inžinerinė programinė įranga | ABB PCM600 |
| Ryšio protokolas | IEC 61850-8-1 (savosios GOOSE ir MMS funkcijos per bazinį IED) |
Sistemos integracija ir sąveika su programinės aparatinės įrangos galine plokšte
Ekrano mazgas tiesiogiai jungiamas prie RED670 linijinės diferencialinės apsaugos korpuso vidinės magistralės struktūros ir rodo tikralaikę gedimų matricos būseną, srovės vektorių matavimus bei aliarmų žurnalus. Loginiai procesoriai valdo skydelio sąsają per didelės spartos galinės plokštės magistralę, todėl GOOSE išjungimo įvykiai ir vietinio matavimo parametrai atvaizduojami be papildomų atvaizdavimo delsų. Integruota ekrano programinė aparatinė įranga užtikrina griežtą suderinamumą su PCM600 projekto konfigūracijomis, todėl vietoje dirbantys inžinieriai gali naršyti submeniu ir tiesiogiai ant skirstomųjų įrenginių skydelio priekinės dalies patikrinti 0.2% matavimo paklaidos profilius.
Dažnai užduodami klausimai
K: Ar pakeitus 1MRK000008-PB ekrano skydelį reikia iš naujo paleisti visą RED670 apsaugos schemą?
A: Ne, vietinio HMI ekrano skydelio pakeitimas nekeičia pagrindiniame apdorojimo modulyje išsaugotų apsaugos suveikimo nustatymų arba IEC 61850 konfigūracijos. Tačiau prieš atkuriant įprastą veikimą technikai turi patikrinti, ar pakeisto ekrano aparatūros versija atitinka pagrindinio IED programinės aparatinės įrangos suderinamumo nustatymus.
K: Ar šis įrenginys gali veikti kaip autonominė linijinės diferencialinės apsaugos relė be pagrindinio RED670 korpuso?
A: Ne, dalies numeris 1MRK000008-PB griežtai nurodo priekinio skydelio alfanumerinį HMI mazgą (3/4 x 19-inch stovo formatas). Kad gautų maitinimą ir rodytų relės veikimo duomenis, jį reikia prijungti prie viso RED670 bazinio įrenginio.
Įrengimo vietoje gairės
Patikimai pritvirtinkite ekrano mazgą prie 3/4 x 19-inch korpuso priekinio skydelio, naudodami patvirtintą montavimo įrangą, kad užtikrintumėte konstrukcijos stabilumą dėl skirstomųjų įrenginių veikimo metu kylančios vibracijos. Prieš uždėdami tarpinę įsitikinkite, kad skydelio angos kraštuose nėra atplaišų, kad būtų užtikrintas sandarumas nuo aplinkos dulkių ir drėgmės. Vidinius juostinius kabelius ir galinės plokštės laidų pynes prijunkite be įtempimo, prieš galutinai įstatydami jungtis sulygiuokite orientacinius raktus.
Įžeminkite valdymo skydelio korpusą pagal standartines pastočių įžeminimo taisykles, visus lauko laidus tieskite atskirai nuo žemosios įtampos ekrano jungčių, kad maksimaliai sumažintumėte kryžminius trukdžius. Skydinėje spintoje išlaikykite standartinius atstumus, kad per korpusą būtų užtikrintas pakankamas natūralus aušinimas.
