ABB TK850 CEX magistralės ilgintuvas

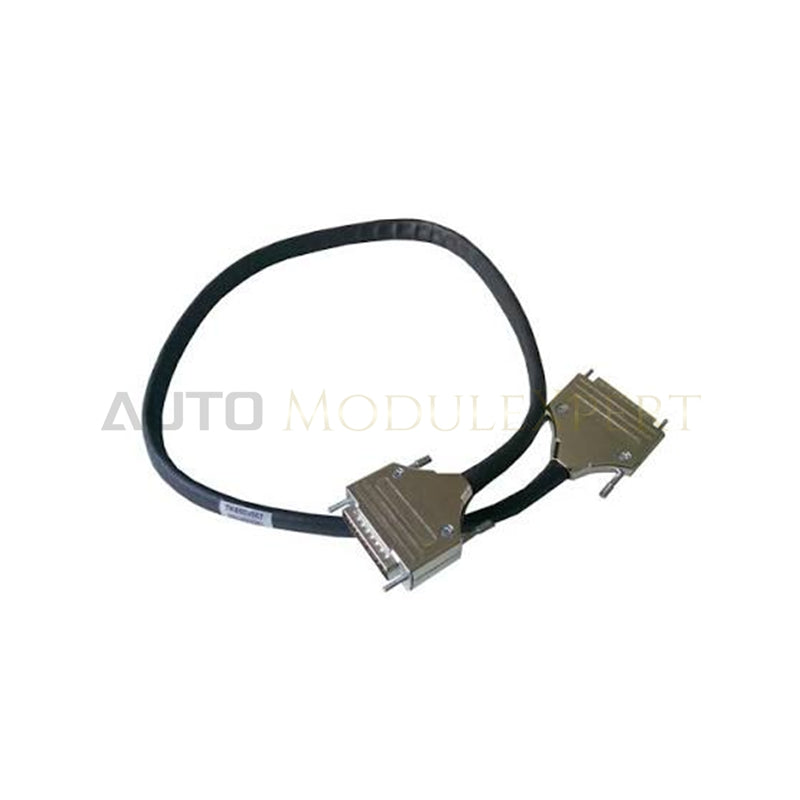

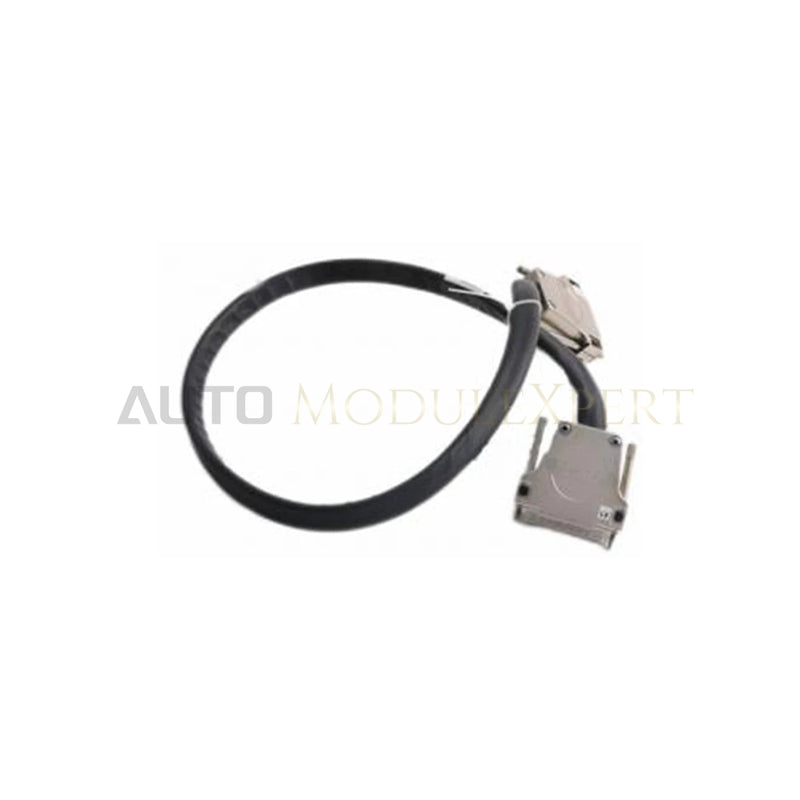

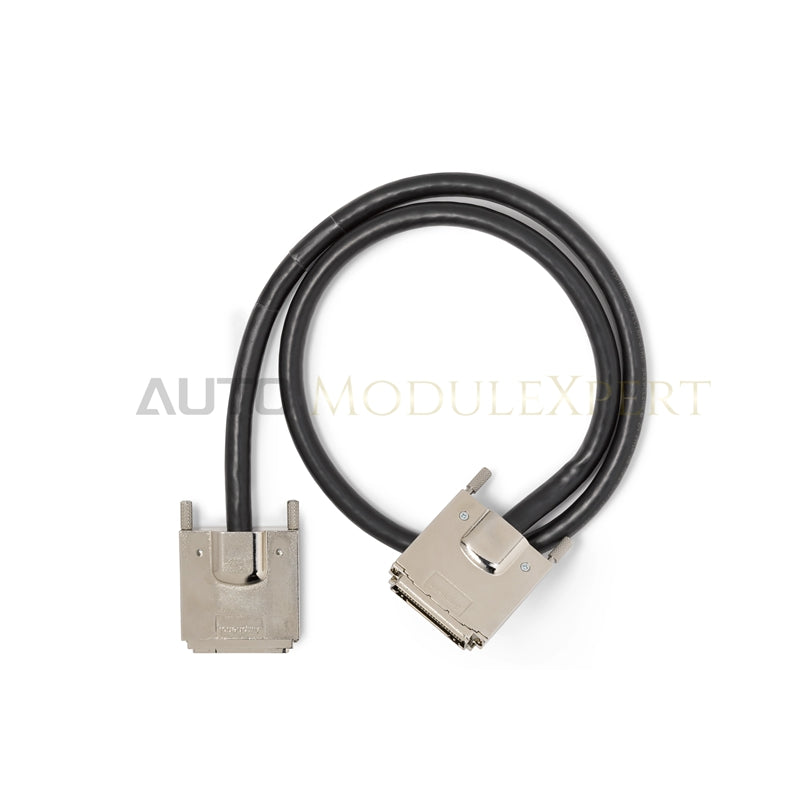

ABB TK850V007 (TK850 CEX magistralės ilgintuvas), taip pat kataloguojamas kaip 3BSC950192R1 CEX magistralės ilgintuvas, yra specialus aparatinės įrangos komponentas, skirtas išplėsti CEX magistralės galinės plokštės jungtį ABB AC 800M valdiklių architektūrose. Jis užtikrina patikimus duomenų kelius tarp AC 800M procesoriaus blokų ir gretimų išplėtimo modulių arba ryšio sąsajos kortelių. Valdiklių perteklinėse konfigūracijose jis kartu su TK851 RCU-Link kabeliu sujungia du procesorius su bendrais CEX magistralės blokais. Kabelis yra 0,7 m ilgio, su DB-25 kištukinėmis ir lizdinėmis jungtimis; signalų vientisumui deterministiniuose valdymo tinkluose užtikrinti reikalingas TK851 CEX magistralės terminatorius.

Aparatinės įrangos specifikacijos

Deterministinis ryšys per CEX magistralės galinę plokštę ir signalų vientisumas

TK850 ilgintuvas palaiko galinės plokštės magistralės ryšio spartą išplėstose AC 800M procesorių grandinėse, nesukeldamas perdavimo delsos ar kadrų virpesių. Kabelio mazgo skaitmeninės ryšio linijos perduoda aukšto dažnio deterministinius duomenų paketus tarp procesoriaus branduolio ir tolesnių CEX magistralės sąsajos modulių. Ekranuotos DB-25 jungtys sumažina įžeminimo kilpų triukšmą ir elektromagnetinius trukdžius, todėl išlaikomi deterministiniai magistralės ciklų laikai perteklinėse procesorių konfigūracijose.

Dažniausiai užduodami klausimai

K: Ar TK850 kabelį galima prijungti arba atjungti veikiant sistemai?

A: TK850 kabelio atjungimas veikiant valdikliui nutraukia CEX magistralės vientisumą, todėl prarandamas ryšys su visais tolesniais sąsajos blokais. Norint pakeisti kabelį, reikia išjungti atitinkamą CEX magistralės segmentą arba perjungti valdiklių porą į sustabdytą būseną.

K: Ar TK850 kabelis gali veikti be TK851 CEX magistralės terminatoriaus?

A: Ne. CEX magistralės fiziniuose galuose būtina tinkamai suderinti varžą. Naudojant TK850 kabelį be TK851 terminatoriaus, magistralės linijose atsiranda signalų atspindžiai, dėl kurių kyla galinės plokštės ryšio klaidų ir prarandami paketai.

K: Kaip kabelis integruojamas į perteklines procesorių konfigūracijas?

A: Perteklinėse AC 800M valdiklių konfigūracijose abu procesoriai tiesiogiai palaiko ryšį per TK851 RCU-Link kabelį, o su bendru CEX magistralės išplėtimo segmentu jungiasi per TK850 ilgintuvus arba BC810/BC820 sujungimo blokus.

Montavimo vietoje gairės

1. Maitinimo patikra: Prieš prijungdami arba atjungdami jungiamąjį magistralės kabelį, išjunkite AC 800M procesoriaus bazinių blokų ir prijungtų CEX magistralės išplėtimo modulių maitinimą.
2. Jungties sulygiavimas: Sulygiuokite TK850 kabelio DB-25 kištukinę jungtį su AC 800M procesoriaus bloko arba BC810 modulio lizdiniu CEX magistralės prievadu. Stumkite tiesiai, kad nesulenktumėte sąsajos kontaktų.
3. Mechaninis tvirtinimas: Plokščiuoju atsuktuvu priveržkite abiejų DB-25 jungčių korpusų fiksuojamuosius varžtus. Priveržkite ranka, kad būtų užtikrintas korpuso įžeminimo tęstinumas ir išvengta atsitiktinio atsijungimo dėl spintos vibracijos.
4. Terminatorius: Prijunkite privalomą TK851 CEX magistralės terminatorių prie paskutinio atviro CEX magistralės prievado išplėstame segmente, kad užbaigtumėte varžos suderinimo grandinę.
5. Lenkimo spindulys ir kabelio tiesimas: 0,7 m kabelio atkarpoje valdymo spintos viduje išlaikykite ne mažesnį kaip 50 mm lenkimo spindulį. Kabelį tieskite atskirai nuo aukštos įtampos kintamosios srovės maitinimo linijų ir pavarų išvesties kabelių, kad sumažintumėte indukuojamą triukšmą.
