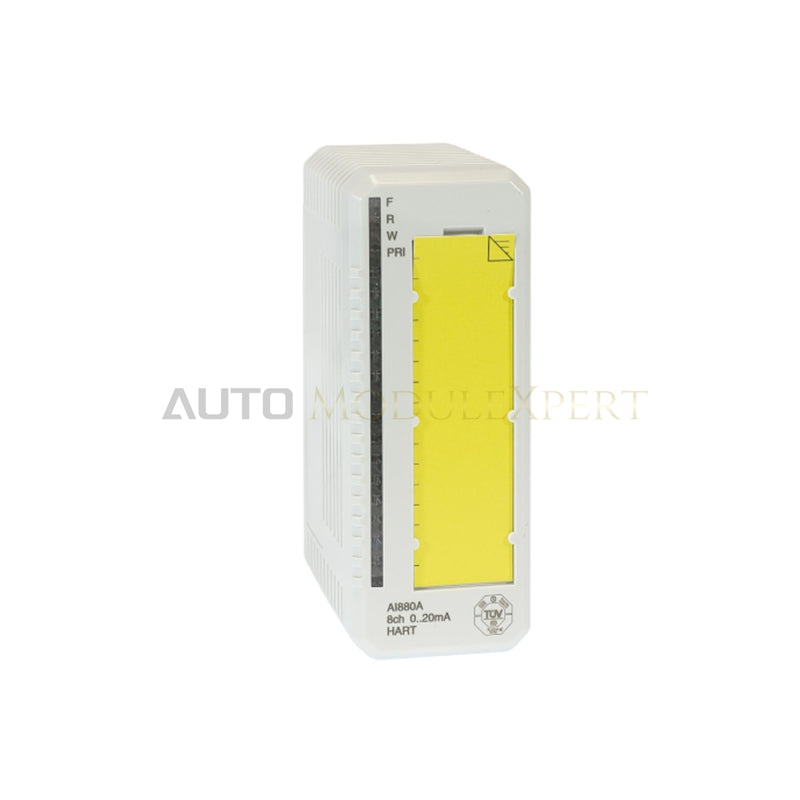

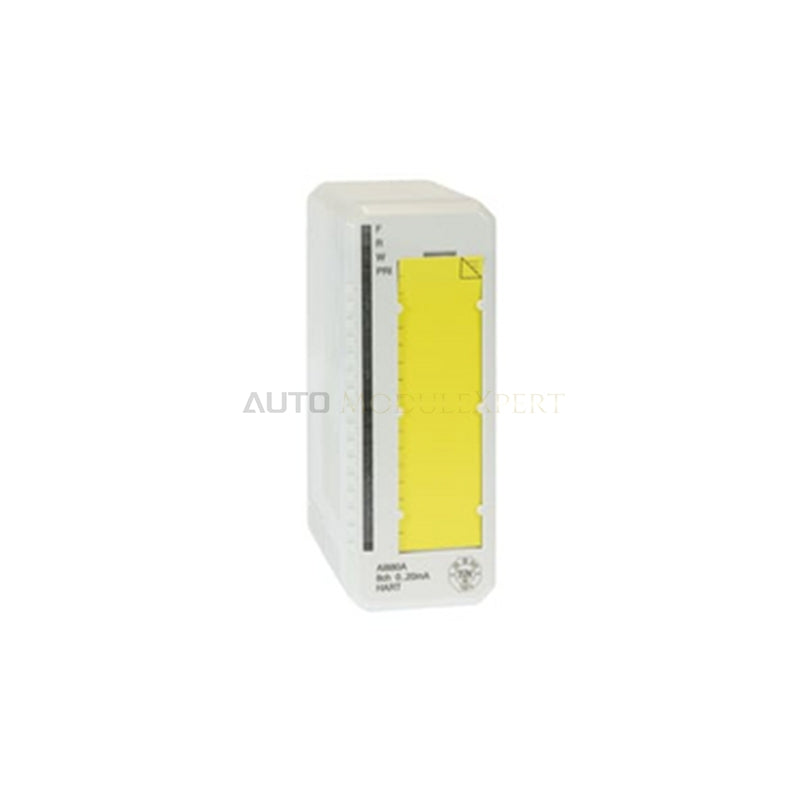

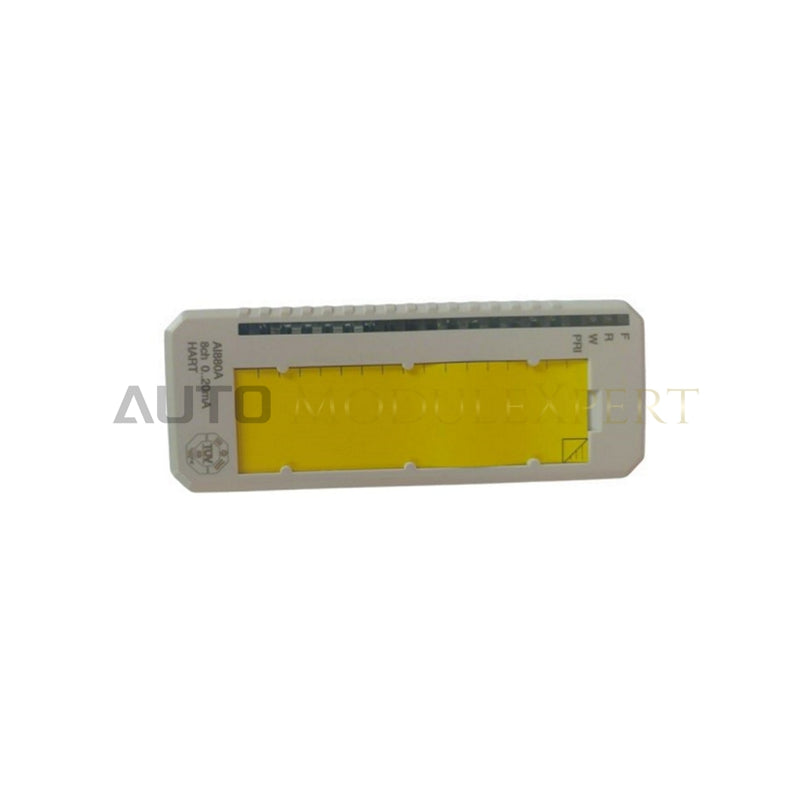

ABB AI880 didelio integralumo analoginių įėjimų modulis
Sukonfigūruotas didelio integralumo lauko signalams priimti ABB System 800xA ir S800 I/O platformose, ABB AI880 (AI880 didelio integralumo analoginių įėjimų modulis, gaminio numeris 3BSE028600R1) užtikrina tiesioginį fizinį ir elektrinį aštuonių įėjimo kanalų veikimą. Įrenginys paverčia analoginius jutiklių signalus iš 2 laidų arba 3 laidų siųstuvų į skaitmenines reikšmes, tiesiogiai prijungtiems lauko įrenginiams paskirstydamas prižiūrimą, srovę ribojantį maitinimą. Aparatinė įranga atitinka NAMUR NE43 rekomendacijas, vykdo konfigūruojamą viršutinės ir apatinės ribų stebėseną ir išlaiko visišką signalų atskyrimą per ModuleBus galinę plokštę.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | AI880 |
| Prekės ženklas | ABB |
| Gaminio numeris | 3BSE028600R1 |
| Kilmės šalis | Švedija |
| Svoris | 0.15 kg (0.33 lbs) |
| Matmenys | 45 mm x 119 mm x 102 mm (1.77 in x 4.68 in x 4.01 in) |
| Darbinė temperatūra | 0 deg C iki +55 deg C (+32 deg F iki +131 deg F) |
| Energijos suvartojimas | +5 V ModuleBus: maks. 100 mA; +24 V išorinis: maks. 260 mA (tip. 6 W) |
| Kanalų skaičius | 8 analoginių įėjimų kanalai |
| Signalų diapazonai | -20 mA iki +20 mA, 0-20 mA, 4-20 mA, -10 V iki +10 V, 0-10 V, 2-10 V |
| Įėjimo varža | 250 Ohm (srovės režimas), 200 kOhm (įtampos režimas) |
| A/D skiriamoji geba | 12 bitų, įskaitant ženklo bitą |
| Matavimo tikslumas | Maks. paklaida 0.1% |
| Temperatūrinis dreifas | Maks. 90 ppm/deg C |
| Konversijos trukmė | Mažesnė arba lygi 1.5 ms |
| Signalų izoliacija | Galvaninė izoliacija tarp kanalų ir tarp kanalo bei bendrojo taško |
| Korpuso apsauga | IP20 (IEC 60529) |
| Pavojingos vietos klasė | ATEX 2 zona, cULus 1 klasė, 2 skyrius / 2 zona |
Deterministinis ModuleBus veikimas ir siųstuvų maitinimo priežiūra
AI880 perduoda proceso vaizdo kadrus deterministiniu galinės plokštės magistralės ryšiu, o skaitmeninės signalų konversijos pagrindinį procesorių pasiekia per 1.5 ms. Integruotos programinės aparatinės įrangos atmintinės suderinamumas leidžia tiesiogiai atnaujinti parametrus ir vykdyti visų aštuonių kanalų diagnostiką. Vidinės maitinimo paskirstymo grandinės turi aktyvų srovės ribojimą ir nuolatinę įtampos priežiūrą, todėl apsaugo grandinės vientisumą nuo trumpojo jungimo lauko pusėje ir neleidžia įžeminimo kilpoms plisti į galinės plokštės logikos komponentus.
Dažnai užduodami klausimai
K: Kaip AI880 modulis pagal NAMUR NE43 standartus tvarko signalus už diapazono ribų?
A: AI880 aptinka ilgiau trunkančius srovės lygius, mažesnius nei 3.8 mA arba didesnius nei 20.5 mA, ir automatiškai per ModuleBus pažymi viršutinės ribos, apatinės ribos arba atviros grandinės diagnostiką, nenutraukdamas kanalo veikimo.
K: Ar AI880 modulis gali tiesiogiai tiekti maitinimą 2 laidų ir 3 laidų siųstuvams?
A: Taip. Modulyje įrengti vidiniai siųstuvų maitinimo paskirstymo gnybtų blokai, tiesiogiai tiekiantys prižiūrimą, srovę ribojantį +24 VDC maitinimą lauko prietaisams, todėl nereikia išorinių paskirstymo gnybtų blokų.
Kokios AI880 analoginių įėjimų modulio perteklinio rezervavimo parinktys galimos?
A: AI880 modulis palaiko vieno modulio (nerezervuotą) ir dviejų modulių perteklinio rezervavimo konfigūracijas išplėstose S800 bazinėse plokštėse, skirtose didelio integralumo procesų taikymams.
Lauko įrengimo gairės
Uždėkite S800 gnybtų bazinę plokštę ant standartinio 35 mm DIN bėgelio ir patikrinkite, ar įžeminimo kontaktinė spyruoklė užtikrina patikimą metalo ir metalo kontaktą su skydo paviršiumi. Sutapdinkite AI880 modulio galinėje dalyje esančius kreipiamuosius kaiščius su bazinės plokštės lizdu ir tvirtai spauskite, kol mechaninės fiksavimo ąselės spragtelėdamos užsifiksuos.
Nutieskite 4-20 mA arba įtampos signalų kabelius atskiruose įžemintuose kabelių kanaluose, laikydami lauko linijas atokiau nuo aukštos įtampos AC kabelių arba kintamojo dažnio pavarų išėjimų. Dvigubai ekranuotus vytos poros kabelius įžeminkite sistemos įžeminimo šynoje, naudodami mažos varžos įžeminimo spaustukus. Įsitikinkite, kad vidinio siųstuvų maitinimo paskirstymo apkrova neviršija maitinimo šaltinio pajėgumo. Virš modulio ir po juo palikite ne mažesnį kaip 50 mm vertikalios ventiliacijos tarpą, kad pasyvus aušinimas veiktų iki +55 deg C.
