Emerson 1X00024H01 „Ovation“ maitinimo šaltinio modulis

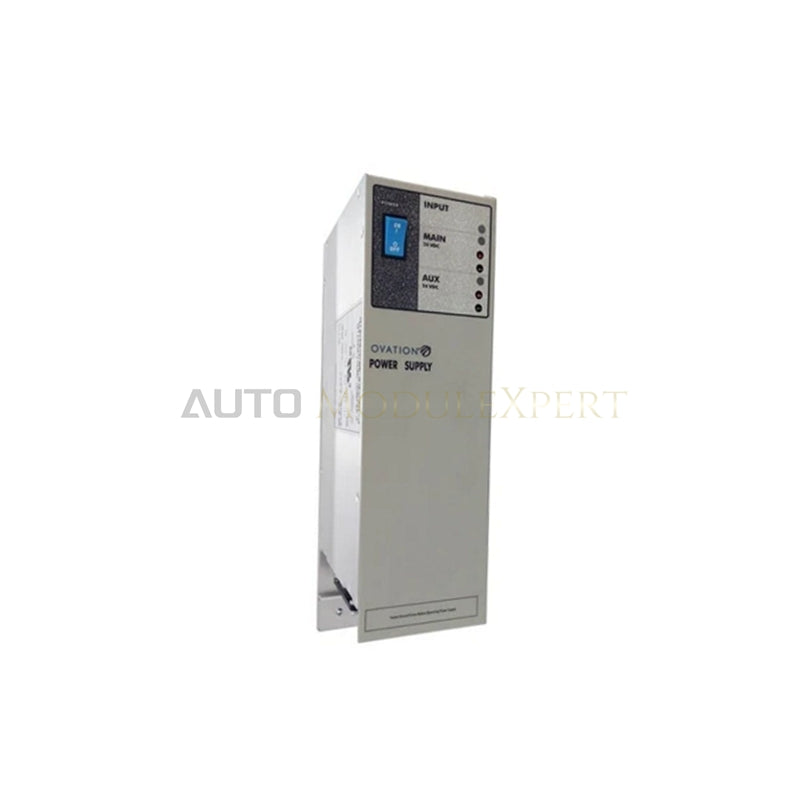

Emerson 1X00024H01, taip pat kataloguose nurodomas kaip 1X00024H01 (WH1-2FF) maitinimo šaltinio modulis, yra specialus aparatinės įrangos komponentas, skirtas tinklo įtampai paversti į stabilizuotas nuolatinės srovės įtampas galinėje plokštėje „Ovation“ paskirstytosios valdymo sistemos (DCS) architektūrose. Įrenginys jungiamas tiesiogiai prie maitinimo paskirstymo skyriaus arba korpuso galinės plokštės, stabilizuoja tiekiamą tinklo įtampą ir taip apsaugo tolesnius valdymo procesorius bei I/O korteles. Vidiniai energijos kaupimo kondensatoriai slopina įtampos kritimus ir elektros triukšmo pereinamuosius procesus sudėtingose technologinio proceso kilpose.

Aparatinės įrangos specifikacijos

Maitinimo izoliacija ir kanalų stabilumas

Sukurtas integruoti į technologinio proceso valdymo platformas, 1X00024H01 modulis naudoja galvaninę izoliaciją, kad atskirtų įeinančią tinklo įtampą nuo vidinės loginės grandinės. Tokia konstrukcija neleidžia įžeminimo kilpoms ir įtampos šuoliams patekti į 4-20 mA HART grįžtamojo ryšio kanalus bei skaitmenines valdymo korteles. Vidiniai filtravimo etapai sumažina įtampos pulsacijas, išsaugo lauko kilpų vientisumą ir užtikrina netriukšmingą ryšį tarp centrinių valdiklių ir lauko prietaisų.

Dažniausiai užduodami klausimai

K: Ar inžinieriai gali naudoti du 1X00024H01 maitinimo šaltinio modulius perteklinio maitinimo konfigūracijoje?

A: Taip, modulis palaiko lygiagretų veikimą perteklinėje „Ovation“ galinėje plokštėje, todėl galima automatiškai paskirstyti apkrovą ir sklandžiai persijungti, jei vienas maitinimo šaltinis išsijungia.

K: Kaip vidiniai filtravimo kondensatoriai veikia maitinimo sutrikimų valdymą?

A: Vidinė kondensatorių baterija užtikrina rezervinį veikimo laiką trumpalaikių tinklo įtampos kritimų metu, išlygina pereinamuosius šuolius ir palaiko stabilias išėjimo įtampas, kad būtų išvengta nepageidaujamų valdiklio paleidimų iš naujo.

Montavimo vietoje gairės
