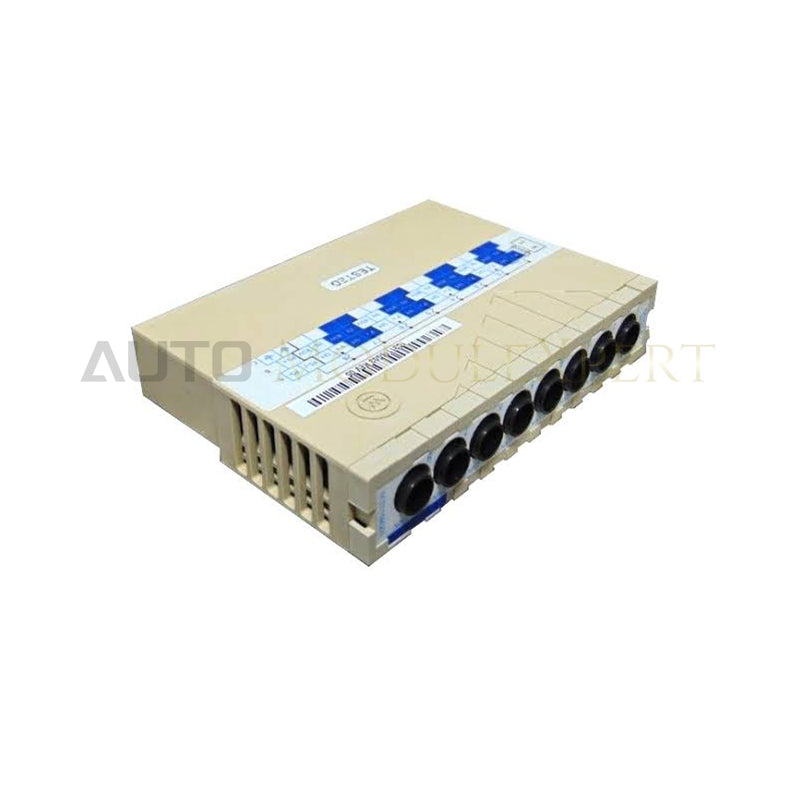

Emerson 1C31116G03 „Ovation“ analoginių įėjimų modulis

Emerson 1C31116G03, taip pat kataloguose nurodomas kaip 1C31116G03 analoginių įėjimų modulis, yra specializuotas aparatinės įrangos komponentas, skirtas didelio tikslumo analoginiams signalams skaitmeninti „Ovation“ paskirstytojo valdymo sistemos tinkluose. Jis tiesiogiai jungiamas prie lauko siųstuvų ir paverčia 4-20 mA srovės kilpas bei VDC signalus į skaitmeninius kintamuosius, kuriuos vertina valdiklis.

Aparatinės įrangos specifikacijos

4-20 mA HART kilpos protokolas ir galvaninis atskyrimas

Inžinieriai naudoja 1C31116G03 modulį lauko jutikliams tiesiogiai prijungti prie „Ovation“ galinės plokštės. Integruoti signalų kondicionavimo grandynai apdoroja gaunamas 4-20 mA srovės kilpas ir analoginės įtampos lygius, slopindami elektrinį triukšmą ir EMI prieš atliekant analoginį-skaitmeninį keitimą. Patikimas kanalų tarpusavio atskyrimas neleidžia įžeminimo kilpos srovei sklisti tarp gretimų I/O kanalų, taip apsaugant vidinę valdiklio magistralės architektūrą ir užtikrinant tikslų proceso kintamųjų perdavimą pagrindiniam sistemos CPU.

Dažniausiai užduodami klausimai

K: Kaip modulis neleidžia įžeminimo kilpoms paveikti matavimo tikslumo tarp kanalų?

A: Integruotas kanalų tarpusavio atskyrimas atskiria lauko laidus nuo vidinės galinės plokštės magistralės, slopina bendrojo režimo triukšmą ir pašalina nepageidaujamus įžeminimo potencialų skirtumus tarp jutiklių kilpų.

K: Kokių procedūrų technikai turėtų laikytis atlikdami keitimą veikiant sistemai arba įstatydami modulį į galinę plokštę?

A: Prieš įstatydami modulį į įjungtą „Ovation“ korpusą, darbuotojai turi patikimai užfiksuoti lauko gnybtų bloko fiksatorius ir laikytis apsaugos nuo statinės iškrovos reikalavimų.

Montavimo lauke gairės

Įstatykite įrenginį tiesiai į numatytą „Ovation“ I/O lizdą, kol visiškai suveiks fiksavimo mechanizmas. Visas 4-20 mA ir VDC kilpas junkite naudodami susuktas ekranuotas poras, užtikrindami atskirą vieno taško įžeminimo jungtį valdymo spintos gnybtų juostoje. NPT vamzdyno jungtyse užtikrinkite bent 5 pilnus sriegio sujungimus, kad būtų užtikrintas tinkamas mechaninis įtempio sumažinimas. Žemos įtampos signalų laidus laikykite atskirai nuo aukštos įtampos AC linijų, kad išvengtumėte induktyvinio ryšio.
