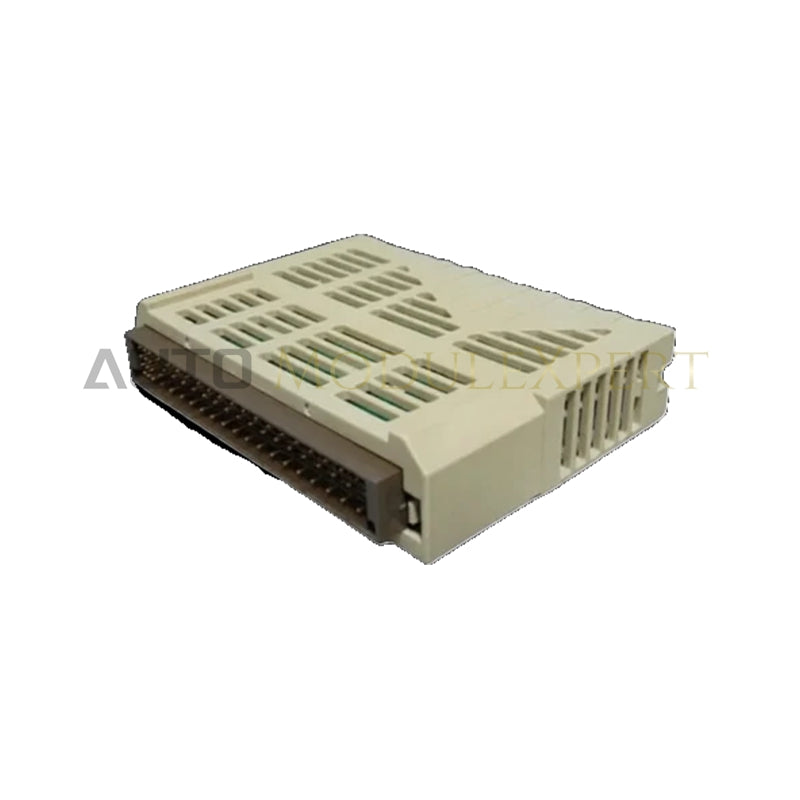

Emerson 1C31125G03 „Ovation“ skaitmeninis įvesties / išvesties modulis

Sukonfigūruotas atskirų įvesčių ir atskirų išvesčių signalams apdoroti „Ovation“ paskirstytojo valdymo sistemos architektūrose, Emerson 1C31125G03 (1C31125G03 skaitmeninis įvesties / išvesties modulis) užtikrina tiesioginį fizinį ir elektrinį vykdymą.

Aparatinės įrangos specifikacijos

4-20 mA HART kontūro protokolas ir izoliacija tarp kanalų

„Emerson 1C31125G03“ sąveikauja su dvejetainio lauko būsenos kontaktais ir pavarų valdymo išvestimis „Ovation“ įvesties / išvesties važiuoklės sistemoje. Siekiant apsaugoti gretimus analoginius kanalus, pavyzdžiui, 4-20 mA HART kontūro protokolo prietaisus, veikiančius toje pačioje įvesties / išvesties magistralėje, nuo elektrinių trukdžių ir trumpalaikių įtampos šuolių, modulyje įrengtos patikimos izoliavimo tarp kanalų grandinės. Galvaniniai barjerai izoliuoja didelės spartos dvejetainio signalo perjungimą lauko pusėje nuo ryšio su galinės plokštės logika, taip išlaikant bendrą valdymo kontūro vientisumą tankiai įrengtose spintose.

Dažniausiai užduodami klausimai

K: Ar 1C31125G03 modulį galima įstatyti arba pakeisti, kai „Ovation“ baziniam blokui tiekiamas maitinimas?

A: Prieš išimdami arba įstatydami modulį, privalote laikytis standartinių „Ovation“ keitimo neišjungus maitinimo procedūrų. Nors galinės plokštės sąsaja palaiko montavimą veikiant sistemai, operatoriai privalo užfiksuoti išvesties lauko grandines žinomoje saugioje būsenoje, kad jungiantis kontaktų kaiščiams būtų išvengta netyčinio lauko grandinių perjungimo.

K: Kaip sujungta skaitmeninių įvesčių ir išvesčių architektūra veikia kanalų izoliaciją?

A: 1C31125G03 naudoja vidinius optoporinių jungčių barjerus, kad izoliuotų lauko pusės atskiras įvestis ir išvestis nuo vidinės apdorojimo logikos. Ši izoliacija tarp kanalų apsaugo nuo lauko įžeminimo kilpų ir išorinių indukcinių viršįtampių, galinčių pažeisti galinės plokštės magistralės sąsają.

Montavimo lauke gairės

Sulygiuokite 1C31125G03 modulį su nurodyto „Ovation“ įvesties / išvesties bazinio bloko kreipiančiosiomis. Tvirtai įstumkite plokštę į vietą, kol galinės plokštės jungtys visiškai įsitvirtins, tada priveržkite viršutinį ir apatinį tvirtinimo varžtus, kad aparatinė įranga būtų apsaugota nuo eksploatacijos metu kylančios mechaninės vibracijos.

Nukreipkite lauko laidus per tam skirtus kabelių kanalus ir užtikrinkite tinkamą atskyrimą tarp atskirų įvesčių jutiklių kabelių ir didelės srovės kintamosios srovės išvesties grandinių. Lauko laidų gyslas patikimai prijunkite prie atitinkamo gnybtų bloko pagrindo, o ekranavimo laidus prijunkite tik prie spintos įžeminimo šynos, kad būtų sumažintas elektromagnetinio triukšmo susiejimas tarp dvejetainių signalų linijų.
