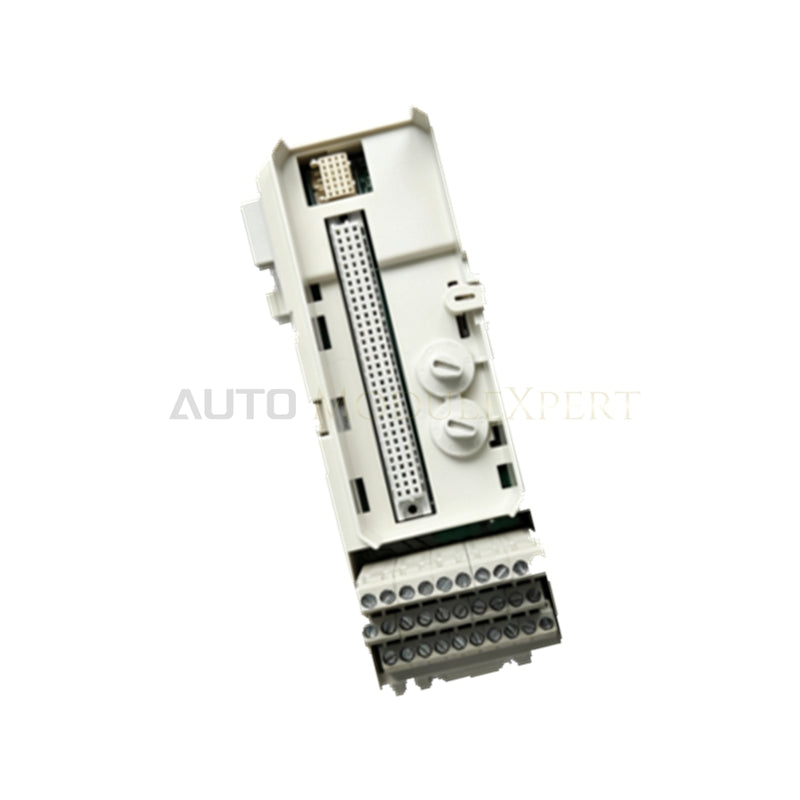

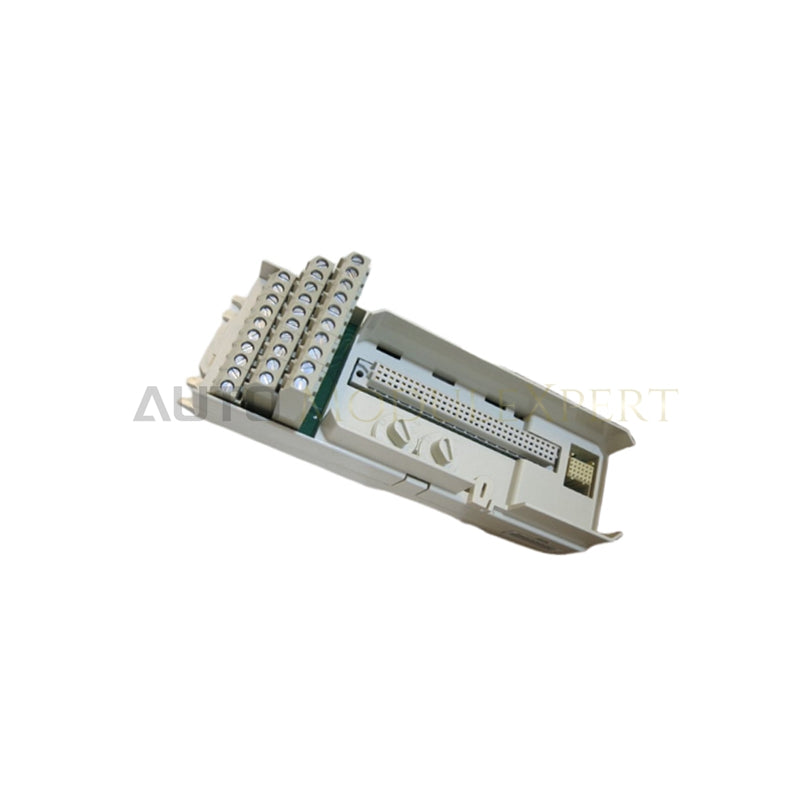

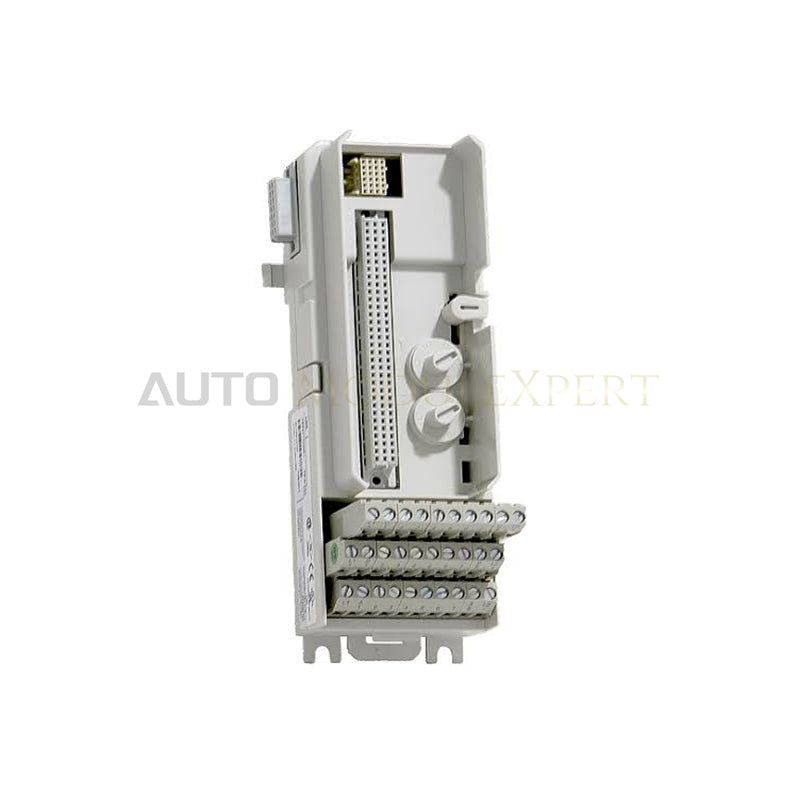

ABB TU832 išplėstinis modulio gnybtų blokas

ABB TU832, kataloguose taip pat nurodomas kaip TU832 išplėstinis modulio gnybtų blokas, yra specializuotas aparatinės įrangos komponentas, skirtas lauko signalams prijungti ir proceso maitinimui paskirstyti ABB S800 I/O platformose. Sukurtas vieno I/O konfigūracijoms, veikiančioms 24 VDC įtampa, šis MTU per gnybtų blokų sąsajas tiesiogiai sujungia lauko prietaisų signalus su suderinamais S800 I/O moduliais. Įrenginys nukreipia ModuleBus ryšio linijas į įmontuotą I/O modulį ir perduoda padėties signalus, kad adresavimo logika būtų perduota gretimiems gnybtų blokams palei DIN bėgelį.

Aparatinės įrangos specifikacijos

Galinės plokštės magistralės ryšio sparta ir integracija su programine aparatine įranga

TU832 užtikrina didelę galinės plokštės magistralės ryšio spartą per ModuleBus jungtis, nukreipdamas realaus laiko skaitmeninius signalus tiesiai tarp lauko įrenginių ir centrinių apdorojimo mazgų, neprarasdamas signalo kokybės. Vidiniai mechaninio kodavimo mechanizmai suteikia 36 unikalias padėties konfigūracijas ir neleidžia fiziškai įmontuoti netinkamų I/O modulių į gnybtų bazę. Integruota buferinė atmintis valdo trumpalaikes signalų būsenas pradinio įjungimo ciklų metu, kad būtų palaikoma deterministinė programinės aparatinės įrangos „flash“ sinchronizacija visoje S800 I/O galinėje plokštėje.

Dažniausiai užduodami klausimai

K: Kaip TU832 montuojant ant DIN bėgelio užtikrinamas įžeminimo kontaktas?

A: Apatinio fiksatoriaus mechanizme yra integruota metalinė kontaktinė plokštelė, kuri prispaudžiama prie standartinio 35 mm DIN bėgelio ir montavimo metu tiesiogiai sujungia MTU galinės plokštės ekraną su apsauginiu įžeminimu.

K: Ar I/O modulio įmontavimas arba pakeitimas TU832 nutraukia galinės plokštės ModuleBus ryšį su gretimais MTU?

A: Ne. ModuleBus ryšio ir maitinimo linijos nuolat eina per vidines MTU magistralės jungtis. Išėmus arba įdėjus aktyvų I/O modulį į TU832, galinės plokštės tęstinumas iki tolesnių įrenginių nenutrūksta.

K: Kokia yra integruoto 256 kB loginio buferio paskirtis TU832?

A: Vidinis atminties buferis valdo vietinį įėjimo ir išėjimo signalų kaupimą eilėje bei triukšmo filtravimą, užtikrindamas, kad trumpalaikiai aukšto dažnio impulsai 16 skaitmeninių įėjimo ir išėjimo kanalų būtų tinkamai užfiksuoti prieš perduodant juos per ModuleBus.

Montavimo lauke gairės

1. Montavimas ant DIN bėgelio: Uždėkite TU832 ant standartinio 35 mm DIN bėgelio (EN 50022). Tvirtai spauskite, kol spyruoklinis apatinis fiksatorius spragtelėdamas užsifiksuos, pritvirtindamas MTU ir užtikrindamas įžeminimo kontakto plokštumą.
2. Kodavimo konfigūracija: Priekinėje MTU pusėje esančius du mechaninio kodavimo ratukus nustatykite pagal konkretų kodą, skirtą suderinamam S800 I/O moduliui, prieš įstatydami elektronikos modulį.
3. Maitinimas ir lauko laidai: Prijunkite 24 VDC maitinimo šaltinio laidus ir lauko įėjimo bei išėjimo laidus prie gnybtų blokų pagal sistemos laidų schemą. Įsitikinkite, kad laidų izoliacija pašalinta iki standartinio gnybto gylio.
4. Jungimas tarp modulių: Tvirtai sustumkite gretimas MTU bazes palei DIN bėgelį, kad susijungtų šoninės ModuleBus ilginimo jungtys ir būtų užbaigta galinės plokštės ryšio grandinė.
5. Modulio įdėjimas: Sulygiuokite I/O modulį su MTU kreipiančiosiomis angomis ir stumkite vertikaliai žemyn, kol viršutiniai ir apatiniai fiksavimo spaustukai visiškai užsifiksuos.
