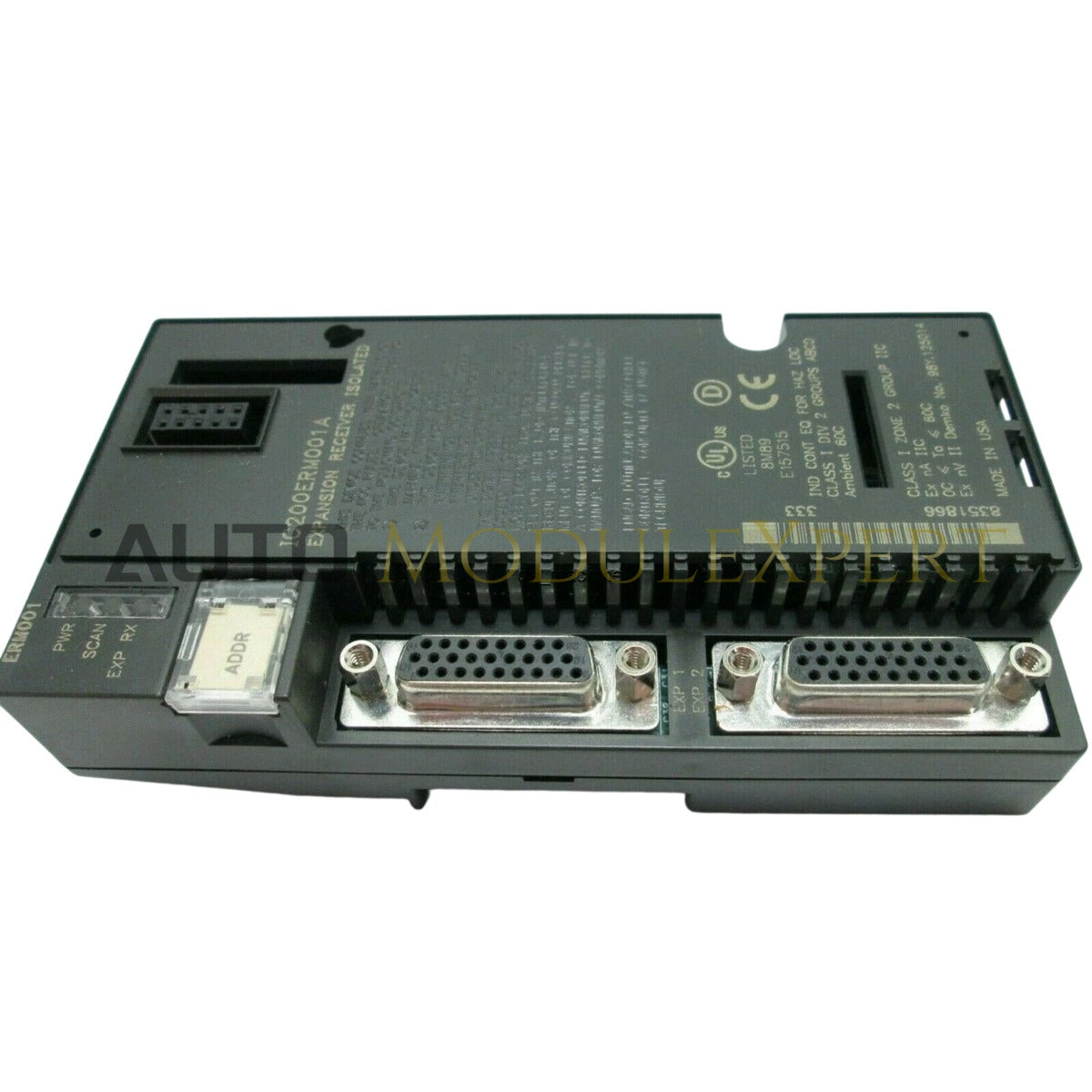

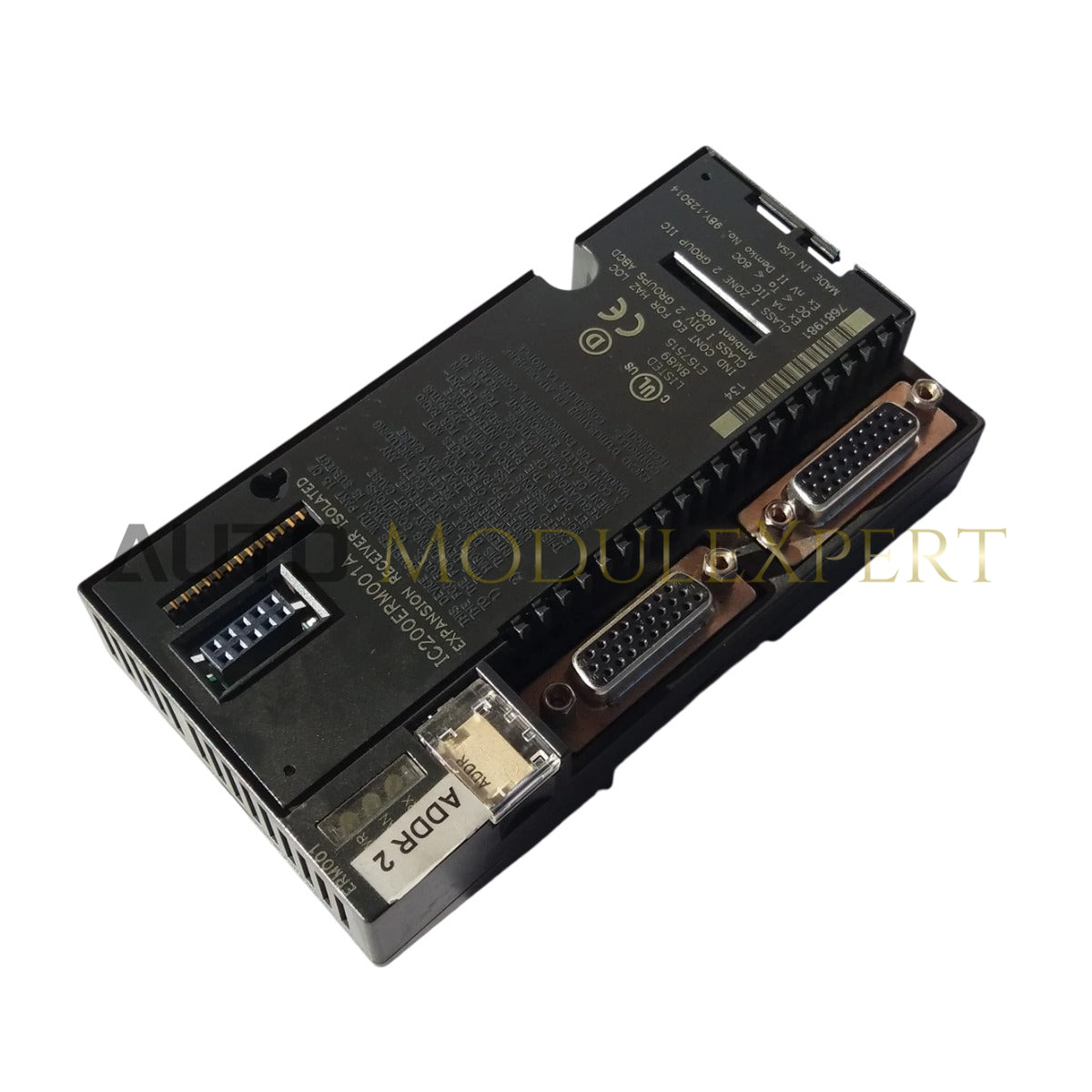

GE VersaMax IC200ERM001, taip pat kataloguotas kaip IC200ERM001 plėtros imtuvo modulis, veikia kaip speciali aparatinė įranga, skirta pratęsti I/O atbulinės plokštės fizinį atstumą VersaMax platformos tinkluose.

Aparatūros specifikacijos

Atbulinės plokštės magistralės komunikacija ir programinės įrangos suderinamumas

Modulis leidžia pratęsti vietinę atbulinės plokštės magistralę, išlaikant nuoseklų magistralės komunikacijos greitį iki 2460 pėdų atstumu. Naudodamas diferencialinį signalų perdavimą, užtikrina, kad I/O skenavimo deterministinė prigimtis būtų išlaikyta nuotoliniuose stovuose. Modulis veikia kaip aktyvus kartotuvas ir signalo atkūrimo įrenginys, užtikrindamas, kad duomenų paketai išliktų nuoseklūs tarp pagrindinio valdiklio ir tolimų I/O mazgų. Programinės įrangos atnaujinimo suderinamumą valdo pagrindinė sistema, leidžianti skaidrų veikimą be nepriklausomų modulio programinės įrangos atnaujinimų.

Dažniausiai užduodami klausimai

K: Ar šiam moduliui nuotoliniame stove reikalingas išorinis maitinimo šaltinis?

A: Taip, nuotoliniai stovai, naudojantys ERM modulį, reikalauja vietinio maitinimo šaltinio imtuvui ir prijungtiems I/O moduliams maitinti, nes maitinimas negali būti perduodamas per plėtros kabelį.

K: Ar galima sujungti kelis ERM modulius grandine, kad dar labiau pratęsti atstumą?

A: Ne, VersaMax plėtros sistema sukurta su konkrečiais topologijos apribojimais; imtuvų modulių grandinavimas nėra palaikomas ir pablogins signalo laiką, sukeldamas komunikacijos klaidas.

Montavimo lauke gairės

• Užtikrinkite, kad plėtros kabelis būtų aukštos kokybės, ekranuotas susuktų porų kabelis, skirtas pramoninei komunikacijai, atitinkantis 2460 pėdų atstumo reikalavimą.
• Įmontuokite modulį į pirmą nuotolinio VersaMax stovo lizdą ir įsitikinkite, kad atbulinės plokštės jungtis yra pilnai įstatyta, kad būtų užtikrintas magistralės tęstinumas.
• Užbaikite kabelio ekranus prie švaraus žemės įžeminimo prie spintos įėjimo, kad būtų išvengta bendrosios režimo triukšmo, kuris gali paveikti signalo vientisumą ilguose atstumuose.
• Venkite vesti plėtros kabelius lygiagrečiai su aukštos įtampos AC maitinimo linijomis, kad būtų išvengta elektromagnetinių trukdžių.
• Patikrinkite fizinio sluoksnio ryšį naudodami priekinio skydelio LED būsenos indikatorius; įsitikinkite, kad modulis rodo „Link OK“ arba lygiavertę aktyvios komunikacijos būseną prieš konfigūruojant I/O programinėje įrangoje.
• Paleidimo metu atlikite visos sistemos diagnostiką, kad patvirtintumėte, jog nuotolinio stovo I/O moduliai yra tikrinami pagal numatytus ciklo laiko limitus.
