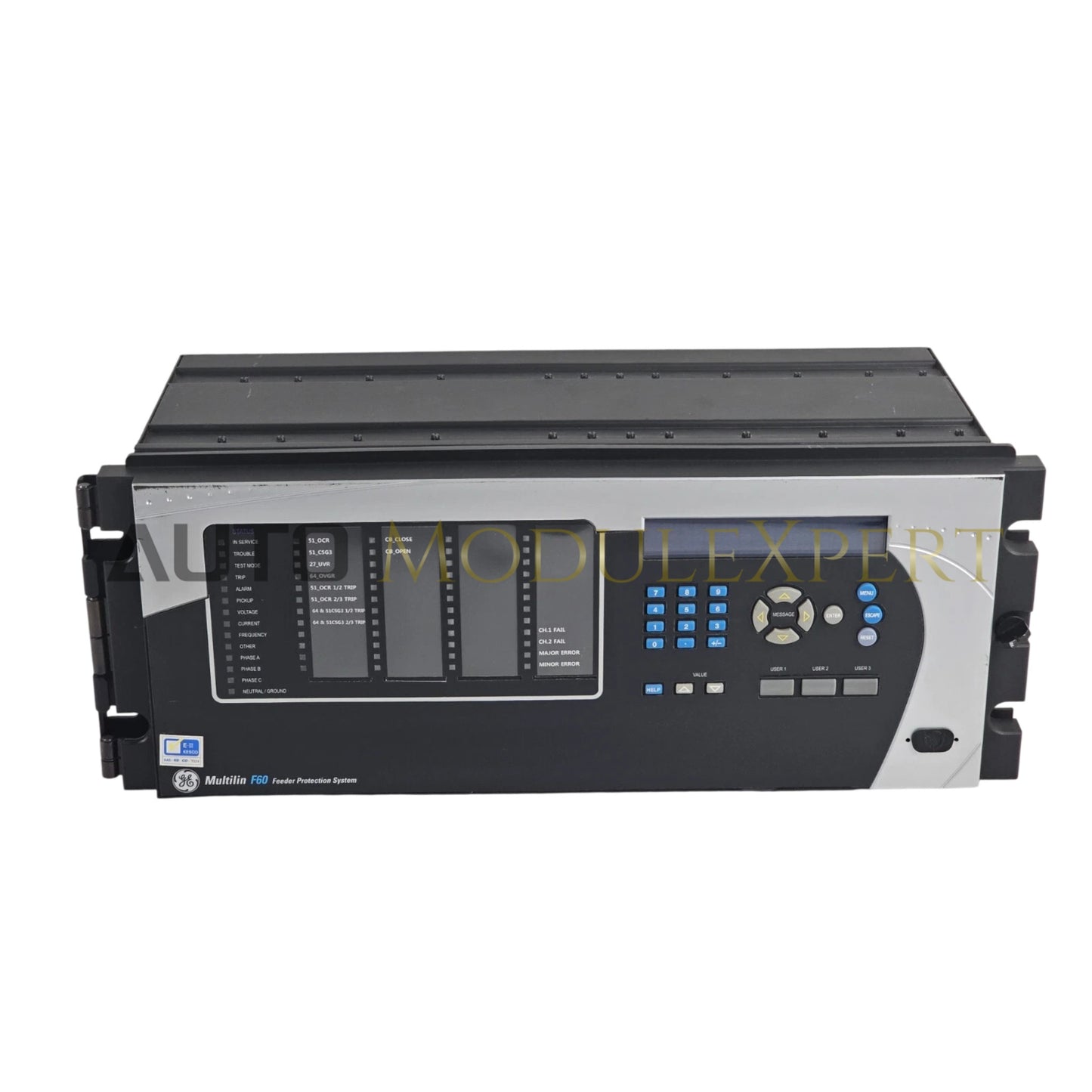

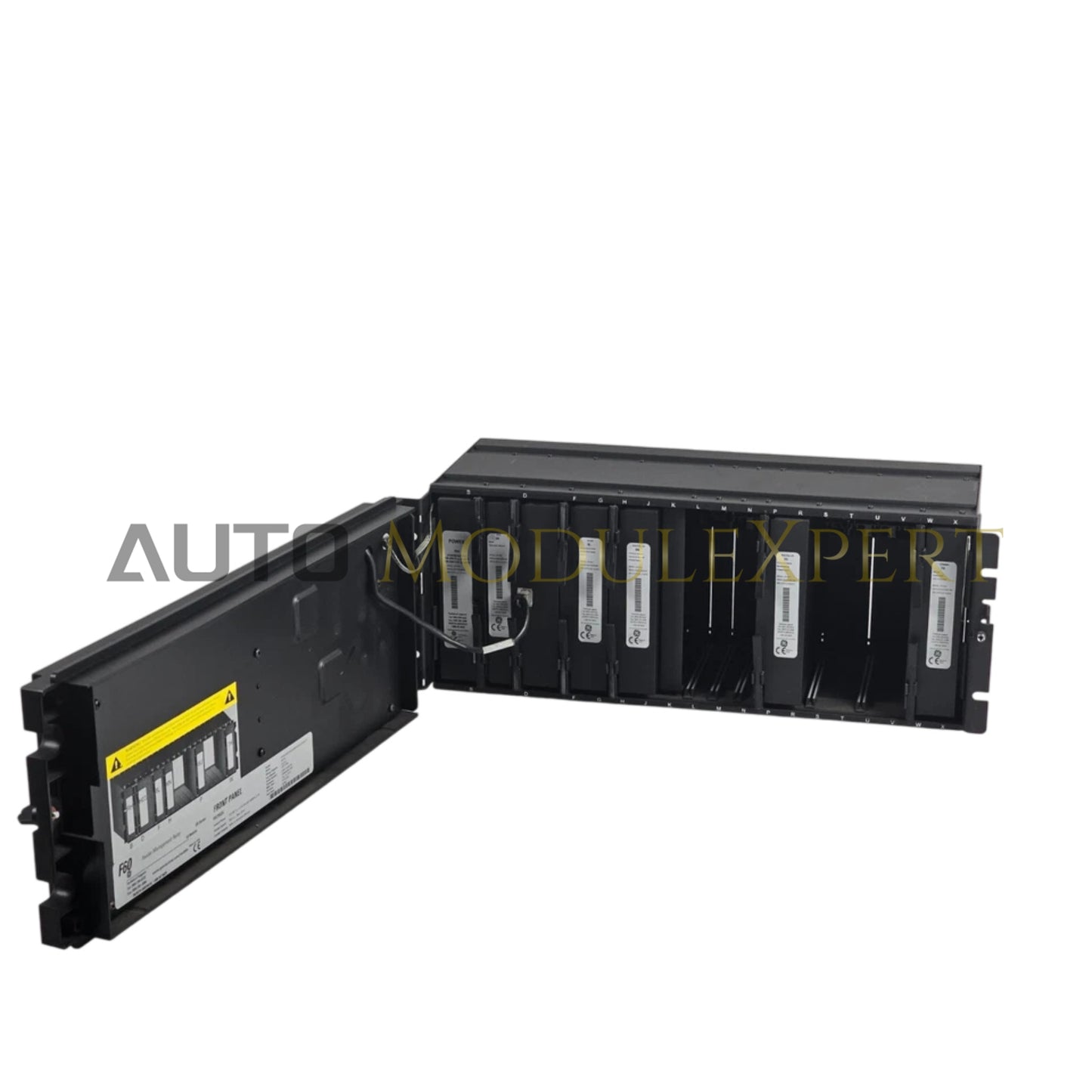

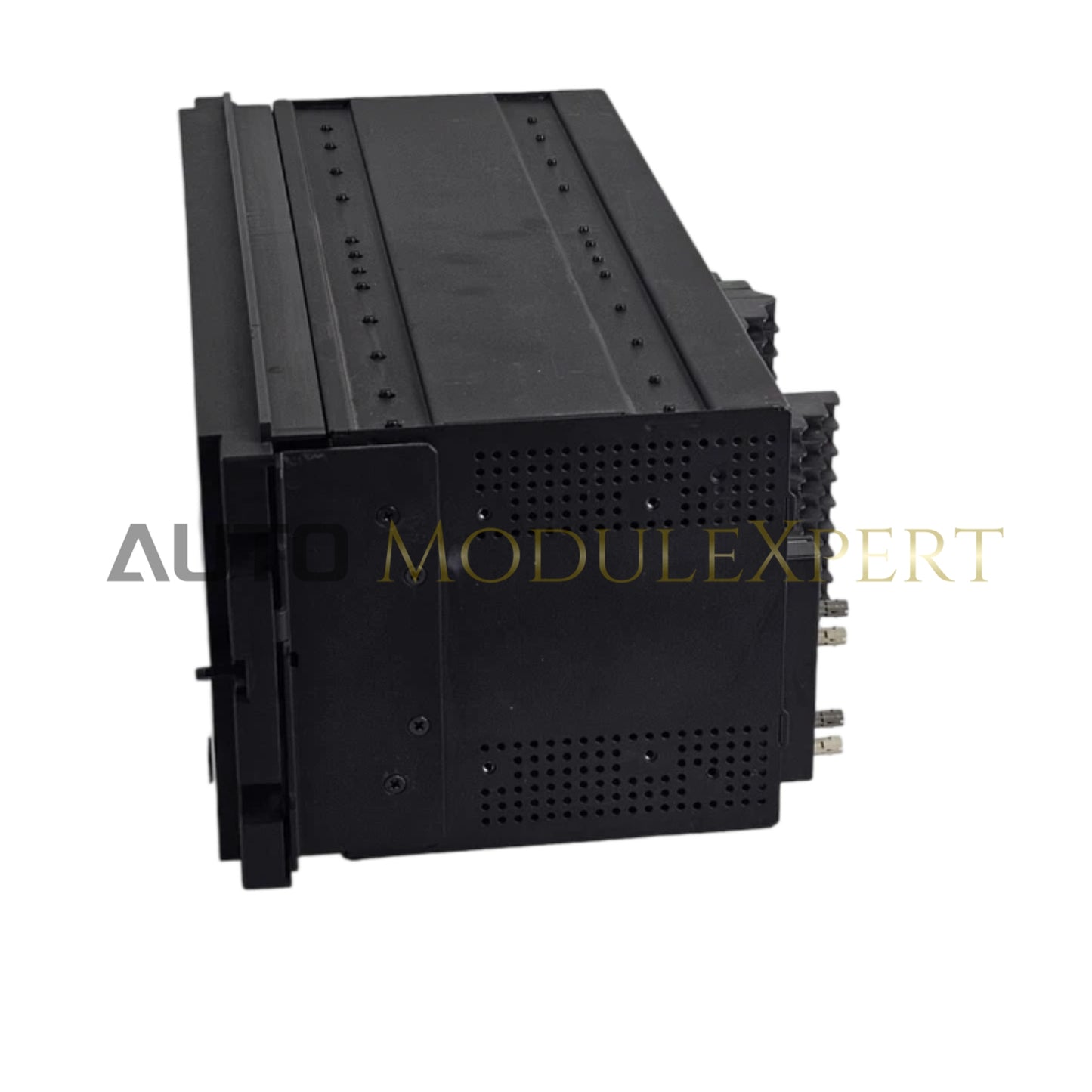

Konfigūruotas aukštos spartos tiekėjo apsaugai ir valdymui perdavimo ir paskirstymo tinkluose, General Electric Multilin F60-UB3-HKH-F8L-H6D-M8L-P6H-U6D-W6H (F60 tiekėjo valdymo relė) užtikrina tiesioginį fizinį ir elektrinį gedimų aptikimą bei sistemos stebėjimą.
Galūnių paaiškinimas ir modelio matrica
- F60: pagrindinis tiekėjo valdymo relės modelis
- UB3: horizontali montavimo spintelė, 19 colių formos faktorius
- HKH: komunikacijos sąsaja, įskaitant RS485 ir multimodą ST 100BASE-FX
- F8L: protokolo palaikymas, įskaitant IEC 61850 standartą
- H6D: patobulinta anglų kalbos priekinio skydelio sąsaja
- M8L: maitinimo šaltinis, įvertintas 125-250 V AC/DC
- P6H: I/O konfigūracija 4 CT (srovės transformatorių) įėjimams
- U6D: I/O konfigūracija 4 VT (įtampos transformatorių) įėjimams
- W6H: loginės ir apsaugos programinės įrangos dalis
Techninės specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | F60-UB3-HKH-F8L-H6D-M8L-P6H-U6D-W6H |
| Prekės ženklas | General Electric Multilin |
| Kilmė | Jungtinės Amerikos Valstijos |
| Svoris | 5 kg |
| Matmenys | 19 colių horizontali montavimo spintelė |
| Darbinė temperatūra | -40 °C iki +60 °C |
| Energijos suvartojimas | 125-250 V AC/DC |
| Srovės įėjimai | 4 CT kanalai |
| Įtampos įėjimai | 4 VT kanalai |
| Komunikacijos | RS485, 100BASE-FX multimodas ST |
Profinet / EtherNet/IP deterministiniai tinklai
F60 platforma naudoja aukštos spartos deterministinį tinklą, leidžiantį sklandžiai integruotis į valdymo sistemas. IEC 61850 protokolo palaikymas užtikrina suderinamumą transformatorinių automatizavimo architektūrose, sumažinant vėlavimą trumpojo jungimo signalams ir būsenos ataskaitoms. Įrenginys palaiko valdomas jungiklių aplinkas, kad būtų išlaikyta paketų prioritetizacija, užtikrinant, kad laiko kritinės apsaugos funkcijos būtų svarbesnės už neesminius diagnostikos duomenų perdavimus stoties magistralėje.
Dažniausiai užduodami klausimai (DUK)
K: Kokie yra įžeminimo reikalavimai 19 colių korpusui montavimo metu?
A: Korpusas turi būti prijungtas prie stoties įžeminimo magistralės naudojant mažos varžos varinę juostą arba kabelį (ne mažiau kaip 4 AWG). Užtikrinkite, kad montavimo paviršius būtų nuvalytas nuo dažų, kad būtų sukurtas metalas prie metalo kontaktas.
K: Ar F60 serijos programinė įranga gali būti atnaujinama lauke?
A: Taip, programinė įranga gali būti atnaujinama per priekinio skydelio prievadą arba galines komunikacijos jungtis naudojant GE pateiktas atnaujinimo priemones. Užtikrinkite, kad valdymo maitinimas būtų stabilus viso atnaujinimo proceso metu, kad būtų išvengta neperrašomos atminties sugadinimo.
Montavimo lauke gairės
- Prieš įstatant relę, užtikrinkite, kad montavimo spintelė būtų saugiai sujungta su transformatorinės įžeminimo tinklu.
- Patikrinkite, ar valdymo maitinimo įtampa atitinka 125-250 V AC/DC reitingą, nurodytą ant modulio pavadinimo plokštelės, kad būtų išvengta vidinių komponentų pažeidimų.
- RS485 ir optinių skaidulų jungčių atveju užtikrinkite, kad kabelių lenkimo spinduliai atitiktų gamintojo specifikacijas, kad būtų išvengtas signalo slopinimas.
- Prieš įjungiant pagrindines linijas, patikrinkite CT ir VT grandinių tęstinumą ir poliškumo orientaciją, kad būtų išvengta neteisingo diferencialinio ar kryptinio relės veikimo.
- Visi nenaudojami gnybtų taškai turi būti užfiksuoti, kad būtų išvengta atsitiktinio trumpųjų jungimų ar trukdžių iš nešvarumų valdymo spintoje.
| Greitos kainos pasiūlymai | Gaukite kainą ir prieinamumą GREITAI iš mūsų specializuotos klientų aptarnavimo komandos. |
|---|---|
| Pristatymas | Galimas skubus, krovininis ir tarptautinis pristatymas. |
| Būklė | 100% naujas su originalia pakuote |
| Apmokėjimas | Priimame American Express, Discover, MasterCard, PayPal ir Visa. Mūsų svetainė apsaugota RapidSSL. |
| Krovos uostas | Šanchajus, Sjamenas |
| Garantija | 12 mėnesių |
| Q: Ar mūsų kainos yra konkurencingos? |
| A: Taip, bendradarbiaujame su daugiau nei 50 pasaulio šalių. Būdami vienu iš pagrindinių tiekėjų Kinijoje, siūlome reikšmingas nuolaidas pagal rinkos tendencijas. |
| Q: Koks yra garantinis laikotarpis? |
| A: Visi mūsų nauji ir originalūs produktai turi standartinę vienerių metų garantiją. |
| Q: Kokius mokėjimo būdus priimame? |
| A: Prieš siuntimą reikalaujame 100% T/T (telegrapfinio pervedimo) apmokėjimo. Prekėms su gamybos laiku reikia 30% avanso iš anksto, o likusi 70% suma turi būti sumokėta prieš siuntimą. Jei turite atstovą Kinijoje, galite per jį atlikti RMB pervedimą. |
| Q: Kokius siuntimo būdus mes naudojame? |
| A: Pagrindiniai mūsų naudojami vežėjai yra FedEx, DHL, UPS ir BRE. Jei turite sąskaitą pas bet kurį iš šių vežėjų, galite tvarkyti siuntimą tiesiogiai. Taip pat siūlome nemokamą siuntimą į Kinijoje veikiančius krovinių ekspeditorius. |
| Q: Koks yra mūsų pristatymo laikas? |
| A: Pristatymas paprastai trunka 1-3 dienas nuo pradinio apmokėjimo gavimo. Prekėms, kurioms taikomas gamybos laikas, siuntimas vykdomas pagal nurodytą grafiką. |
| Q: Kaip mes pakuojame prekes? |
| A: Užtikriname saugų pakavimą su keliais apsaugos sluoksniais. Produktai pirmiausia dedami į originalias dėžutes ir užklijuojami etiketėmis. Tada dedamas burbulinės plėvelės sluoksnis, kad būtų apsaugota nuo smūgių transportavimo metu. Galiausiai prekės saugiai supakuojamos į tvirtas dėžes. |
| Q: Kaip klientai gali susisiekti su mumis ir paprašyti pasiūlymo? |
| A: Su mumis galite susisiekti el. paštu, WhatsApp, WeChat, Skype arba per jums patogiausią komunikacijos platformą. Susisiekite su mumis dėl savo poreikių, ir mes pateiksime greitą, pritaikytą pasiūlymą. |
