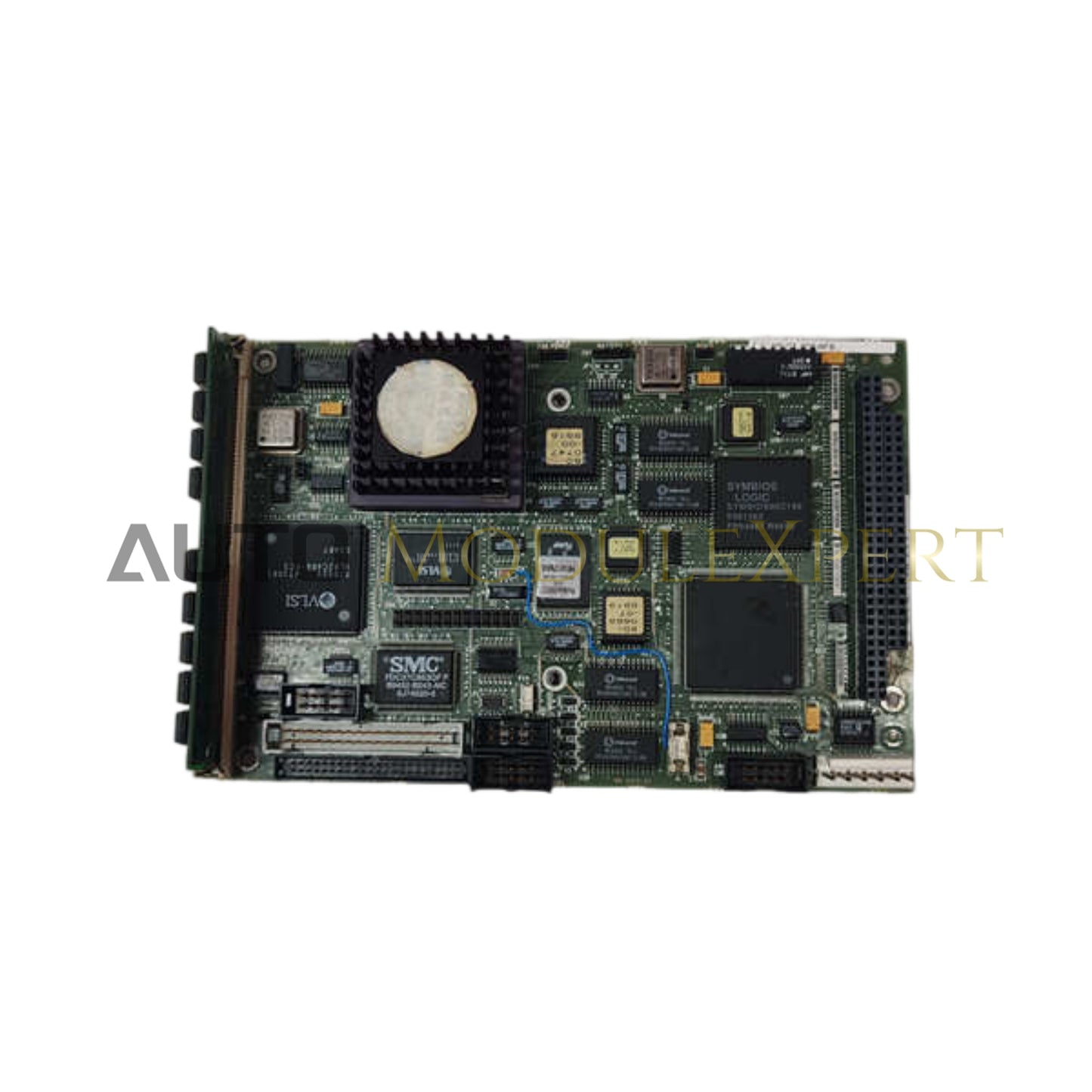

Konfigūruota aukšto greičio turbinos valdymo logikos vykdymui Mark V sistemose, GE DS200UCPBG6AFB (DS200UCPBG6AFB IO variklio CPU plokštė) užtikrina tiesioginį fizinį/elektrinį vykdymą. Šis modulis veikia kaip pagrindinis 32 bitų RISC procesoriaus branduolys, skirtas valdyti kuro srautą, apkrovos valdymą ir veleno greičio reguliavimą.

Galūnių paaiškinimas ir modelio matrica

DS200UCPBG6AFB struktūra grindžiama jos versijų hierarchija. „G6“ žymi serijos kartą. Galūnė „AFB“ nurodo konkrečią techninės įrangos iteraciją, kur „A“ reiškia pirmąją funkcionalią versiją, „F“ – antrąją funkcionalią versiją, o „B“ – spausdintinės plokštės surinkimo piešinio versijos lygį.

Techninės specifikacijos

Atgalinės magistralės komunikacijos greitis ir programinės įrangos suderinamumas

Procesoriaus branduolys naudoja aukšto greičio vidines magistralės architektūras, kad sąveikautų su Mark V I/O varikliu. Programinės įrangos atnaujinimų suderinamumą užtikrina įmontuoti PROM moduliai ir DIMM plėtros galimybės, leidžiančios atnaujinti logikos lygį. Plokštė palaiko deterministinį komunikacijos greitį per Ethernet ir RS-232 prievadus, užtikrindama, kad realaus laiko turbinos grįžtamojo ryšio duomenys būtų apdorojami milisekundžių intervalais, reikalingais kuro srautui ir apkrovos stabilumui.

Dažniausiai užduodami klausimai (DUK)

K: Ar įmontuotas DIMM jungtis gali būti naudojama standartiniams komerciniams RAM atnaujinimams?

A: Ne. DIMM jungtis skirta specifiniams GE patvirtintiems atminties plėtros moduliams, skirtoms Mark V architektūrai. Naudojant neapibrėžtą techninę įrangą gali kilti procesoriaus nestabilumas arba sistemos paleidimo gedimai.

K: Ar ši CPU plokštė palaiko karštą keitimą veikimo metu?

A: Ne. DS200UCPBG6AFB nėra karšto keitimo. Prieš bandant išimti ar įdiegti plokštę būtina atjungti sistemos maitinimą ir išjungti stelažą, kad būtų išvengta nuolatinės žalos CPU ar sistemos atgalinei magistralei.

Montavimo lauke gairės

1. Įsitikinkite, kad valdymo spinta yra išjungta ir patikrinta, jog nėra energijos, prieš montuojant modulį.
2. Naudokite ESD saugų žemės diržą, kad sumažintumėte statinio iškrovos riziką 32 bitų RISC procesoriui.
3. Suderinkite plokštę su panelės tvirtinimo elementais, užtikrindami, kad atgalinės magistralės jungtis kontaktuotų be perteklinės šoninės jėgos.
4. Priveržkite plokštę prie panelės naudodami pateiktą tvirtinimo įrangą, kad būtų užtikrintas stabilumas mechaninių vibracijų metu.
5. Patikrinkite, ar komunikacijos kabeliai yra tinkamai išdėstyti ir ekranizuoti, kad būtų išvengta elektromagnetinių trukdžių Ethernet ir RS-232 duomenų srautams.
