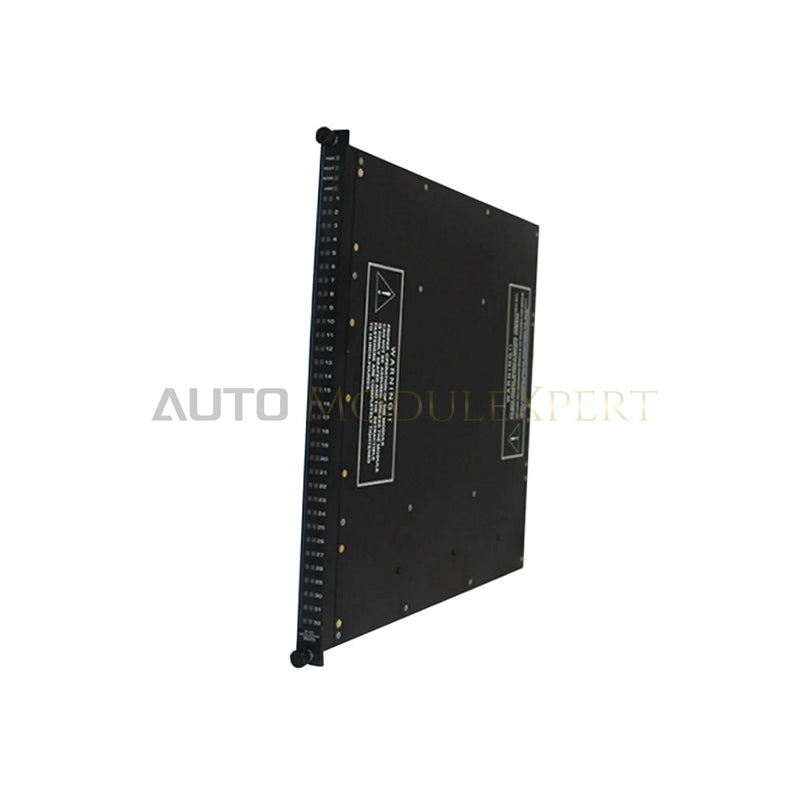

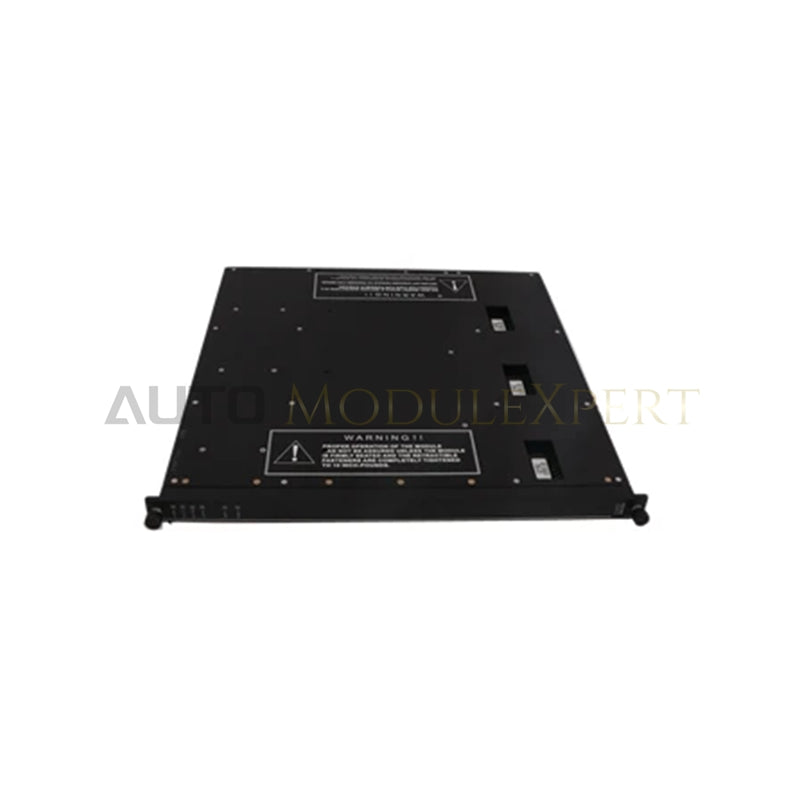

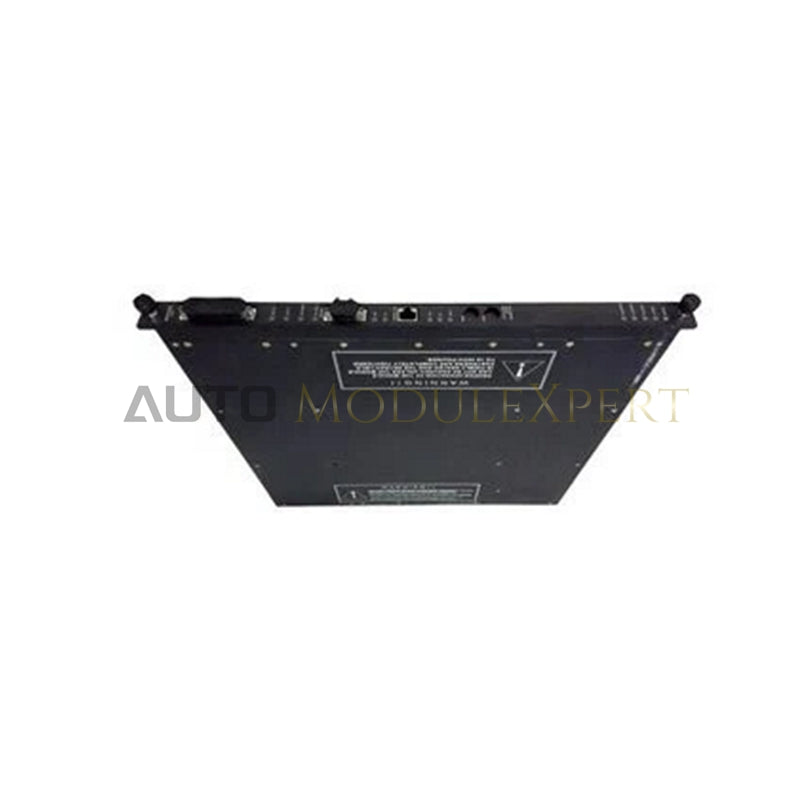

Triconex 3601TN digitālo izeju modulis
Triconex 3601TN, kas katalogos norādīts arī kā 3601TN digitālo izeju modulis, darbojas kā īpašs aparatūras komponents gala elementu aktivizēšanai un diskrētai komutācijai Triconex drošības instrumentācijas sistēmu tīklos. Modulis izpilda loģiskās komandas 16 diskrētos kanālos, nodrošinot līdz 0,5 A katrā kanālā, lai aktivizētu lauka solenoīda vārstus, bloķēšanas relejus un avārijas apturēšanas mehānismus. Integrētā iekšējā diagnostika buferē aizmugures plates vadības loģiku, vienlaikus nepārtraukti salīdzinot fizisko izeju stāvokļus ar sistēmas komandām.
Sufiksa skaidrojums un modeļu matrica
Apzīmējums 3601TN identificē konkrēto digitālo izeju aparatūras variantu Tricon v9/v10 drošības šasijas arhitektūrā. Prefikss 3601 definē 16 kanālu diskrētās izejas pamatshēmas topoloģiju, savukārt sufikss TN norāda tropikalizēta pārklājuma variantu, kas paredzēts pastiprinātai aizsardzībai pret rūpnieciskajiem piesārņotājiem.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | 3601TN |
| Daļas numurs | 3601TN |
| Zīmols | Triconex |
| Izcelsme | ASV |
| Produkta veids | Digitālo izeju moduļi |
| Svars | Standarta moduļa svars |
| Izmēri | Atkarīgi no Triconex šasijas slota |
| Darba temperatūra | -20 līdz +70 °C |
| Enerģijas patēriņš | Barošana no kopnes un cilpas |
| Izejas kanāli | 16 diskrēti kanāli |
| Strāva katrā kanālā | 0,5 A |
Drošības instrumentācijas sistēmas arhitektūra un izolācijas darbība
Modulis tieši saskaras ar trīskāršās modulārās redundances (TMR) 2oo3 arhitektūru, lai vadītu augstas pieejamības atslēgšanas ķēdes. Trīskāršoti izejas komutācijas ceļi pirms lauka izeju aktivizēšanas veic aparatūras balsošanu, izolējot atsevišķu komponentu kļūmes, nepārtraucot rūpnīcas darbību. Galvaniskās izolācijas barjeras aizsargā iekšējo aizmugures plates loģiku no līnijas pārspriegumiem, kopējā režīma trokšņiem un zemējuma potenciāla izmaiņām, nodrošinot drošu stāvokļa izpildi atbilstoši SIL3 sertifikācijas ierobežojumiem.
Biežāk uzdotie jautājumi
J: Kā četrkāršā izejas slēdžu struktūra saglabā drošu darbību iekšēja komponenta bojājuma gadījumā?
A: Četrkāršo slēdžu topoloģijā katra kanāla iekšējie cietvielu slēdži ir izvietoti virknes un paralēlsavienojuma matricā. Šāda konfigurācija nodrošina, ka īsslēgts komponents nevar traucēt kanāla deaktivizēšanu (atslēgšanos), savukārt pārtrūcis komponents normālas darbības laikā nevar izraisīt nevēlamu kļūdainu atslēgšanos.
J: Vai šo moduli var nomainīt darbības laikā, kamēr sistēma ir aktīva?
A: Jā, modulis atbalsta nomaiņu darbības laikā aktīvos Tricon šasijas slotos. Mehānismi aizmugures plates savienotājos vispirms secīgi savieno šasijas zemējuma kontaktus, novēršot elektrisku pārejas procesu ietekmi uz blakus esošajiem darbībā esošajiem slotiem ievietošanas laikā.
Uzstādīšanas vadlīnijas
Vienmērīgi bīdiet moduli pa šasijas slota kartes vadotnēm, līdz aizmugures plates savienotāji pilnībā savienojas. Pievelciet augšējo un apakšējo stiprinājuma skrūvi, lai nostiprinātu moduļa mezglu pret darbības vibrāciju un saglabātu stabilu aizmugures plates kopnes kontaktu izvietojumu.
Izvadiet lauka izeju kabeļus caur speciāli paredzētiem vadu kanāliem, nošķirot diskrētās līdzstrāvas izpildmehānismu līnijas no augstsprieguma maiņstrāvas ķēdēm, lai samazinātu induktīvo sakabi. Savienojiet kabeļu ekrānus ar vienu zemējuma punktu galvenajā sistēmas zemējuma kopnē. Pārliecinieties, ka spaiļu bloka lauka skrūves ir pievilktas atbilstoši skapja elektroinstalācijas specifikācijām, lai ilgstošas darbības laikā novērstu termisko sakaršanu un kontaktu pretestības palielināšanos.
