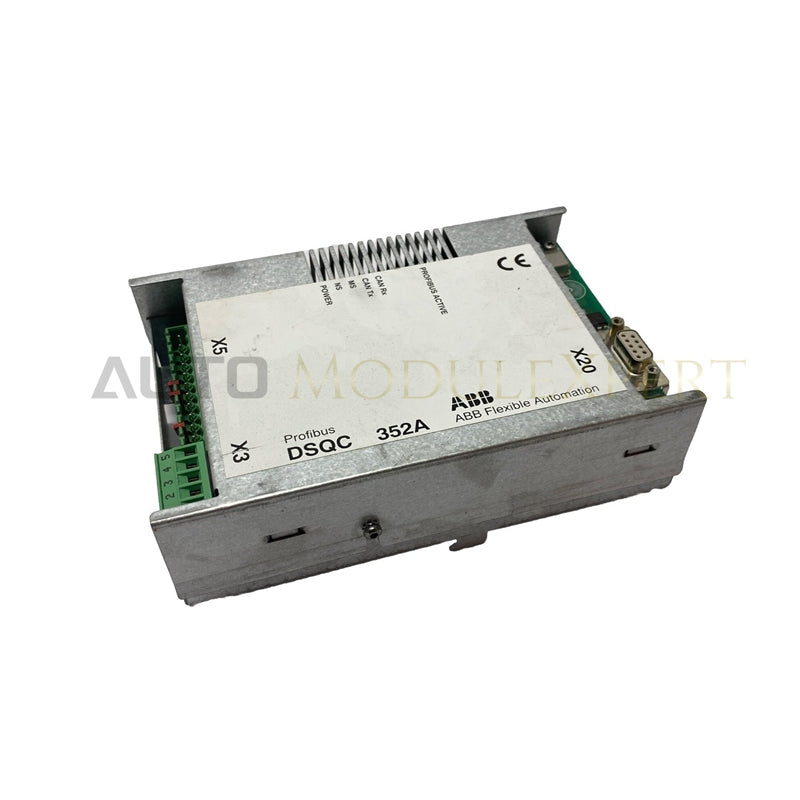

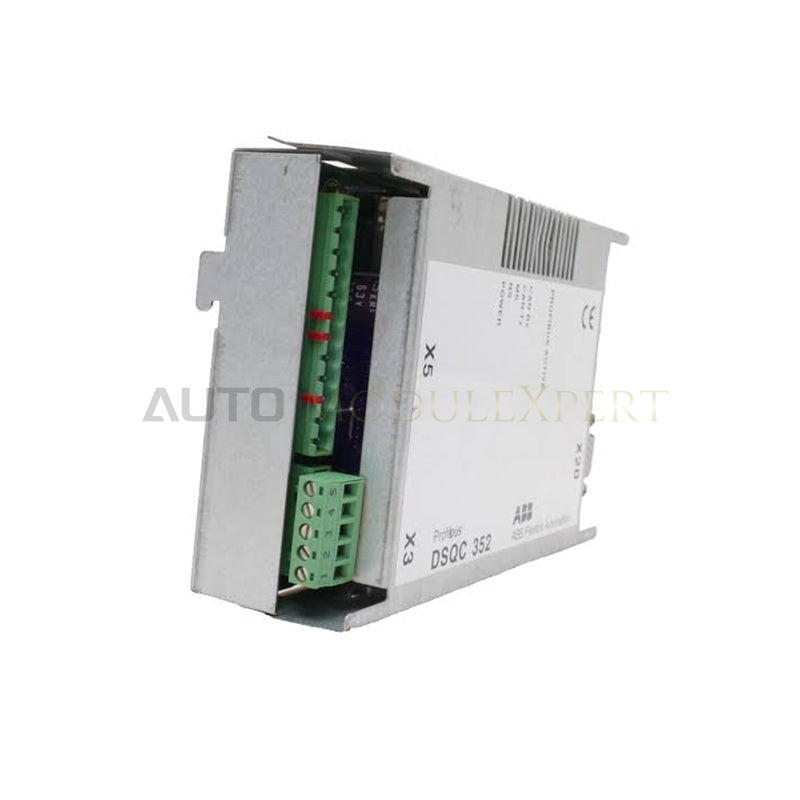

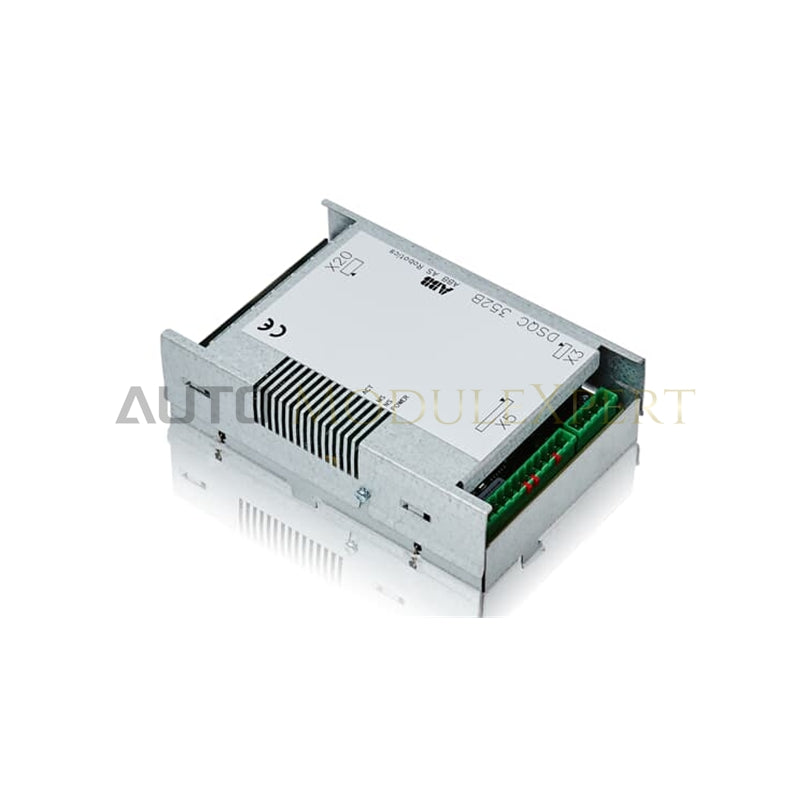

ABB DSQC352 digitālo I/O modulis
Konfigurēts digitālo signālu apstrādei ABB IRC5 robotu kontrolleros, ABB DSQC352 (3HNE00009-1 digitālo I/O modulis) nodrošina tiešu fizisko/elektrisko izpildi. Ierīce maršrutē diskrētos lauka signālus starp robotizētajiem manipulatoriem, sensoriem un ārējiem instrumentiem, izmantojot 16 optiski izolētas digitālās ieejas un 16 digitālās izejas. Tā reāllaikā veic ieeju kondicionēšanu un izeju pārslēgšanu 24 VDC vadības ķēdēs, vienlaikus nodrošinot tīkla datu apmaiņu, izmantojot Profibus DP un DeviceNet lauka kopnes protokolus.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | DSQC352 |
| Zīmols | ABB |
| Izcelsme | Norvēģija / Ķīna |
| Svars | 0,48 kg |
| Izmēri | 305 mm x 200 mm x 95 mm |
| Darba temperatūra | -25 līdz +70 grādi C |
| Enerģijas patēriņš | 24 VDC (10-30 VDC ieejas diapazons) |
| Daļas numurs | 3HNE00009-1 |
| Produkta tips | Digitālo ieeju/izeju modulis |
| Digitālās ieejas | 16 kanāli, optiski izolēti |
| Digitālās izejas | 16 kanāli, 24 VDC, 0,5 A |
| Reakcijas laiks | < 1 ms |
| Tīkla savienojamība | Profibus DP (līdz 12 Mbps), DeviceNet |
| Uzstādīšana | Uz DIN sliedes vai skapī |
Deterministiska kustību un aizmugures kopnes izpilde
ABB DSQC352 izmanto ātrdarbīgu aizmugures kopnes sakaru pārraides ātrumu, lai diskrētos digitālos stāvokļus bez skenēšanas aizkaves tieši nodotu resursdatora kontrollera procesoram. Programmaparatūras zibatmiņas saderība nodrošina nevainojamu adrešu noteikšanu un diagnostikas kartēšanu ABB IRC5 vadības arhitektūrās. Augsts I/O blīvums ļauj ātri apstrādāt signālus visos 32 kanālu punktos vienlaikus, saglabājot precīzu izpildes laiku deterministiskās tīkla darbībās Profibus DP tīklos ar ātrumu līdz 12 Mbps.
Biežāk uzdotie jautājumi
J: Kādi aizsardzības mehānismi novērš moduļa atteici īssavienojumu vai sprieguma pārspriegumu gadījumā lauka vados?
A: Platē ir iebūvēta aparatūras līmeņa aizsardzība pret pārspriegumu, aizsardzība pret pretēju polaritāti un aizsardzība pret īssavienojumiem visos 24 VDC ieejas un izejas kanālos.
J: Kā modulis nodrošina signāla trokšņu izolāciju trokšņainās rūpniecisko sensoru ķēdēs?
A: Integrētie optopāri galvaniski izolē visus 16 digitālo ieeju kanālus no iekšējās apstrādes loģikas, bloķējot kopējā režīma elektriskos trokšņus un zemējuma cilpas.
Uzstādīšanas vadlīnijas
- Barošanas atvienošana: Pirms moduļa spaiļu bloku uzstādīšanas, noņemšanas vai vadu pievienošanas atslēdziet galveno 24 VDC barošanas padevi vadības skapim.
- Uzstādīšana uz DIN sliedes: Nostipriniet moduli uz standarta 35 mm DIN sliedes, pārbaudot, vai apakšējie fiksācijas klipši pilnībā nofiksējas, lai novērstu fizisku izkustēšanos mašīnas vibrācijas dēļ.
- Vairoga zemēšana: Visas lauka kopnes sakaru līnijas (Profibus DP / DeviceNet) izveidojiet, izmantojot vītus ekranētus pārus, un kabeļu vairogus tieši pieslēdziet šasijas zemējuma sliedei.
- Slodzes strāvas pārvaldība: Pārbaudiet, vai visu vienlaikus darbināmo izeju kopējā slodzes strāva nepārsniedz maksimālo 3,5 A aizmugures kopnes nominālu, lai novērstu lokālu termisko slodzi.
