Product Overview

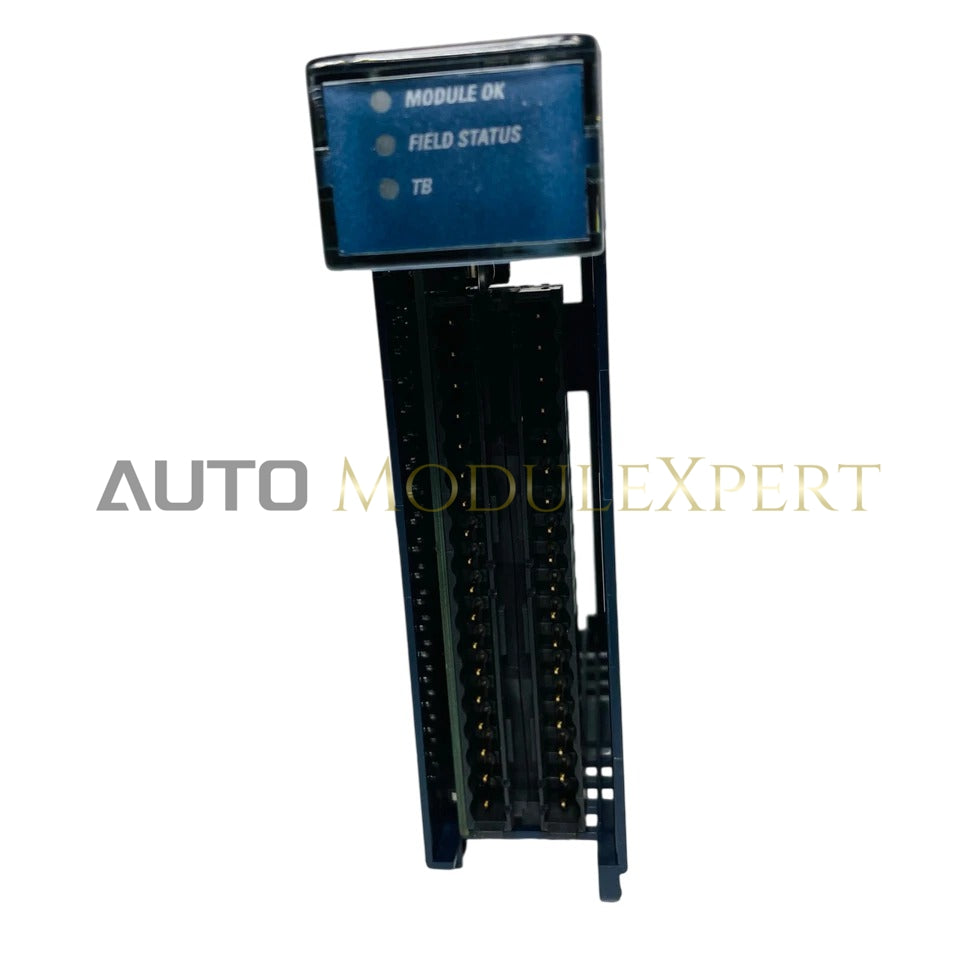

The IC695ALG704-DC is a high-precision control interface for the PACSystems RX3i platform, offering four independent analog output channels. Each channel is software-configurable to provide either voltage or current signals, making it suitable for controlling a wide variety of field devices such as control valves, motor actuators, and VFDs. Featuring 16-bit resolution and sub-millisecond update rates, this module ensures smooth, accurate control for advanced closed-loop control systems.
Technical Specifications
| Specification | Value |
|---|---|
| Channels | 4 Independent Outputs |
| Output Signal Ranges | ±10V, 0 to 10V, 0 to 5V, 1 to 5V, 0 to 20mA, 4 to 20mA |
| Resolution | 16-bit (up to 32,767 counts) |
| Update Rate | < 1 ms (all channels) |
| Backplane Interface | PCI (Universal Backplane only) |
| Power Consumption | 525 mA from 3.3 VDC bus; 50 mA from 5 VDC bus |
| External Power | Requires 24 VDC for current loop operation |
| Dimensions | 3.6 cm x 13 cm x 13.5 cm |
| Weight | 0.3kg |
Key Features
-
High-Resolution Precision: 16-bit digital-to-analog conversion enables fine adjustments, perfect for applications in PID control and other precise processes.
-
Per-Channel Configuration: Independently configure each channel for different signal types and ranges (voltage or current).
-
Rapid Response: The sub-millisecond update rate ensures real-time control with minimal signal lag.
-
Advanced Diagnostics: Provides fault reporting like open-wire detection and short-circuit protection for improved maintenance.
-
Isolated Performance: Electrical isolation prevents ground loop interference and protects the controller from electrical noise or surges.
FAQs
What type of terminal block is required?
The IC695ALG704-DC uses a 36-terminal Box-style (IC694TBB032) or Spring-style (IC694TBS032) terminal block. An extended-depth terminal block cover is needed for proper fitment.
Do I need an external power supply for this module?
Yes, the module requires an external 24 VDC power supply to drive the current loops and power the analog output circuits.
Can I install this in any RX3i backplane slot?
This module uses the PCI bus, so it must be installed in a PCI-capable slot within the RX3i Universal Backplane (IC695CHS series). It is not compatible with Serial-only expansion racks.
What does the "-DC" suffix signify?
The "-DC" suffix indicates a specific hardware revision, ensuring full compatibility with the original IC695ALG704 series while meeting the latest component standards.
