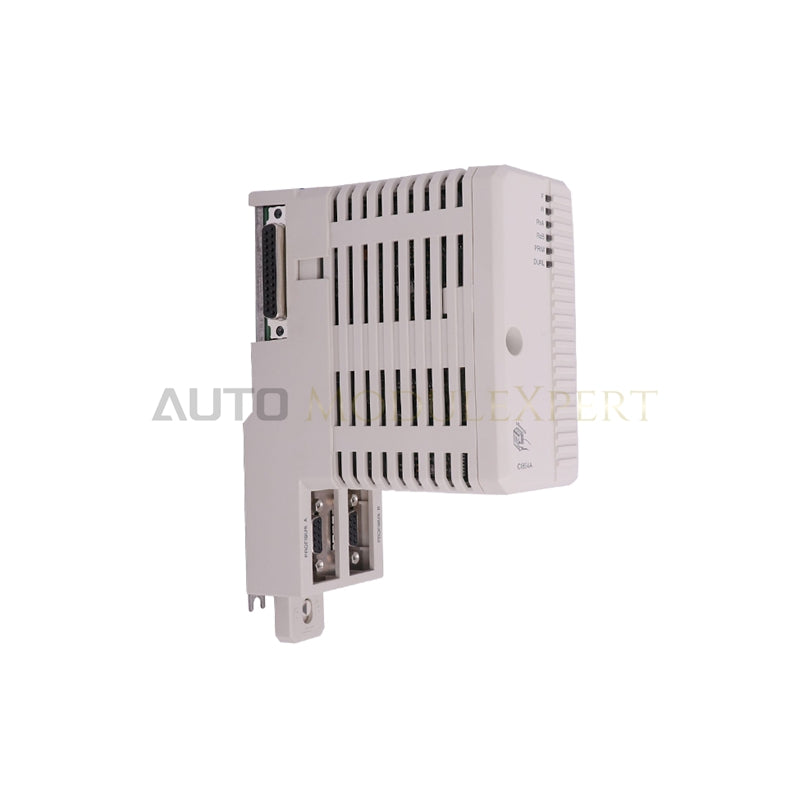

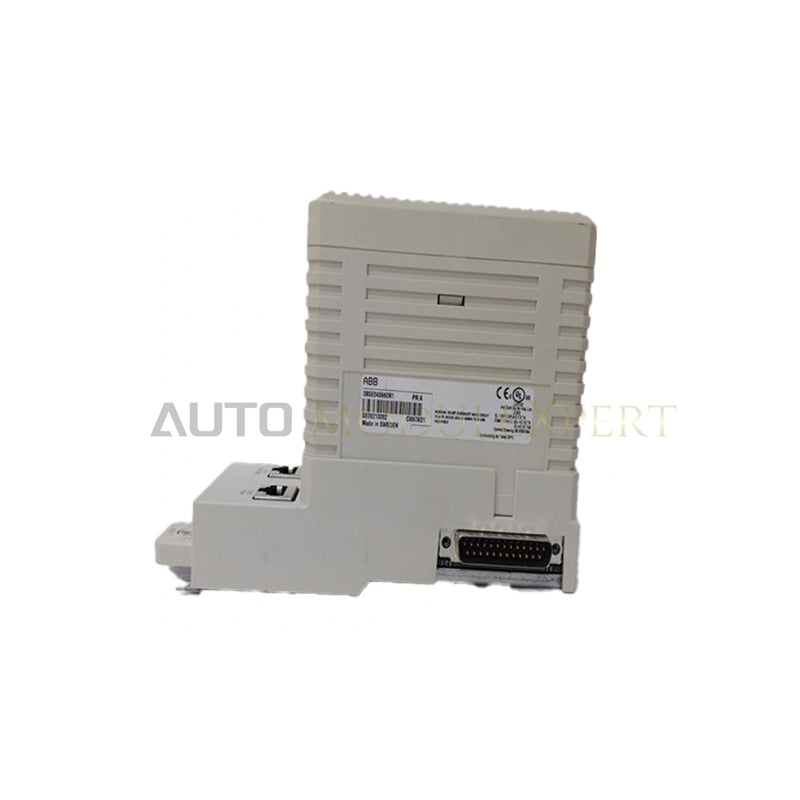

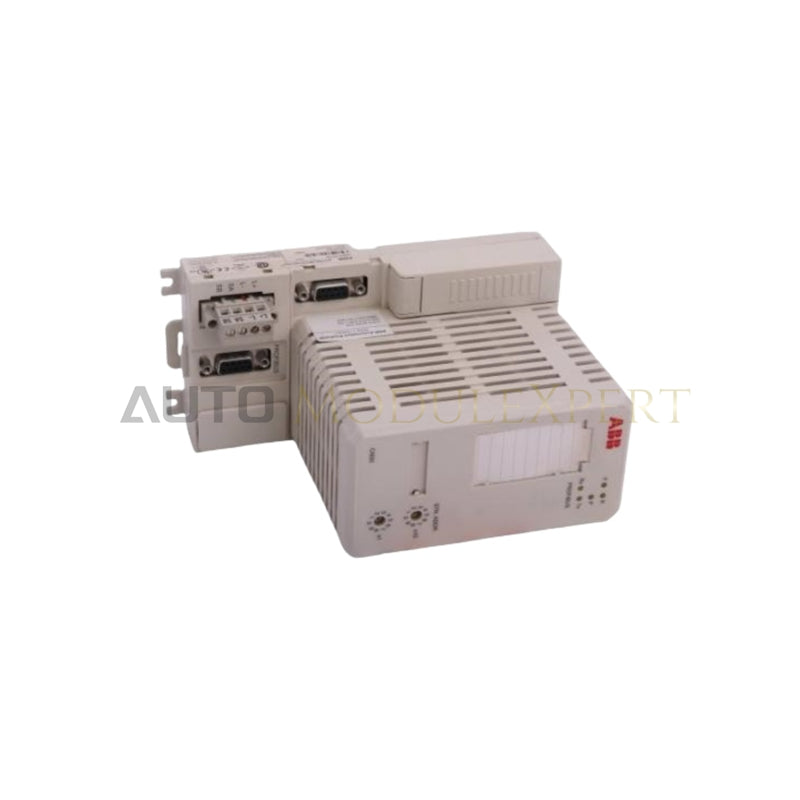

ABB CI860K01 3BSE032444R1 System 800xA FOUNDATION Fieldbus HSE saskarnes modulis
Konfigurēts ātrdarbīgai protokolu konvertēšanai System 800xA un AC 800M platformās, ABB CI860K01 (CI860 FOUNDATION Fieldbus HSE saskarnes modulis) nodrošina tiešu fizisko/elektrisko izpildi. Tas savieno lauka kopnes procesa mainīgos ar kontrollera aizmugures kopni, izpildot vedēja/sekotāja datu apmaiņu, izmantojot 10/100 Mbit/s Ethernet, un tieši kartē lauka ierīču signālus un diagnostiku IEC 61131 lietojumprogrammas kodā, vienlaikus darbojoties CEX kopnē.
Piedēkļu skaidrojums un modeļu matrica
- CI860: FOUNDATION Fieldbus High Speed Ethernet (HSE) sakaru saskarnes pamatmodulis.
- CI860K01: Pilns funkcionālais komplekts, kurā ietilpst viens CI860 saskarnes modulis un viena TP860 pamatplāksne (60 mm platums).
- 3BSE032444R1: Konkrēts komerciālās detaļas un pasūtījuma identifikācijas kods aparatūras komplektam.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | CI860 / CI860K01 |
| Preču zīme | ABB |
| Daļas numurs | 3BSE032444R1 |
| Izcelsme | Šveice |
| Izmēri | 59 mm x 185 mm x 127.5 mm |
| Svars | 0.55 kg (0.70 kg ar TP860 pamatplates komplektu) |
| Darba temperatūra | +5 līdz +55 deg C |
| Enerģijas patēriņš | Parasti 100 mA pie 24 VDC (barošana caur CEX kopni) |
| Protokola atbalsts | FOUNDATION Fieldbus HSE |
| Fiziskā saskarne | 8 kontaktu RJ-45 ligzdas savienotājs |
| Kopnes ietilpība | Līdz 12 moduļiem vienā CEX kopnes segmentā |
| Aizsardzības pakāpe | IP20 (saskaņā ar EN60529 / IEC 529) |
| Vides klasifikācija | Atbilst ISA G3 prasībām (ISA 71.04 skarba vide) |
Aizmugures kopnes sakaru ātrums un signālu kartēšana
CI860 modulis tieši savieno FOUNDATION Fieldbus HSE apakštīklus ar AC 800M procesora aizmugures kopni. Tas apstrādā deterministiskas 10/100 Mbit/s Ethernet paketes, pārveidojot HSE tīkla struktūras par vietējiem IEC 61131 programmatūras mainīgajiem. Izmantojot iekšējos CEX kopnes draiverus, ierīce atbalsta moduļu redundances konfigurācijas, izpildot ātru pārslēgšanos kļūmes gadījumā, neatiestatot notiekošās kontrollera cilpas. Moduļa arhitektūra atbalsta līdz 12 saskarnes vienībām katrā CEX segmentā, vienlaikus saglabājot aizmugures kopnes sakaru ātrumu un signāla integritāti visās savienotajās H1 lauka ierīcēs, ja to lieto kopā ar LD800HSE savienojošajām ierīcēm.
Bieži uzdotie jautājumi
J: Vai CI860 modulim ir nepieciešams ārējs barošanas vadu savienojums?
A: Nē. CI860 nepieciešamo darba barošanu saņem tieši no iekšējām 24 VDC barošanas līnijām CEX aizmugures kopnes, standarta darbības laikā parasti patērējot 100 mA.
J: Vai CI860 modulim sistēmas darbības laikā tiek atbalstīta karstā nomaiņa?
A: Jā. CI860 modulis atbalsta tiešo karsto nomaiņu uz TP860 pamatplates, ļaujot tiešsaistē nomainīt bojātu aparatūras vienību, neapturot sistēmu un nepārtraucot blakus esošo CEX kopnes moduļu sakarus.
Uzstādīšanas vadlīnijas
Droši piestipriniet TP860 pamatplati pie standarta 35 mm DIN sliedēm korpusa iekšpusē, nodrošinot stabilu elektrisko kontaktu ar aizmugures kopnes zemējuma punktu. Ievietojiet CI860 moduli vertikāli TP860 pamatplatē, līdz fiksācijas mēlītes stingri nofiksējas. Virs un zem moduļa komplekta atstājiet vismaz 50 mm vertikālas ventilācijas telpas, lai nodrošinātu pietiekamu siltuma izkliedi pieļaujamās darba temperatūras robežās līdz +55 deg C.
Pievienojiet FOUNDATION Fieldbus HSE tīkla kabeli, izmantojot standarta 8 kontaktu RJ-45 savienotājus. Ekranētus CAT5e vai CAT6 vītā pāra kabeļus jāizvieto tālāk no augstsprieguma maiņstrāvas motoru līnijām un frekvenču pārveidotāju vadiem, lai novērstu signāla traucējumus. Nodrošiniet, lai lauka kabeļu ekrānu zemējumi būtu kārtīgi savienoti ar skapja zemējuma kopni, izmantojot zemas pretestības zemējuma lentes.
