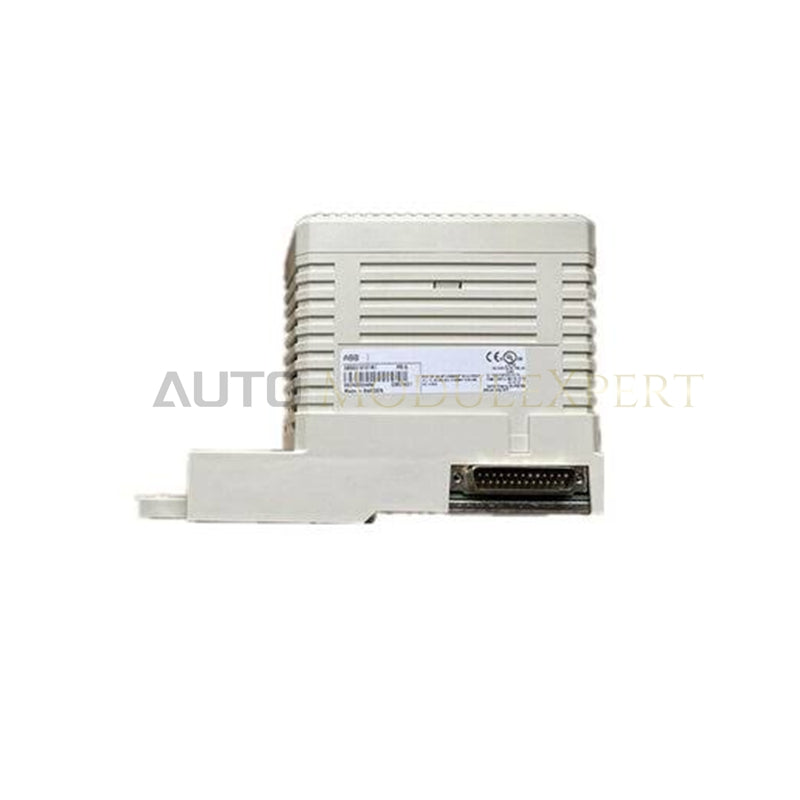

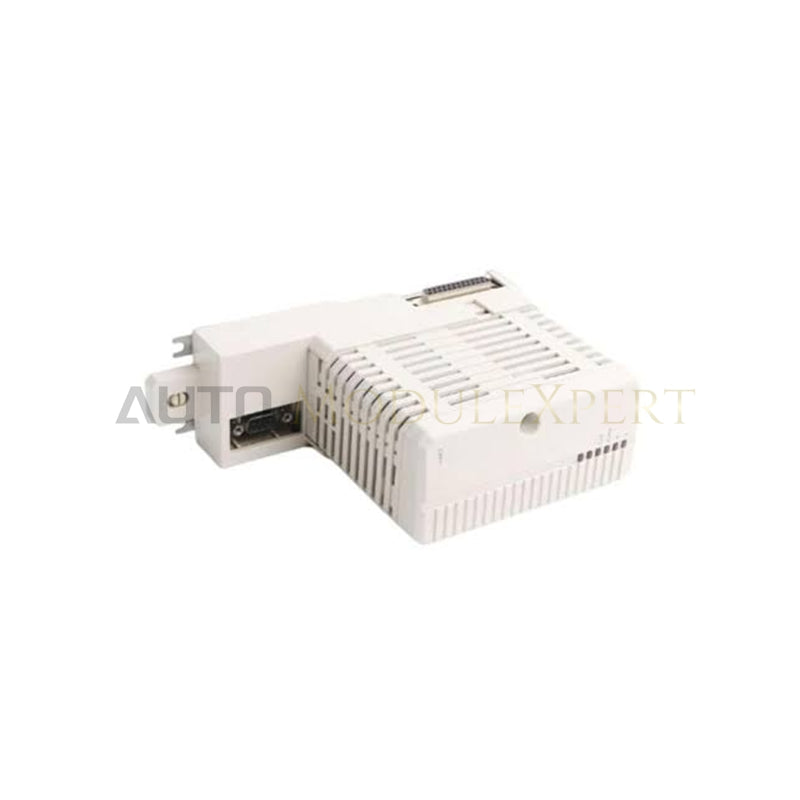

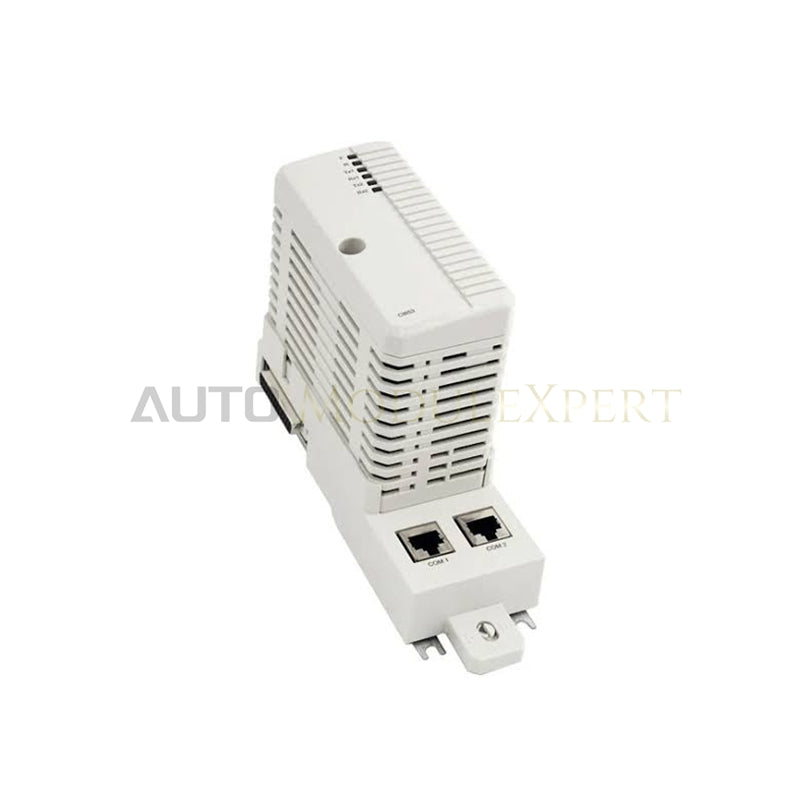

ABB CI851K01 3BSE018101R1 PROFIBUS-DP sakaru interfeisa moduļa komplekts
ABB CI851K01 3BSE018101R1 (CI851K01 PROFIBUS-DP sakaru interfeisa komplekts), kas konfigurēts ātrdarbīgai lauka kopnes datu apmaiņai System 800xA un AC 800M platformās, nodrošina tiešu fizisko/elektrisko izpildi. Tas savieno PROFIBUS-DP lauka tīklus ar kontrollera aizmugures kopni, apstrādājot deterministisku tīkla datplūsmu no 9,6 kbit/s līdz 12 Mbit/s un tieši kartējot lauka ierīču procesa mainīgos IEC 61131 lietojumprogrammas kodā.
Sufiksa skaidrojums un modeļu matrica
- CI851: PROFIBUS-DP sakaru interfeisa pamatmodulis.
- CI851K01: Pilns interfeisa komplekts, kurā ietilpst CI851 sakaru modulis un TP851 pamatplate (60 mm platums).
- 3BSE018101R1: Unikāls aparatūras komplekta ražošanas detaļas un pasūtījuma identifikators.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | CI851K01 |
| Zīmols | ABB |
| Daļas numurs | 3BSE018101R1 |
| Izcelsme | Zviedrija / Šveice |
| Izmēri | 59 mm x 185 mm x 127.5 mm |
| Svars | 0.70 kg (ieskaitot pamatplati) |
| Darba temperatūra | +5 līdz +55 deg C |
| Enerģijas patēriņš | 100 mA tipiski pie 24 VDC (barošana caur CEX kopni) |
| Protokola atbalsts | PROFIBUS-DP (IEC 61158) |
| Fiziskais interfeiss | 9 kontaktu D-sub ligzdas savienotājs |
| Kopnes ietilpība | Līdz 12 moduļiem vienā CEX kopnes segmentā |
| Aizsardzības pakāpe | IP20 (EN60529, IEC 529) |
| Vides aizsardzības klase | Atbilst ISA G3 prasībām (ISA 71.04) |
Aizmugures kopnes sakaru ātrums un deterministiski tīkli
CI851K01 modulis, izmantojot CEX kopni, izveido deterministisku savienojumu starp sadalītajām PROFIBUS-DP lauka ierīcēm un AC 800M kontrollera aizmugures kopni. Darbojoties ar mainīgiem pārraides ātrumiem līdz 12 Mbit/s, modulis izpilda vairāku maģistrāļu vai maģistrāles/pakārtotās ierīces protokola transakcijas, nesamazinot aizmugures kopnes sakaru ātrumu. Tas atbalsta moduļu līmeņa aparatūras redundances konfigurācijas, nodrošinot ātru pārslēgšanos atteices gadījumā, neatiestatot aktīvās vadības cilpas un nepārtraucot blakus esošo CEX kopnes darbību.
Biežāk uzdotie jautājumi
J: Vai CI851K01 modulim ir nepieciešams atsevišķs ārējā barošanas avota vadu savienojums?
A: Nē. Ierīce saņem darba barošanu tieši no CEX aizmugures kopnes iekšējām 24 VDC sliedēm, tipiskais strāvas patēriņš ir 100 mA.
J: Vai CI851K01 modulis atbalsta karsto nomaiņu aktīvas sistēmas darbības laikā?
A: Jā. Aparatūras konstrukcija atbalsta karsto nomaiņu darbības laikā uz TP851 pamatplates, ļaujot nomainīt moduli tiešsaistē, neizslēdzot kontrolleri un nepārstartējot sistēmu.
Lauka uzstādīšanas norādījumi
Stingri uzstādiet TP851 pamatplati uz standarta 35 mm DIN sliedes sistēmas skapī, pārliecinoties, ka integrētais zemējuma skava nodrošina zemas impedances kontaktu ar montāžas sliedi. Ievietojiet CI851 moduli vertikāli pamatplates savienotājos, līdz mehāniskās fiksācijas mēlītes nofiksējas. Atstājiet vismaz 50 mm vertikālu brīvu vietu virs un zem moduļa komplekta, lai nodrošinātu termisko konvekciju maksimālās darba temperatūras +55 deg C robežās.
Pievienojiet PROFIBUS-DP tīkla kabeli 9 kontaktu D-sub ligzdas savienotājam, izmantojot standarta ekranētu vītā pāra kabeli, kas paredzēts PROFIBUS tīkliem. Droši nostipriniet kabeļa ekrānus abos galos, izmantojot EMC prasībām atbilstošas metāla stiprinājuma skavas, lai slāpētu augstfrekvences elektromagnētiskos traucējumus. Novietojiet signālkabeļus atstatus no augstsprieguma elektropārvades līnijām un mainīgas frekvences piedziņām.
