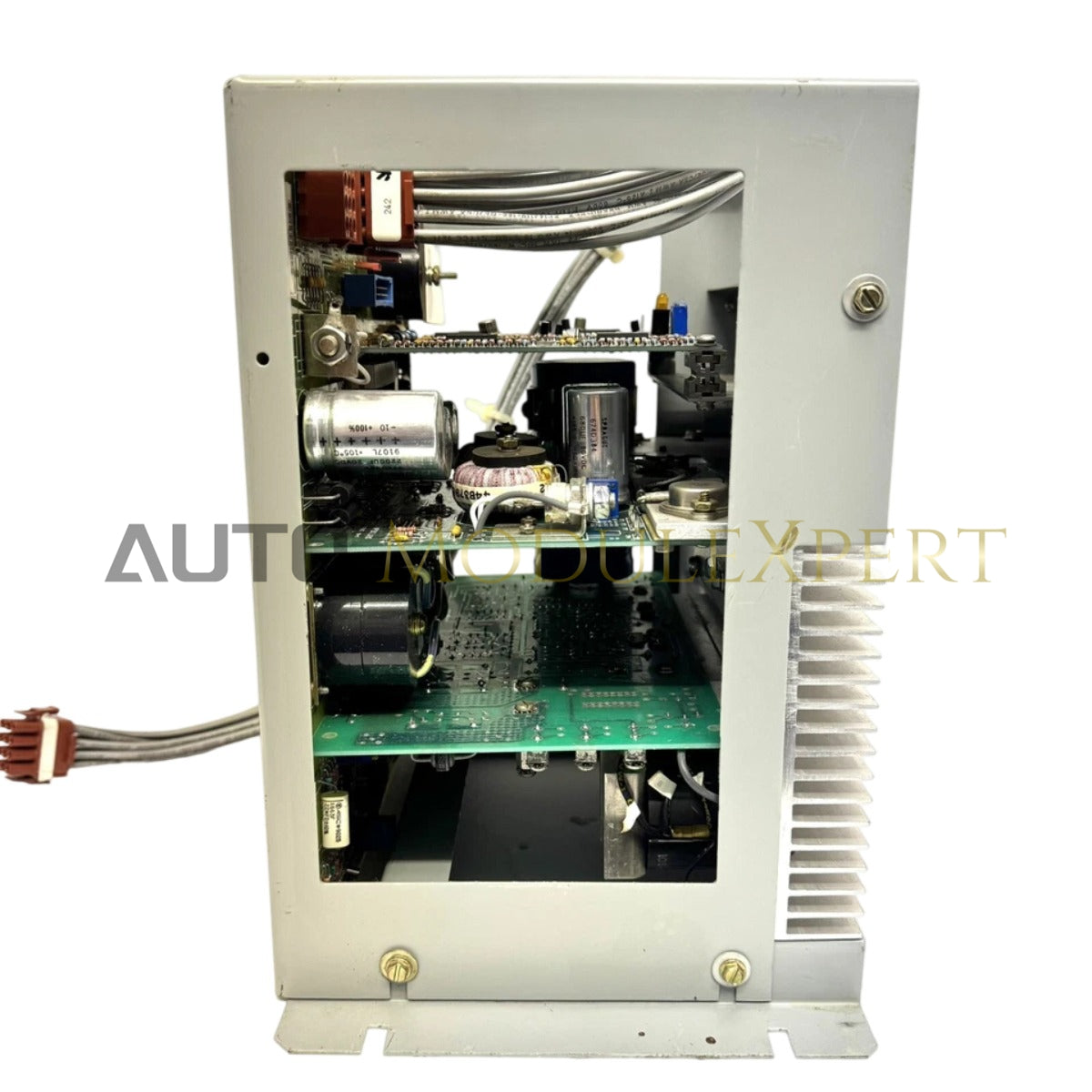

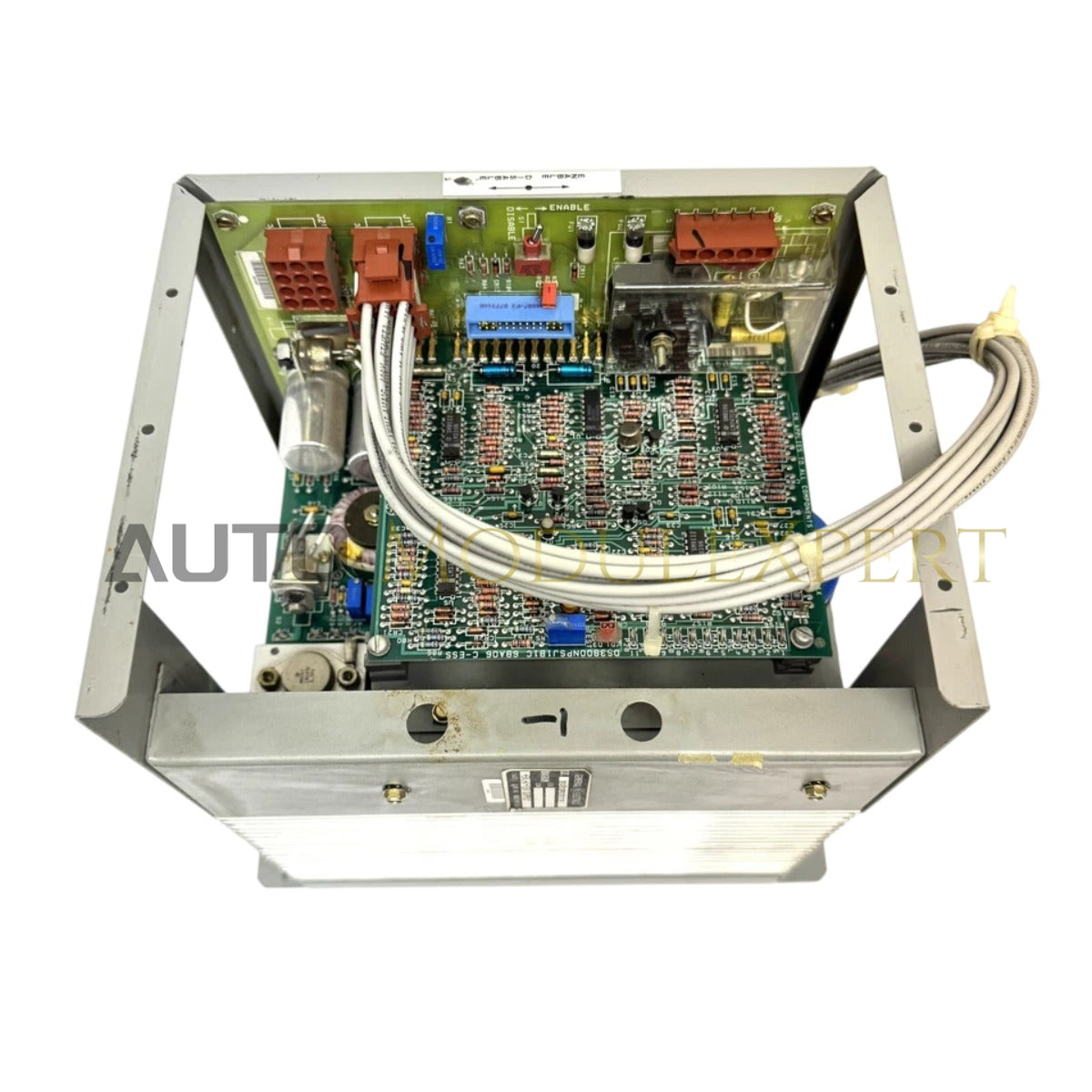

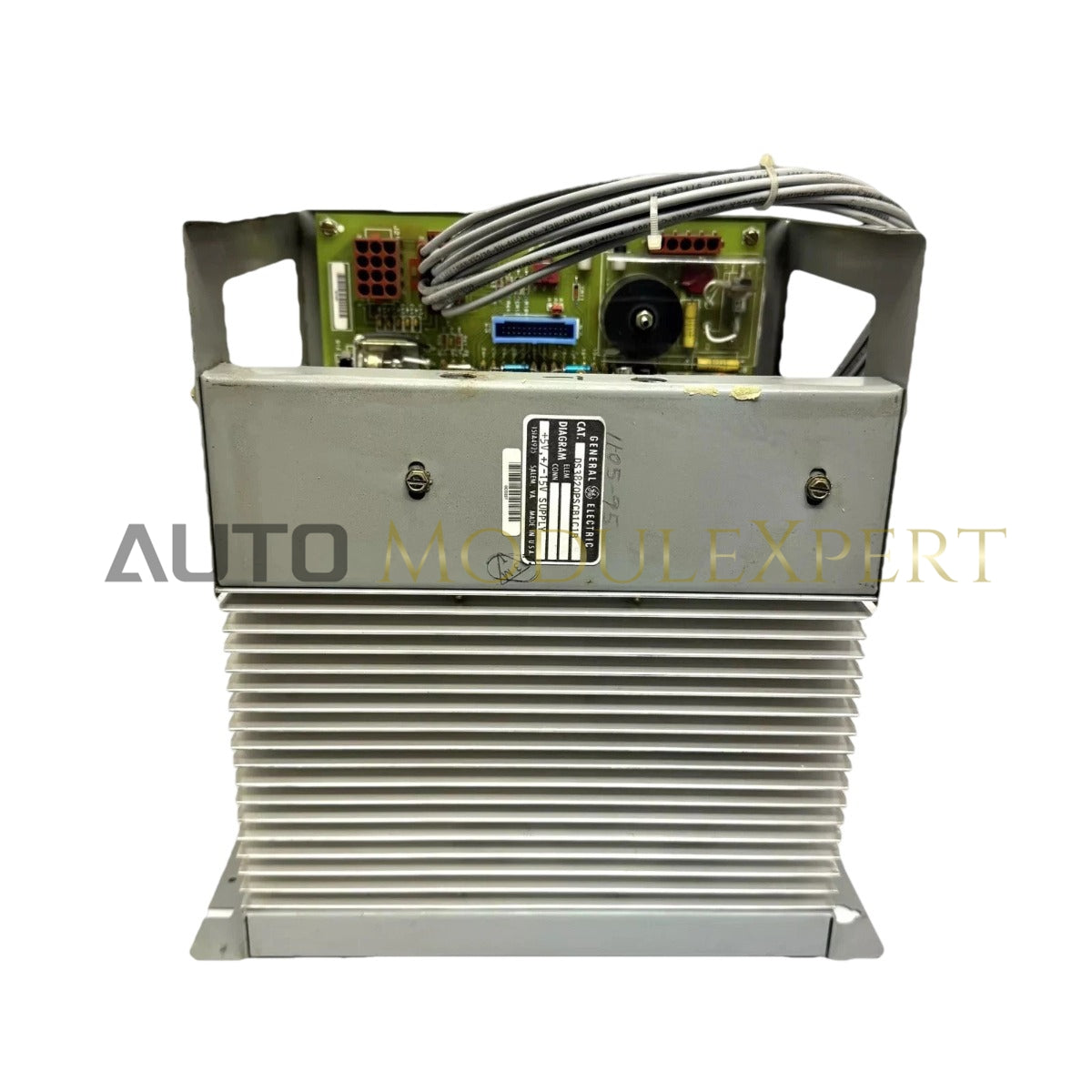

Konfigurēts jaudas pārveidei un sprieguma regulēšanai Mark IV Speedtronic sistēmās, GE DS3820PSCB1C1B (DS3820PSCB1C1B barošanas bloka modulis) nodrošina tiešu fizisku/elektrisku izpildi. Modulis pieņem plaša diapazona līdzstrāvas ieeju, lai ģenerētu stabilizētas sekundārās līdzstrāvas sliedes, kas nepieciešamas vadības loģikai un releju saskarnes darbībai.
Pielikuma sadalījums un modeļa matrica
Modelis DS3820PSCB1C1B pārstāv fiksētu montāžas konfigurāciju Mark IV produktu līnijā. Šim konkrētajam daļas numuram nav lietotāja konfigurējamu modulāru pielikumu; tas tiek piegādāts kā vienots rūpnīcā salikts bloks, optimizēts standarta statīva montāžai.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | DS3820PSCB1C1B |
| Zīmols | General Electric |
| Izcelsme | Amerikas Savienotās Valstis |
| Svars | 2,5 kg |
| Izmēri | 15,9 cm x 19,7 cm |
| Darbības temperatūra | -40 līdz +65 °C |
| Enerģijas patēriņš | 60 W |
| Ieejas spriegums | 80-140 VDC |
| Izvades spriegumi | +5 VDC, +15 VDC, -15 VDC |
| Releju kanāli | 16 |
Programmatūras atjaunināšanas saderība un autobusa integrācija
DS3820PSCB1C1B modulis izmanto iekšējo sprieguma regulēšanas arhitektūru, kas atbilst Mark IV atpakaļplāksnes autobusa deterministiskajām prasībām. Programmatūras atjaunināšanas saderība tiek pārvaldīta sistēmas statīva līmenī; šis modulis saglabā darbības caurspīdīgumu attiecībā uz autobusa komunikācijas ātrumu. Shēmas nodrošina I/O blīvuma mērogošanu, garantējot, ka +5 VDC loģikas barošana paliek noteiktajās tolerances robežās maksimālas slodzes ciklu laikā. Sprieguma regulēšana tiek uzturēta, izmantojot augstas frekvences pārslēgšanas komponentes, nodrošinot minimālu termisko svārstību pat ilgstošas maksimālas slodzes apstākļos.
Biežāk uzdotie jautājumi
J: Vai šis barošanas bloka modulis atbalsta karsto nomaiņu (hot-swap) Mark IV statīvā?
A: Nē. Ierīcei pirms noņemšanas jābūt pilnībā izolētai no ieejas līdzstrāvas avota, lai izvairītos no bojājumiem atpakaļplāksnes tapas vai iekšējās barošanas regulēšanas shēmās.
J: Kādi ir galvenie diagnostikas indikatori šim modulim standarta darbības laikā?
A: Diagnostika tiek veikta caur sistēmas saskarni; modulim nav neatkarīgu priekšējā paneļa statusa LED indikātoru. Funkcionalitātes pārbaude tiek veikta, pārbaudot stabilu +5 VDC, +15 VDC un -15 VDC sliežu klātbūtni pie piešķirtajām atpakaļplāksnes terminālēm.
Lauka uzstādīšanas vadlīnijas
- Pārliecinieties, ka visas ienākošās līdzstrāvas barošanas līnijas ir bloķētas un marķētas, lai novērstu nejaušu enerģijas piegādi uzstādīšanas laikā.
- Saskaņojiet moduli ar kartes vadotnēm Mark IV statīvā un stingri ievietojiet to pozīcijā, līdz atpakaļplāksnes savienotāji ir pilnībā pieslēgti.
- Droši nostipriniet priekšējā paneļa turēšanas aparatūru, lai nodrošinātu modulim pastāvīgu zemējuma ceļu caur korpusu.
- Pārbaudiet vadu šķērsgriezuma atbilstību 80-140 VDC ieejai, lai samazinātu pretestības sprieguma kritumus barošanas līnijā.
- Nodrošiniet pietiekamu ventilācijas atstarpi ap statīva komplektu, jo iekšējā siltuma izkliedēšana ir atkarīga no pasīvās gaisa plūsmas.
- Pārbaudiet visas izvades terminācijas stingrību un pārliecinieties, ka termināļu zonā nav vadītspējīgu atlūzu, lai novērstu īssavienojuma risku.
