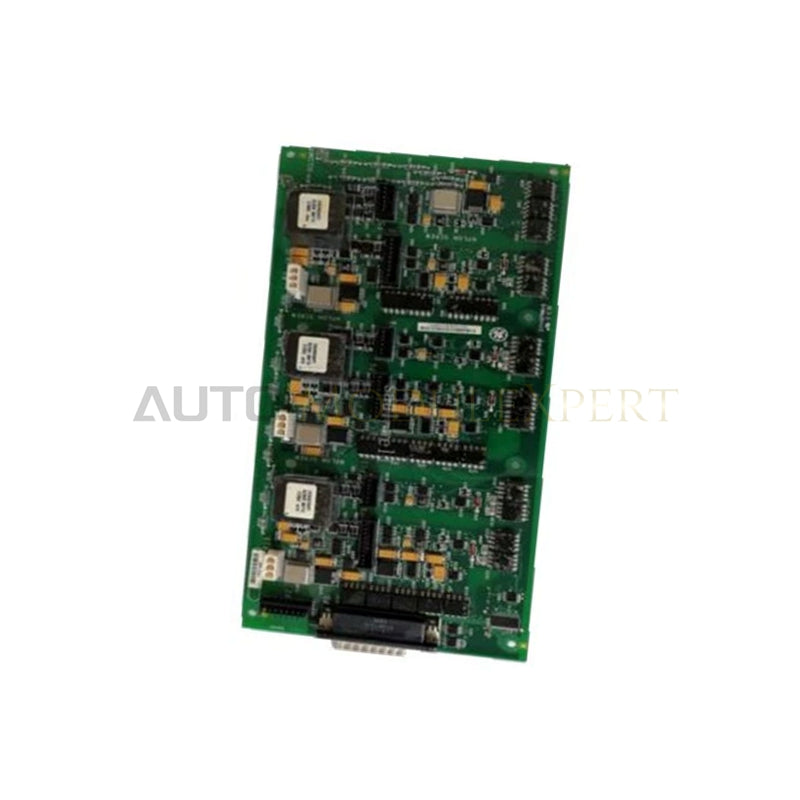

GE IS210MACCH2AEG Mark VI vairāku lietojumu pārveidotāja kontrollera modulis

GE IS210MACCH2AEG, kas katalogā norādīts arī kā IS210MACC vairāku lietojumu pārveidotāja kontrollera modulis, ir specializēts aparatūras komponents jauktu analogo/digitālo signālu apstrādei un elektroenerģijas sadales nodrošināšanai GE Mark VI vadības sistēmu platformās. Plate tieši savieno lauka sensorus un izpildmehānismus ar sistēmas aizmugures kopni, lai nodrošinātu reāllaika signālu kondicionēšanu, iekšējo saziņu un stabilu kopnes sprieguma pārvaldību.

Sufiksa atšifrējums un modeļu matrica

Pamata apzīmējums IS210MACC definē vispārējo vairāku lietojumu pārveidotāja kontrollera komplektu, savukārt sufikss H2AEG norāda konkrētas aparatūras versijas un plates līmeņa specifikācijas:

• IS210: identificē galvenās shēmplātes komplekta klasifikāciju GE Mark VI produktu saimē.
• MACC: norāda kartes funkcionālo tipu - vairāku lietojumu pārveidotāja kontrolleris.
• H2: norāda konkrēto aparatūras versiju un shēmplātes izkārtojuma paaudzi.
• AEG: apzīmē funkcionālo shēmas izpildījumu, komponentu versiju un aparātprogrammatūras saderības kodu.

Aparatūras specifikācijas

Deterministiskā arhitektūra un kopnes sinhronizācija

Modulis uztur aizmugures kopnes saziņas ātruma licences, lai saglabātu deterministiskus tīkla ciklus visā vadības statņa arhitektūrā. Plate veic augsta blīvuma I/O paraugu ņemšanu, lai apstrādātu ienākošos lauka signālus, neradot aizkavi centrālā procesora ciklā. Aparātprogrammatūras zibatmiņas saderība nodrošina automātisku statņa noteikšanu, kartes parametru pārbaudi un tiešsaistes sinhronizāciju vadības sistēmas palaišanas laikā.

Bieži uzdotie jautājumi

J: Kā modulis vienā platē apstrādā jauktus analogos un digitālos signālus?

A: Platē esošā shēmu maršrutēšana izolē augstfrekvences digitālās loģikas līnijas no zema līmeņa analogajiem kanāliem, izmantojot iekšējos zemējuma slāņus un galvaniskās barjeras blokus. Tas novērš digitālās komutācijas trokšņa pārnesi uz analogajām mērījumu shēmām vienlaicīgas I/O izpildes laikā.

J: Vai plati var uzstādīt vai nomainīt, kamēr Mark VI vadības statnis joprojām ir zem sprieguma?

A: Moduļa nomaiņa ir jāveic stingri saskaņā ar GE Mark VI aizmugures kopnes apstrādes procedūrām. Lai novērstu sprieguma pārspriegumus vai aizmugures kopnes darbības traucējumus, inženieriem pirms plates ievietošanas vai izņemšanas ir jāatvieno barošana konkrētajam kartes slotam vai jāizslēdz vietējais statņa segments.

J: Kā iekārta apkopes laikā nodrošina aparātprogrammatūras zibatmiņas saderību?

A: Platē ir iebūvēta nemainīga atmiņa, kurā glabājas aparatūras versijas dati un pamata darbības kods. Pēc statņa inicializācijas Mark VI sistēmas kontrolleris nolasa šos parametrus, lai pārbaudītu aparātprogrammatūras saderību, pirms piešķir aktīvu saziņas piekļuvi vietējai kopnei.

Uzstādīšanas vadlīnijas uz vietas

Integrējot vai nomainot IS210MACCH2AEG karti Mark VI vadības korpusā, ievērojiet šādu standarta praksi:

1. Aizsardzība pret elektrostatisko izlādi un uzstādīšana statnī: Pirms shēmplātes apstrādes uzvelciet iezemētu ESD aproci. Precīzi savietojiet kartes malas ar kartes vadotnēm šasijas iekšpusē. Stingri iebīdiet moduli slotā, līdz malu savienotāji pilnībā savienojas ar aizmugures kopni, pēc tam ar roku pievelciet augšējo un apakšējo fiksācijas skrūvi, lai nostiprinātu mehānisko mezglu.
2. Kabeļu maršrutēšana un ekrāna pieslēgšana: Virziet lauka signālu kabeļus pa tiem paredzētiem vadu kanāliem, kas atdalīti no maiņstrāvas barošanas līnijām vai augstsprieguma vadības ķēdēm. Visiem analogās ievades un izvades lokiem izmantojiet ekranētus vītā pāra kabeļus. Iezemējiet kabeļu ekrānus vienā punktā uz korpusa instrumentu zemējuma kopnes; neiezemējiet ekrānus abos galos, lai novērstu iespējamas zemējuma cilpas strāvas.
3. Lauka spaiļu pārbaude: Pievienojiet visus I/O vadus paredzētajiem spaiļu blokiem saskaņā ar sistēmas elektroinstalācijas shēmu. Pārliecinieties, ka visas skrūvspailes ir pienācīgi pievilktas, un pārbaudiet, vai NPT cauruļvadu savienojumos, kas ievadīti korpusā, ir ieskrūvētas vismaz 5 pilnas vītnes. Pārbaudiet, vai ap karti ir pietiekamas gaisa plūsmas spraugas, lai nodrošinātu atbilstošu pasīvu siltuma izkliedi caur radiatora komponentiem.
