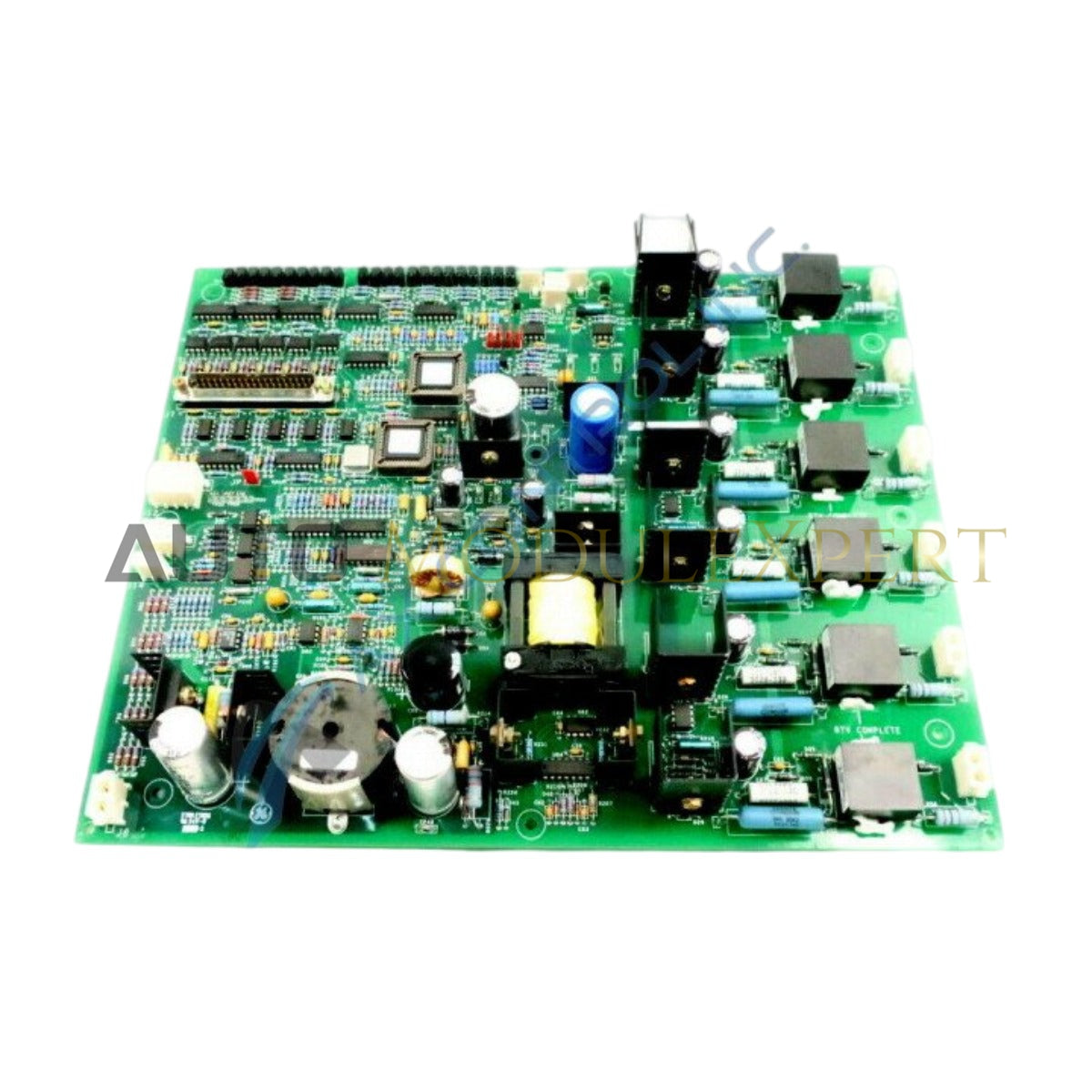

Konfigurēts signāla pastiprināšanai un vārtiņu vadībai ekscitācijas sistēmās, General Electric IS200EGPAG1BEC (IS200EGPAG1BEC ekscitatora vārtiņu impulsa pastiprinātāja plates) nodrošina tiešu fizisku/elektrisku izpildi. Šis modulis ģenerē un apstrādā vārtiņu vadības signālus, kas nepieciešami jaudas pusvadītāju ierīču aktivizēšanai ekscitatora tilta ietvaros, uzturot precīzu lauka strāvas modulācijas kontroli.
Pielikuma sadalījums un modeļu matrica
IS200EGPAG1BEC ir konkrēta EGPA aparatūras platformas versija. Apzīmējums "G1" attiecas uz funkcionālās plates komplekta versiju, savukārt beigu daļa "BEC" norāda uz konkrētu programmaparatūras/aparatūras iterāciju un ražošanas izlaiduma līmeni. Šis modulis nav konfigurējams lauka apstākļos alternatīvai vārtiņu impulsa loģikai un to jāaizstāj ar identisku pielikuma kodu, lai nodrošinātu saderību ar esošo tilta aparatūru.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | IS200EGPAG1BEC |
| Zīmols | General Electric |
| Izcelsme | ASV |
| Svars | 0.8 kg |
| Izmēri | 14.75 cm x 9.50 cm x 3.50 cm |
| Darbības temperatūra | -20 °C līdz +60 °C |
| Enerģijas patēriņš | < 15 W |
| Signāla izeja | Vārtiņu impulsa pastiprināšana SCR tiltam |
Profinet / EtherNet/IP deterministiskās tīkla sistēmas
Lai gan IS200EGPAG1BEC galvenokārt darbojas kā analogais impulsa pastiprinātājs, tas integrējas plašākā vadības tīklā caur ekscitatora kontroliera komunikācijas saskarni. Plate nodrošina, ka vārtiņu impulsa laiks paliek sinhronizēts ar deterministiskā tīkla ciklu, novēršot svārstības, kas varētu izraisīt jaudas ierīču pārslēgšanās kļūmi. Programmaparatūras flash saderība ļauj kontrolierim atjaunināt impulsa iedarbināšanas secības parametrus, nodrošinot moduļa saskaņotību ar pašreizējām sistēmas iedarbināšanas leņķa prasībām un tīkla sinhronizācijas impulsiem.
Biežāk uzdotie jautājumi
J: Vai IS200EGPAG1BEC var mainīt karstā režīmā, kamēr tilts ir gaidīšanas režīmā?
A: Nē. Karstā maiņa ir aizliegta. Ekscitatora tilts jāizslēdz pilnībā, un jānodrošina, ka līdzstrāvas sliede ir izlādēta līdz drošam sprieguma līmenim, pirms plate tiek noņemta vai uzstādīta, lai aizsargātu jutīgo vārtiņu vadības shēmu.
J: Kā pēc uzstādīšanas jāverificē vārtiņu impulsa atgriezeniskās saites signāli?
A: Verifikācija jāveic, izmantojot osciloskopu, lai uzraudzītu impulsa amplitūdu un platumu testēšanas punktos, kas norādīti sistēmas vadu shēmās, nodrošinot, ka tie atbilst nepieciešamajiem vārtiņu ieslēgšanas sliekšņiem konkrētajām pusvadītāju ierīcēm tilta sastāvā.
Lauka uzstādīšanas vadlīnijas
- Pārliecinieties, ka visa maiņstrāvas un līdzstrāvas barošana ekscitatora tiltam ir atslēgta un bloķēta.
- Uzmanieties, lai tehniķim būtu uzlikts zemēts elektrostatiskās izlādes (ESD) aproces siksna, lai novērstu plates shēmas bojājumus apstrādes laikā.
- Saskaņojiet plati ar stiprinājuma stieņiem, nodrošinot, ka visi vārtiņu impulsa kabeļu savienotāji ir pareizi ievietoti un atslēgoti atbilstoši saskarnes marķējumiem.
- Pārliecinieties, ka kabeļu ekrāni ir zemēti vadības skapja ieejas punktā, lai samazinātu traucējumu iekļūšanu vārtiņu vadības līnijās.
- Pārbaudiet impulsa transformatora savienojumus mehāniskai stabilitātei un pārliecinieties, ka nav vaļēju vadu, kas varētu izraisīt pārtraukumus tilta darbības laikā.
