Descrição

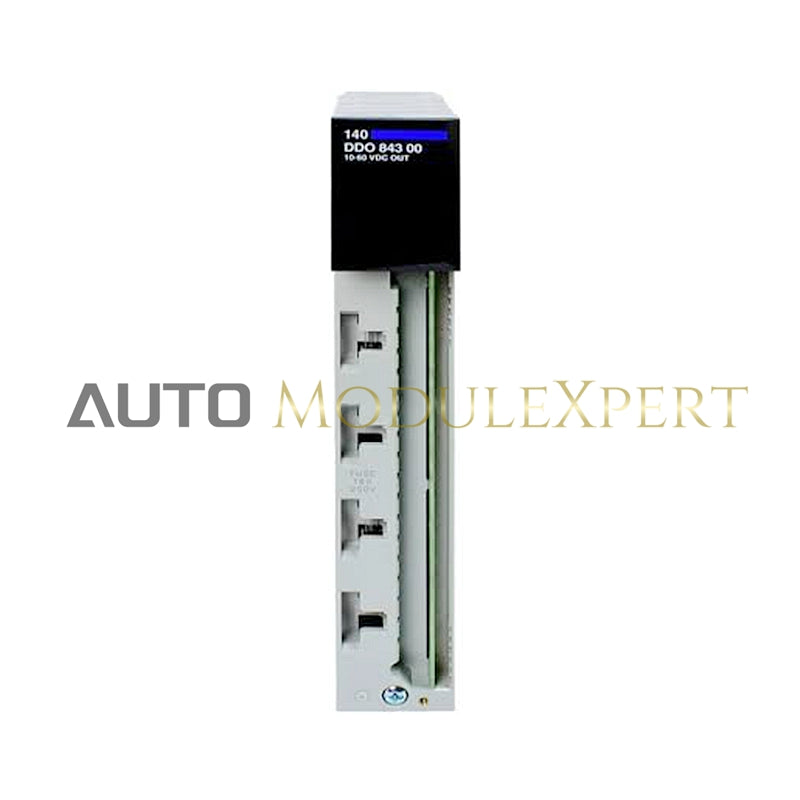

O 140DDO84300 é um Módulo de Saída Discreta da Schneider projetado para sistemas de controle industrial. Ele possui 2 grupos de 8 canais com saída de lógica negativa (sink), suportando uma ampla faixa de tensão e alta tolerância a correntes de surto.

Informações Gerais

• Grupos de Canais : 2 grupos de 8

• Peso do Produto : 0,45 kg

Especificações

• Requisito de Endereçamento : 1 palavra de saída

• Tensão de Saída Discreta : 10...60 V DC

• Limites de Tensão de Saída : 10,2...72 V

• Máximo Absoluto de Saída : 72 V permanente

• Queda de Tensão : <= 1 V (2 A)

• Corrente Máxima de Carga : 12 A por módulo, 6 A por grupo

• Corrente de Surto : <= 7,5 A por 50 ms

• Tempo de Resposta : <= 1 ms (estado 0 para estado 1, e estado 1 para estado 0)

• Corrente de Fuga : <= 1 mA (60 V)

• Indutância da Carga : Indutância (H) = 0,5 / ((corrente (A))² × (frequência de comutação (Hz)))

• Classificação do Fusível Associado : 2 A por ponto, 8 A por grupo

• Isolamento Entre Canais e Barramento : 2500 Vrms DC por 1 minuto

• Isolamento Entre Grupos : 700 Vrms DC por 1 minuto

• Tipo de Proteção : Proteção interna de saída por fusível de 8 A por grupo

• Dissipação de Potência : 1 W + (1 V × corrente total de carga do módulo)

• Marcações : CE

• Sinalização Local :

• 1 LED verde (comunicação do barramento presente, Ativo)

• 1 LED vermelho (falha externa detectada, F)

• 16 LEDs verdes (status da entrada)

• Requisito de Corrente do Barramento : 160 mA

• Formato do Módulo : Padrão
