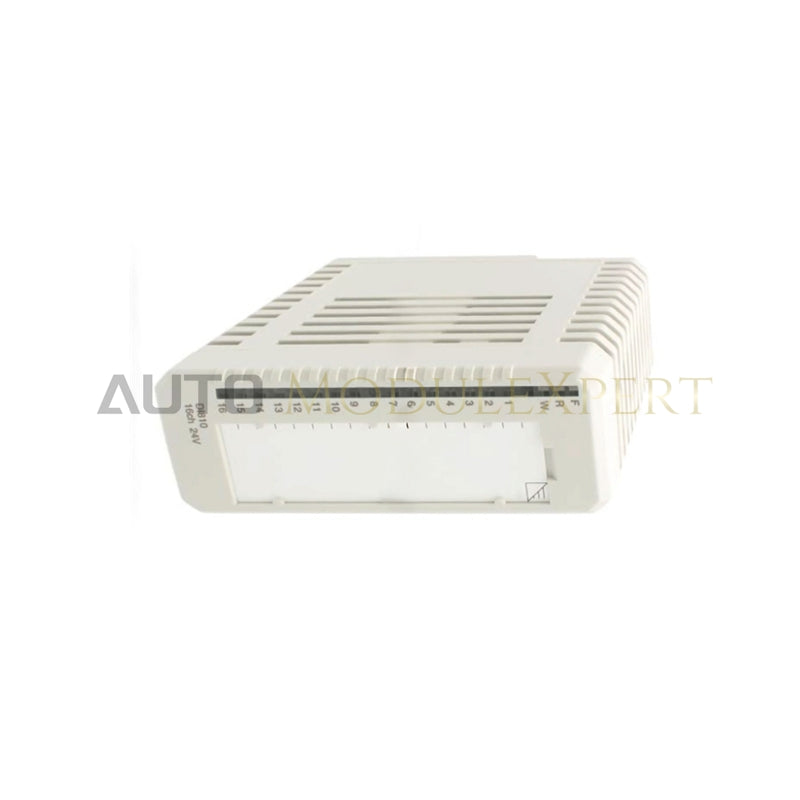

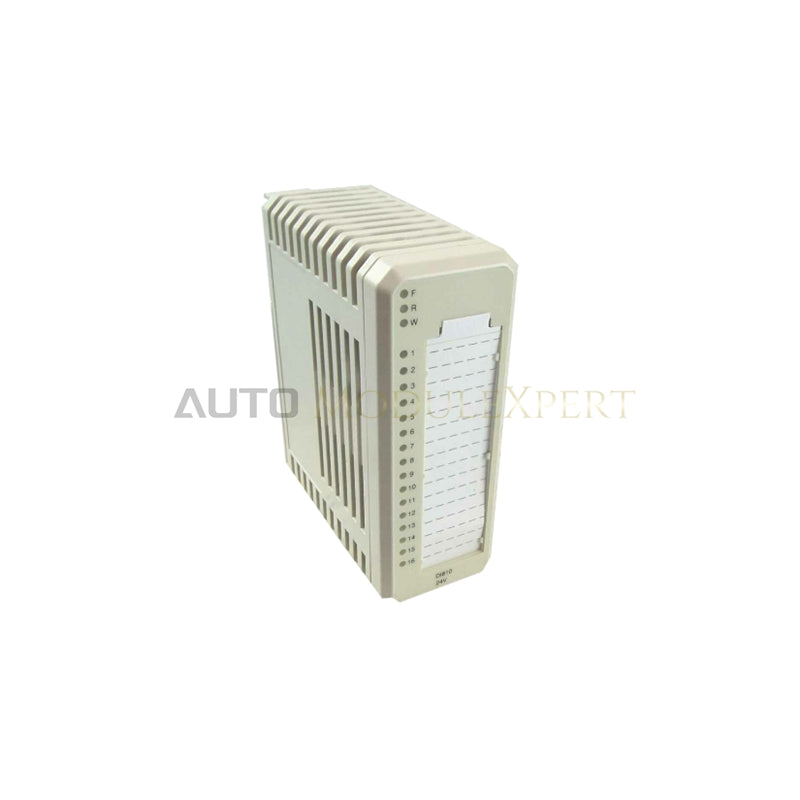

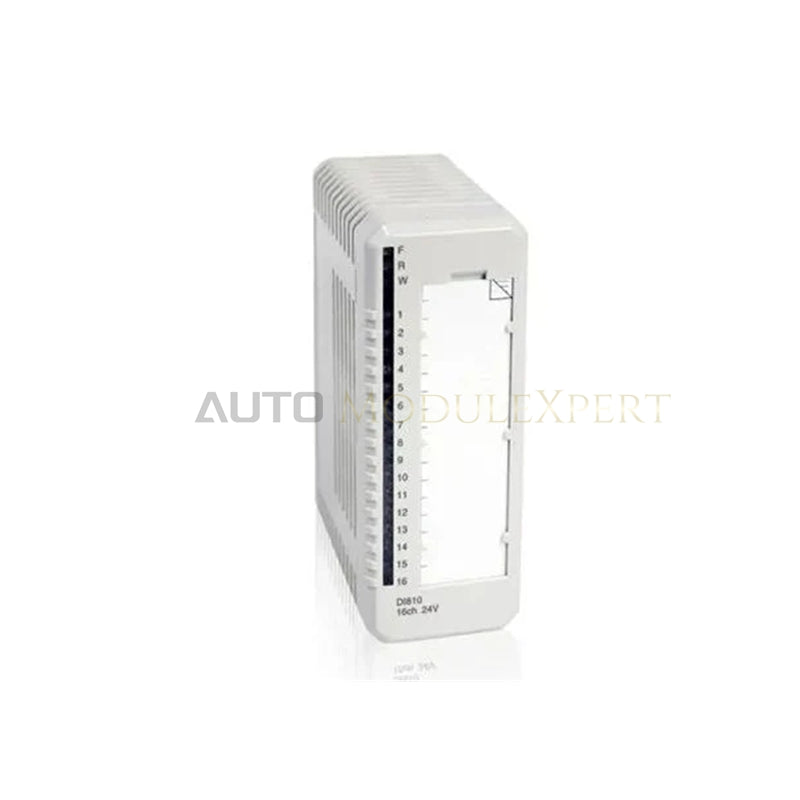

Módulo de Entrada Digital ABB DI810 3BSE008508R1 S800

Configurado para aquisição de sinais digitais de 24 VCC e supervisão de status em plataformas de E/S ABB S800, o ABB DI810 3BSE008508R1 (módulo de entrada digital DI810) proporciona execução física/elétrica direta.

Detalhamento do Sufixo e Matriz do Modelo

Especificações de Hardware

Velocidade de Comunicação no Barramento do Backplane e Isolação Entre Canais

O ABB DI810 3BSE008508R1 conecta-se diretamente ao backplane ModuleBus para manter alta velocidade de comunicação e transmissão determinística de estados. Cada canal de entrada incorpora barreiras individuais de isolação óptica, circuitos de limitação de corrente e filtragem EMC dedicada para suprimir transientes de campo. As entradas de supervisão da tensão do processo detectam ativamente falhas de alimentação em cada grupo isolado de 8 canais e acionam interrupções de falha no backplane ModuleBus para proteger a execução da lógica a montante.

Perguntas Frequentes

P: Como o módulo DI810 sinaliza uma perda da tensão do processo de campo?

R: Cada grupo isolado de 8 canais inclui uma entrada dedicada de supervisão da tensão do processo, que detecta falhas de alimentação e transmite sinais de erro dos canais diretamente ao controlador por meio da interface ModuleBus.

P: Quais são os requisitos de corrente e potência extraídos do backplane ModuleBus?

R: O módulo DI810 consome uma corrente baixa de 50 mA do barramento lógico ModuleBus de +5 VCC, resultando em uma dissipação total de potência típica de 1,8 W.

P: Quais Unidades de Terminação de Módulo (MTUs) são compatíveis com a instalação física do DI810?

R: O módulo é instalado diretamente em unidades de terminação S800 padrão, incluindo os modelos TU810, TU812, TU814, TU818, TU830, TU833, TU838 e TU850, usando o código de codificação AA.

Diretrizes de Instalação em Campo

• Defina a roda de codificação mecânica da Unidade de Terminação de Módulo (MTU) correspondente na posição AA antes de montar o módulo DI810.
• Certifique-se de que a alimentação do ModuleBus do backplane esteja isolada antes de conectar ou remover o módulo da base da unidade de terminação.
• Conecte a alimentação externa de 24 VCC do circuito aos terminais dos dois grupos isolados para garantir a funcionalidade ativa de supervisão da tensão do processo em todos os 16 canais.
• Conecte os fios de drenagem da blindagem à barra de aterramento designada da MTU para garantir o desempenho adequado dos componentes EMC e a proteção contra transientes.
