Descrição

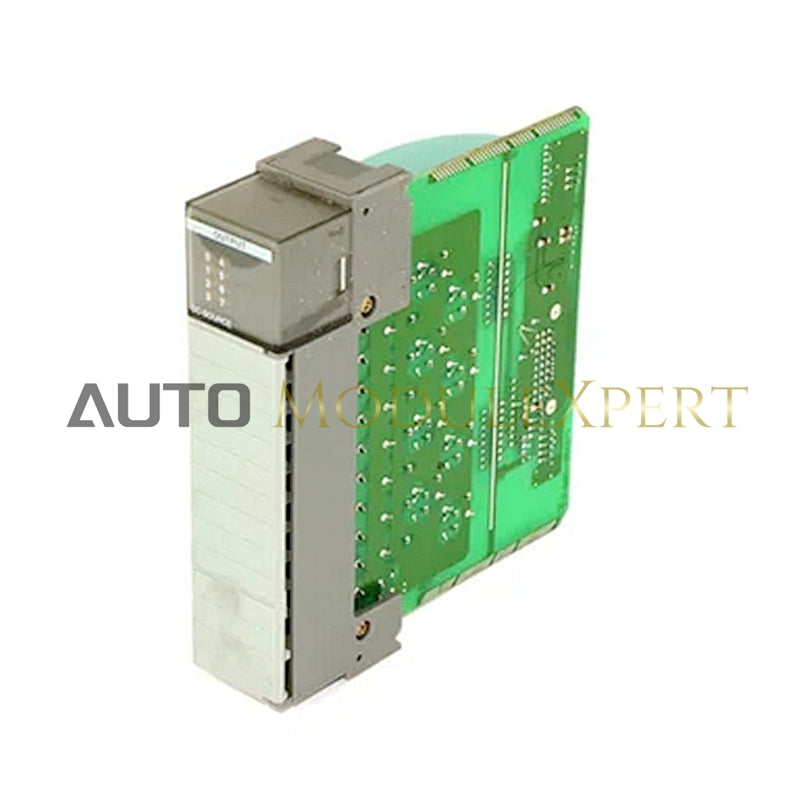

Allen-Bradley 1746-OB8 é um Módulo de Saída DC da série SLC 500, projetado para aplicações de alta corrente com 8 canais de saída. Opera com uma faixa de tensão de 24V DC e oferece controle confiável e eficiente de dispositivos externos.

Informações Gerais

• Número da Peça: 1746-OB8
• Série: SLC 500
• Tipo de Módulo: Módulo de Saída Digital DC
• Saídas: 8
• Faixa de Tensão: Fonte DC de 10-50 V
• Corrente por Saída: 1 A ou 0,5 A
• Corrente por Módulo: 8 A ou 4 A
• Corrente do Backplane (5V DC): 135 mA
• Aplicações: Alta Corrente

Especificações Técnicas

• Dissipação de Calor: 6,9 W (total), 0,775 W por ponto de saída
• Corrente de Surto: Até 3 A por ponto de saída por 10 ms
• Resposta ao Degrau: 60 ms (entrada), 2,5 ms (saída)
• Queda Máxima de Tensão em Estado Ligado: 1,2 V a 1 A
• Fuga em Estado Desligado: 1 mA
• Isolamento Eletro-óptico: 1500 V entre terminais I/O e dispositivo lógico de controle

Condições Ambientais

• Temperatura de Operação: 0°C a 60°C
• Temperatura de Armazenamento: -40°C a 85°C
• Umidade de Operação: 5% a 95% (sem condensação)

Certificações

• Listagem UL
• Conformidade CE
• Certificação CSA
• Certificação C-Tick

Características

• Capacidade de Alta Corrente: Suporta até 8 A por módulo
• Proteção contra Corrente de Surto: Suporta surto de 3 A por saída por 10 ms
• Dissipação de Calor Eficiente: Dissipação total de calor de 6,9 W
