Descrição do Produto

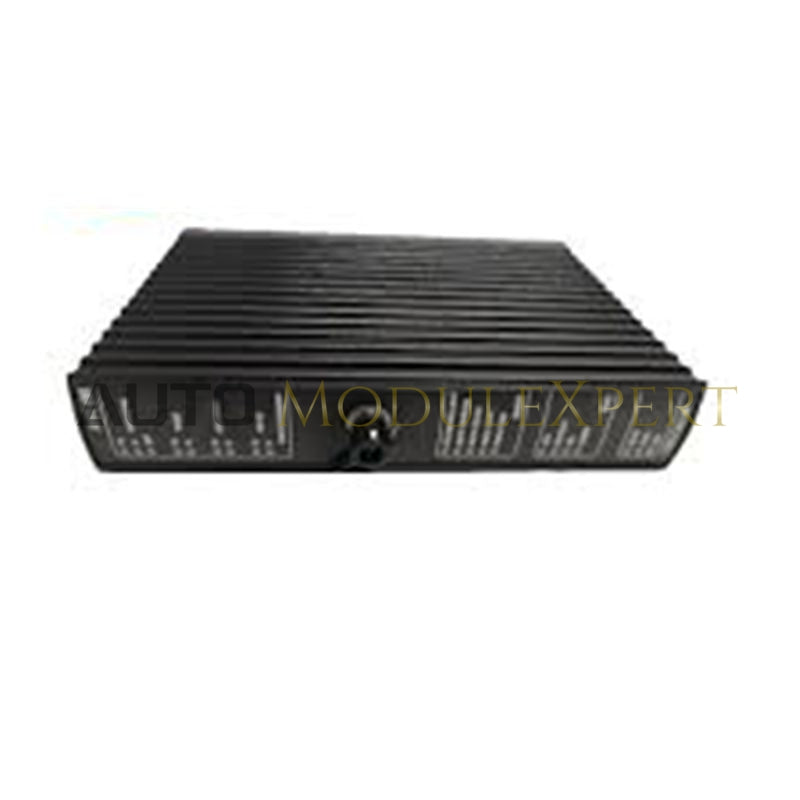

O Módulo Processador Principal Triconex 3101 funciona como a unidade central de processamento para sistemas de segurança tolerantes a falhas Triconex, oferecendo controle de alta integridade para ambientes industriais críticos para a missão. Construído com dois processadores Motorola MPC860 de 32 bits, o módulo separa o processamento de aplicação (SX) e o processamento de E/S (IOX), garantindo a execução determinística da lógica de segurança e comunicação confiável do sistema.

Equipado com Flash PROM, DRAM e NVRAM, o 3101 oferece armazenamento seguro e execução de programas de controle, dados de sequência de eventos (SOE) e variáveis retentivas. Uma arquitetura de memória compartilhada e um bus de diagnóstico baseado em HDLC permitem a troca eficiente de dados entre processadores e módulos de E/S, enquanto a proteção CRC e paridade de byte asseguram a integridade robusta dos dados.

Operando com 24 VDC de alimentação lógica e uma tolerância de tensão estendida, o 3101 é ideal para aplicações industriais severas como óleo e gás, processamento químico e geração de energia, onde a operação contínua e a segurança funcional são essenciais.

Principais Características

• Dois processadores Motorola MPC860 de 32 bits (SX e IOX) a 50 MHz

• Processamento dedicado para lógica de aplicação e gerenciamento de E/S

• 6 MB Flash PROM, protegido por CRC para armazenamento de aplicações

• 16 MB DRAM para execução SX e IOX com paridade de byte

• 8 KB NVRAM, protegido por CRC para variáveis retentivas

• 128 KB de memória compartilhada para comunicação SX/IOX

• Bus de diagnóstico HDLC de 2 Mbps para monitoramento da saúde do sistema e dos módulos

• Opera em 24 VDC nominal com tolerância estendida de tensão

• Design compacto e robusto com peso do módulo de 1,5 kg

Especificações Técnicas
