Descrição

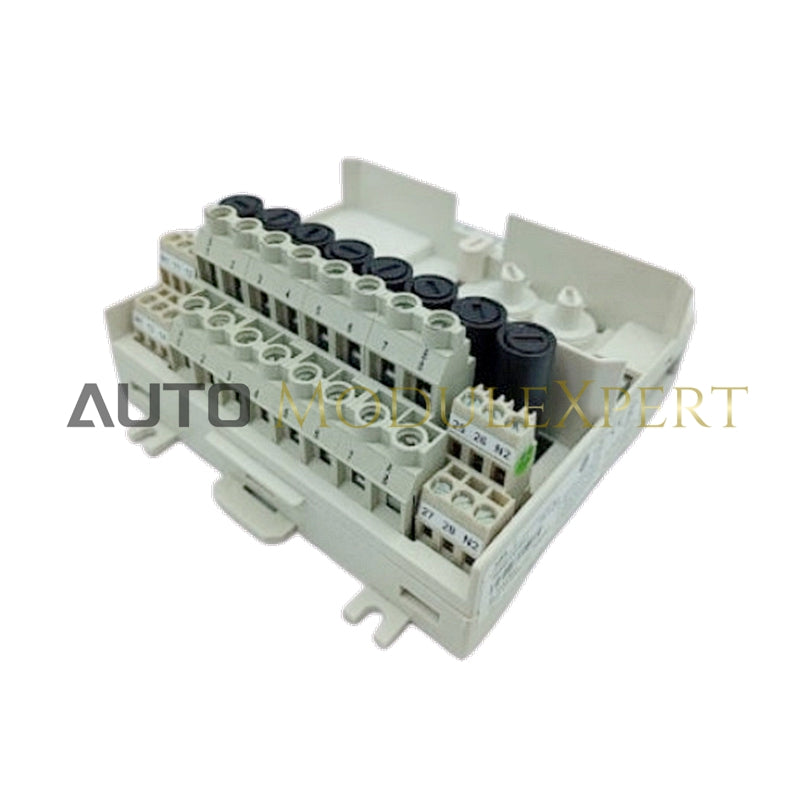

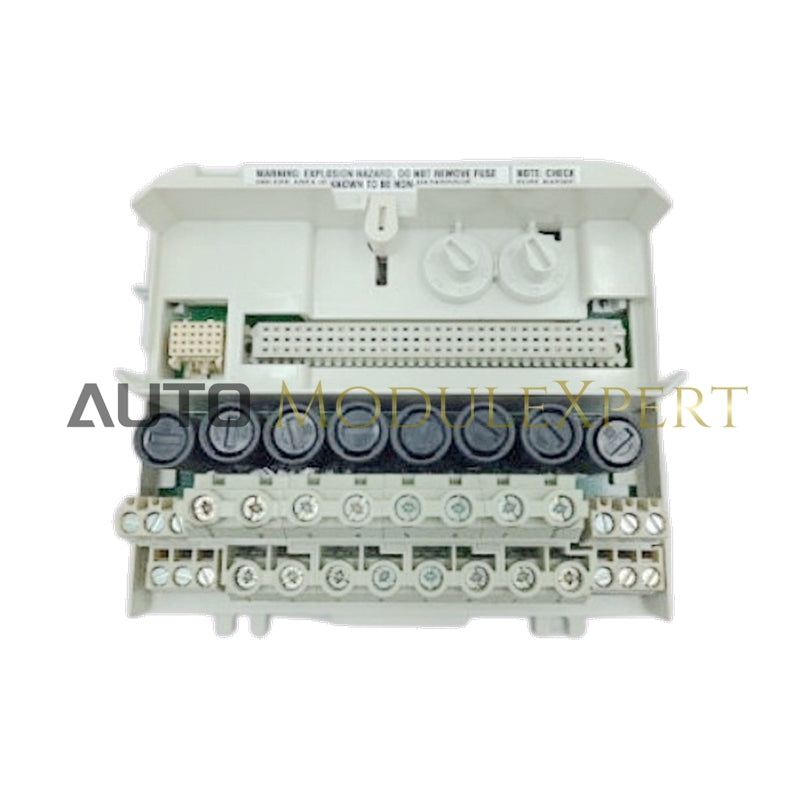

3BSE013238R1 é o módulo ABB TU837V1 MTU com 8 canais de E/S, projetado para uso com os módulos de E/S DO820 e DO821. Ele oferece uma conexão robusta de bloco terminal para várias aplicações industriais, suportando configurações de E/S simples e redundantes.

Parâmetros Elétricos

• Tensão: 250V

• Corrente Máxima por Canal I/O: 3 A

• Conexão de Processo de Corrente Máxima: 10 A

• Tensão de Teste Dielétrica: 2000 V AC

Conexões de Fios e Terminais

• Conexão de sinal:

• Sólido: 0,2 - 6 mm²

• Fio flexível: 0,2 - 4 mm², 24 - 10 AWG

• Conexão de retorno:

• Sólido: 0,2 - 4 mm

• Fio encordoado: 0,2 - 2,5 mm², 24 - 12 AWG

• Torque Recomendado: 0,5 - 0,6 Nm

• Comprimento de decapagem:

• Sinal: 8 mm

• Retorno: 7 mm

Dimensões Mecânicas

• Largura: 126 mm (incluindo conector), 120,5 mm (instalado)

• Profundidade: 64 mm (incluindo terminais)

• Altura: 110 mm

• Peso: 0,26 kg

Informações Adicionais

• Montagem: Ambos os sentidos

• Número de Canais de E/S: 8

• Categoria WEEE: 5 (Equipamento Pequeno)

• Baterias: 0
