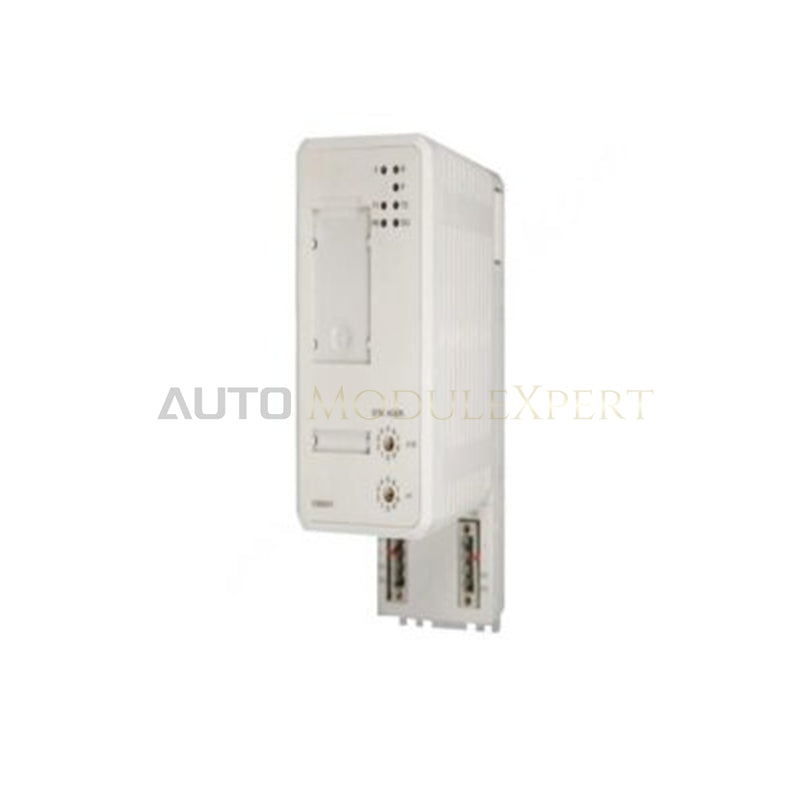

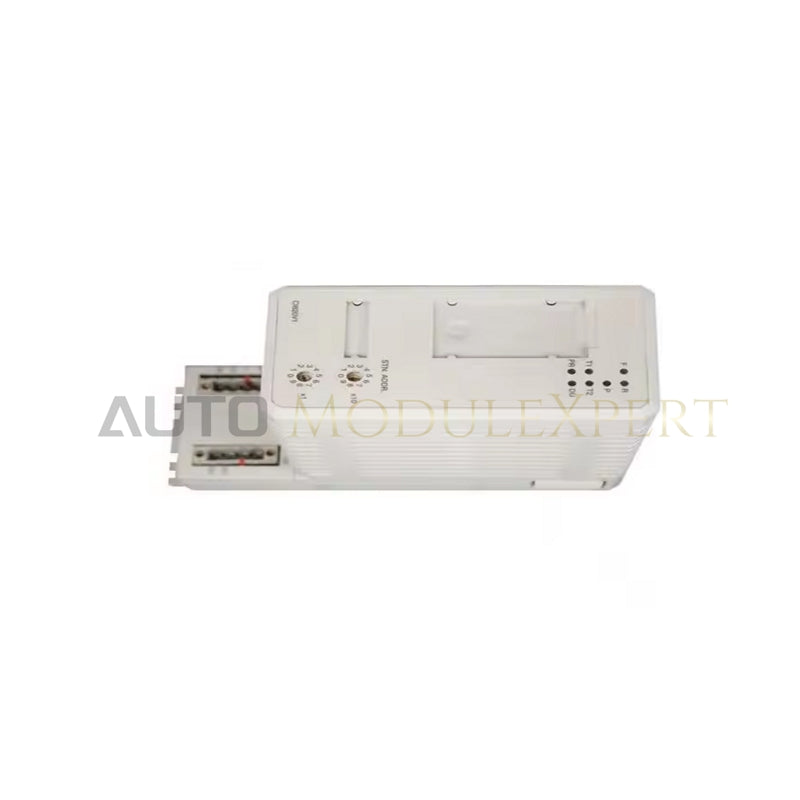

Módulo de entrada analógica ABB AI815 3BSE052604R2 da série S800 I/O

O ABB AI815 3BSE052604R2, também catalogado como módulo de entrada analógica AI815, funciona como um componente de hardware dedicado à aquisição de sinais de campo multicanais em redes S800 I/O e DCS System 800xA. Ele processa até 8 canais de entrada de tensão ou corrente configuráveis, fornecendo variáveis de campo digitalizadas pelo backplane ModuleBus e, ao mesmo tempo, impondo limites rigorosos aos parâmetros de sinal para evitar contaminação entre canais ou degradação do hardware durante a operação contínua.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e condicionamento de sinal

O módulo ABB AI815 utiliza uma interface ModuleBus determinística para manter uma resposta dinâmica rápida em todos os 8 canais analógicos. Operando com um tempo de ciclo de atualização interno de 10 ms e um tempo de subida do filtro de entrada de 290 ms (0-90%), o módulo converte sinais físicos dos sensores em buffers de dados estruturados no backplane sem comprometer a precisão da medição (+/-0.1%). A integridade do sinal permanece preservada mesmo em ambientes elétricos com alto nível de ruído devido ao isolamento galvânico por grupos em relação ao terra. Os circuitos de distribuição do loop de corrente incorporam limites de sobrecorrente específicos por canal e alimentações supervisionadas, evitando que curtos-circuitos localizados na fiação de campo causem uma falha completa do barramento do backplane do módulo ou reinicializações do sistema.

Perguntas frequentes

P: É possível misturar sinais de entrada de tensão e corrente em diferentes canais do mesmo módulo AI815?

R: Não. As configurações de entrada de tensão e corrente não podem ser misturadas no mesmo módulo AI815. Todos os 8 canais de um único módulo devem ser configurados uniformemente para operar no modo de tensão ou no modo de corrente.

P: Quais parâmetros de alimentação são necessários ao utilizar transmissores HART externos com o AI815?

R: O AI815 distribui alimentação supervisionada e limitada em corrente diretamente para sensores de 2 ou 3 fios. Quando uma fonte de alimentação externa fornece energia aos transmissores, a fonte externa deve ser compatível com HART para evitar distorções nas frequências de comunicação de passagem HART.

Diretrizes de instalação em campo

Monte o módulo AI815 na base de terminais S800 I/O designada, instalada em conjuntos padrão de trilho DIN. Certifique-se de que os pinos do conector ModuleBus estejam corretamente alinhados antes de aplicar pressão física para encaixar o módulo no backplane. Mantenha uma folga mecânica mínima de 10 mm em todos os lados para permitir a dissipação adequada do calor por convecção durante a operação contínua com temperatura ambiente de até 55 deg C.

A fiação de campo deve utilizar cabos de par trançado blindado, com uma distância total máxima do loop não superior a 600 m. Conecte as blindagens dos cabos de campo diretamente à barra de aterramento usando abraçadeiras de baixa impedância, mantendo os fios de dreno expostos da blindagem com menos de 25 mm de comprimento. Passe as linhas de alimentação auxiliar de 24 VDC e os cabos de sinal de baixa tensão de 4-20 mA em eletrodutos separados, isolados da fiação de controle de motores de alta tensão ou de acionamentos CA, para evitar interferência eletromagnética.
