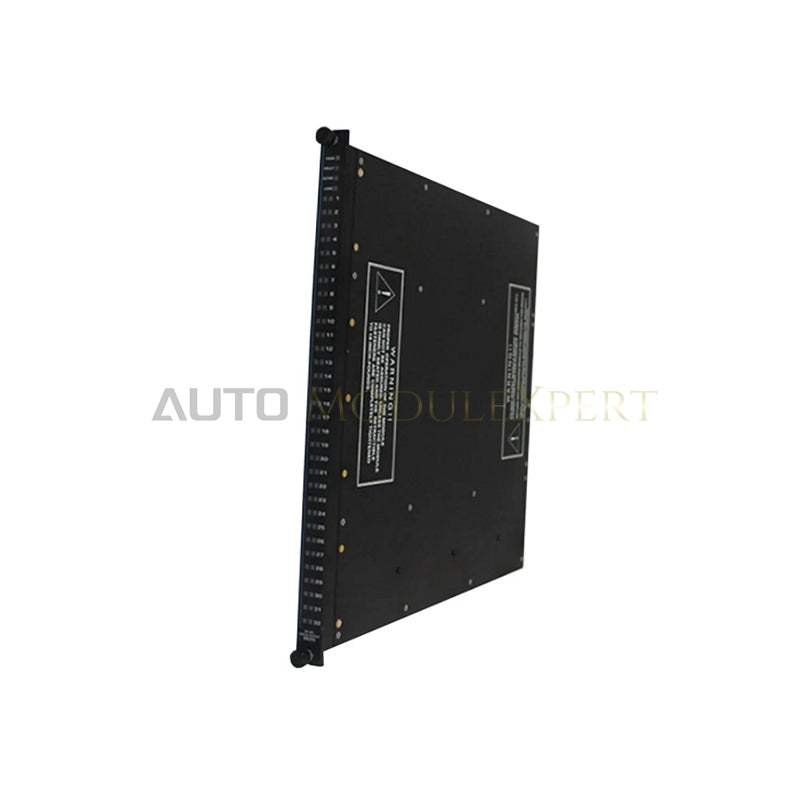

Módulo de Comunicação Aprimorada Triconex 4329G

O Triconex 4329G, também catalogado como Módulo de Comunicação Aprimorada 4329G, funciona como um componente de hardware dedicado à troca determinística de dados de rede nas plataformas de Sistema Instrumentado de Segurança Tricon V9 e V10. O módulo gerencia duas interfaces de rede Ethernet para facilitar a comunicação Modbus TCP de alta velocidade entre os processadores de lógica de segurança e os Sistemas de Controle Distribuído (DCS) ou as Interfaces Homem-Máquina (HMI) upstream. Os manipuladores de protocolo internos transferem a carga da tradução de rede dos processadores principais, protegendo as velocidades de resposta dos loops de segurança em tempo real.

Especificações de Hardware

Redundância Modular Tripla e Isolamento da Rede de Segurança

A unidade faz interface diretamente com a arquitetura de redundância modular tripla (TMR) 2oo3 para manter a integridade do canal de comunicação sem expor a lógica de segurança principal a falhas da rede externa. O robusto isolamento galvânico nas portas de rede interrompe loops de potencial de terra e bloqueia surtos de tensão transitórios originados nos switches Ethernet da planta. Ao isolar o tráfego de dados externo não crítico dos canais primários de execução de segurança, o hardware impõe um desempenho determinístico do sistema e oferece suporte à conformidade com a certificação SIL3 em todas as funções instrumentadas de segurança.

Perguntas frequentes

P: Como o módulo de comunicação mantém os diagnósticos do sistema durante interrupções do link de rede?

R: O módulo incorpora registros de estado de hardware independentes que registram continuamente o status do link, os erros de quadro e as taxas de colisão. Se um cabo Ethernet for desconectado ou sofrer interferência de ruído, o módulo sinaliza uma falha de diagnóstico aos processadores TMR principais, permanecendo online sem interromper a execução da lógica de segurança em segundo plano.

P: São necessárias restrições especiais de troca a quente ao substituir o módulo em um chassi operacional?

R: A substituição em campo pode ser realizada sob condições de alimentação ativa, desde que os caminhos de comunicação redundantes adjacentes permaneçam ativos. Os clipes de mola de aterramento entram em contato com o gabinete do chassi antes do encaixe dos pinos do barramento durante a inserção, impedindo que uma descarga estática corrompa os quadros de comunicação do backplane.

Diretrizes de instalação em campo

Os técnicos de montagem devem alinhar corretamente os trilhos-guia do módulo com o slot do chassi antes de aplicar força de inserção. Encaixe completamente os conectores de pinos do backplane no conjunto do backplane e aperte os parafusos de retenção superior e inferior para evitar desgaste por atrito dos pinos sob vibração operacional contínua.

Encaminhe as linhas de comunicação Ethernet por dutos dedicados para fiação de baixa tensão, mantendo uma distância física mínima de cabos de motores CA de alta corrente ou fontes de alimentação chaveadas. Aterre as camadas de blindagem dos cabos de rede ao barramento de aterramento do gabinete principal em um único ponto de referência. Verifique se as temperaturas ambientes de operação permanecem dentro da faixa especificada de -20 a +70 graus C para garantir a longevidade dos componentes.
