Visão Geral

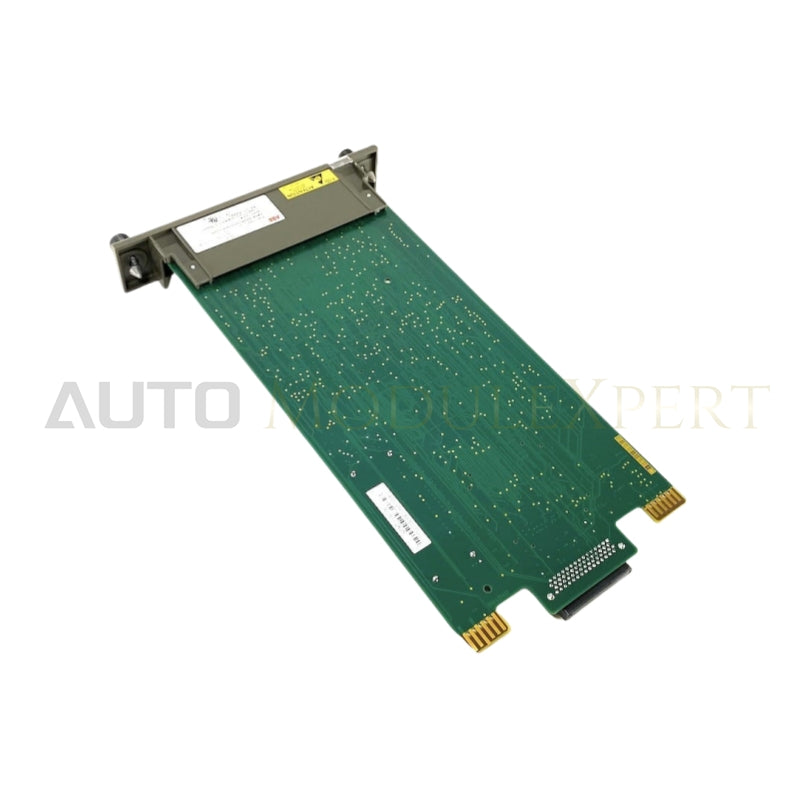

O Controlador Harmony Bridge (BRC-300) é um controlador de processo de alto desempenho e alta capacidade, projetado para integrar-se perfeitamente tanto com I/O em bloco Harmony quanto com I/O em rack Harmony dentro do Sistema de Gerenciamento e Controle Symphony™ Enterprise. Este controlador montado em rack é totalmente compatível com o sistema INFI 90® OPEN em termos de funcionalidade, comunicação e embalagem.

O controlador BRC-300 é responsável por coletar E/S do processo, executar algoritmos de controle e enviar sinais de controle para vários dispositivos de nível de processo. Ele também facilita a importação e exportação de dados do processo entre outros controladores e nós do sistema, além de aceitar comandos de controle de operadores e computadores conectados à rede.

Especificações

Microprocessador: Processador de 32 bits operando a 160 MHz

Memória: Toda a memória possui um caminho de dados de 32 bits

Requisitos de Energia:

• Controlador: 5 VCC a 2 A; 10 W típico
• PBA: 5 VCC a 100 mA; 0,5 W típico

Suporte à Estação:

• IISAC01: 64 estações seriais de 40 kbaud
• Estações Seriais: Oito estações seriais de 5 kbaud

Link de Comunicação Redundante do Controlador: 4 MHz por byte por segundo (operação normal)

Programabilidade: FCs, C, Batch 90 (futuro)

Dimensões:

• Controlador:
  • Largura: 35,56 mm (1,40 pol.)
  • Altura: 177,80 mm (7,00 pol.)
  • Comprimento: 298,45 mm (11,75 pol.)
• PBA:
  • Largura: 31,08 mm (1,22 pol.)
  • Altura: 93,50 mm (3,68 pol.)
  • Comprimento: 130,50 mm (5,14 pol.)

Peso:

• Controlador: 0,70 kg (24,69 oz)
• PBA: 0,14 kg (4,8 oz)

Portas de Comunicação:

• 2 RS-232-C ou 1 RS-232-C e 1 RS-485
• 1 canal IISAC01

Temperatura Ambiente: 0°C a 70°C (32°F a 158°F)

Umidade Relativa:

• 0% a 95% de umidade relativa até 55°C (131°F) sem condensação
• 0% a 45% de umidade relativa a 70°C (158°F) sem condensação

Pressão Atmosférica: Nível do mar até 3 km (1,86 mi)
