Visão Geral

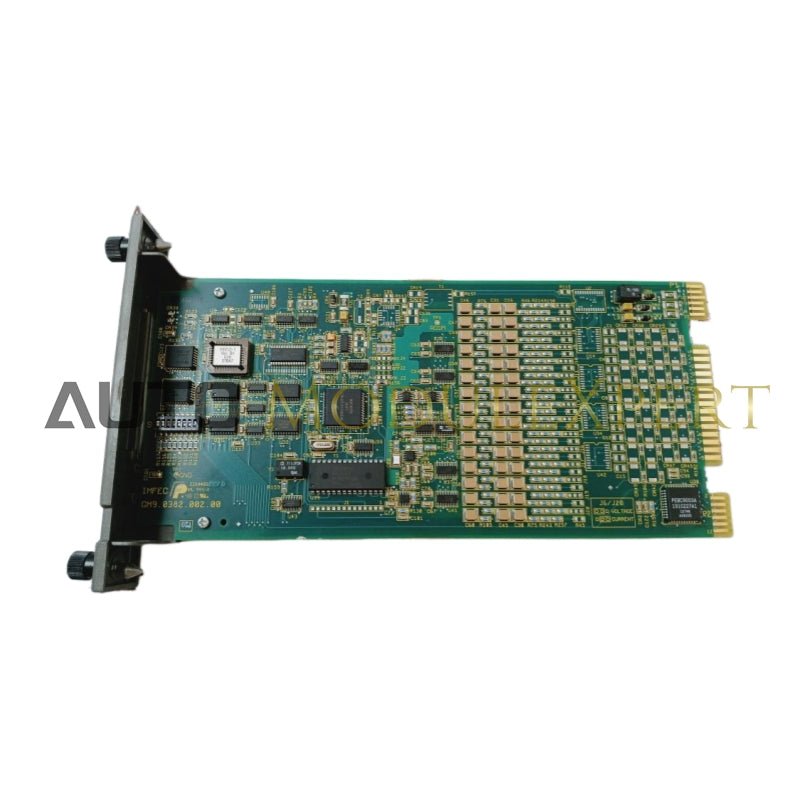

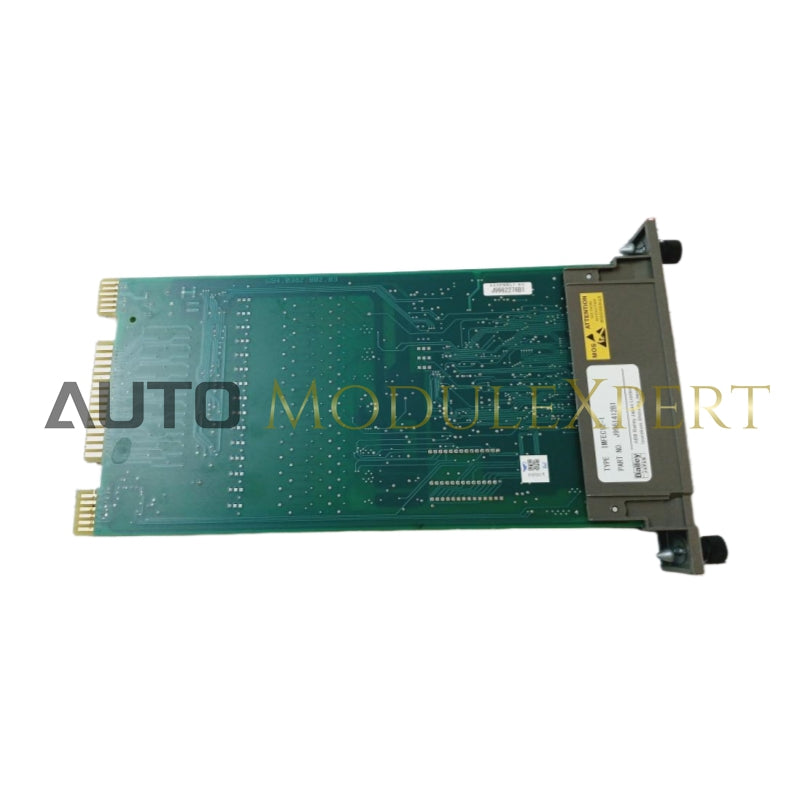

O módulo de Entrada Analógica de Alto Nível IMFEC12 (FEC) é projetado para entrada de até 15 canais de sinais analógicos no módulo processador multifuncional (MFP) ou controlador multifuncional (MFC).

Em contraste, o módulo de Entrada Analógica de Alto Nível IMFEC11 (FEC) pode lidar com 15 canais de sinais analógicos ou sinais digitais codificados por deslocamento de frequência (FSK). Ele executa todas as funções do módulo IMFEC12 e, adicionalmente, fornece comunicação com transmissores digitais inteligentes FSK da Bailey-Fischer & Porter e outros dispositivos inteligentes, seja em uma configuração de barramento de campo ou ponto a ponto.

Especificações

Requisitos de Energia

• Potência de Operação:
  • 5 VCC, ±5% a 85 mA (típico)
  • +15 VCC, ±5% a 25 mA (típico)
  • -15 VCC, ±5% a 20 mA (típico)
• Dissipação de Potência: 1,1 W (típico)
• Categoria de Sobretensão: I para energia conforme ANSI/ISA S82.01-1994

Operando

• Entradas Analógicas: 15 canais configurados independentemente
• Faixas de Entrada Analógica:
  • 4 a 20 mA
  • 1 a 5 VCC
  • 0 a 1 VCC
  • 0 a 5 VCC
  • 0 a 10 VCC
  • -10 a +10 VCC
• Atualizações Analógicas:
  • Conversões A/D: 5 vezes/seg
  • Atualizações Digitais FSK (apenas IMFEC11): 3 a 10 vezes/seg (em configuração de barramento de campo)
• Resolução A/D: 14 bits com polaridade
• Precisão Analógica:
  • 4 a 20 mA: 0,1%
  • 1 a 5 VCC: 0,1%
  • 0 a 5 VCC: 0,1%
  • 0 a 10 VCC: 0,1%
  • -10 a +10 VCC: 0,1%
  • 0 a 1 VCC: 0,25%
• Precisão Digital FSK (apenas IMFEC11): Igual à precisão do transmissor para cada entrada
• Tensão em Modo Comum: -12 VCC mínimo, +15 VCC máximo
• Faixa de Entrada:
  • ±12 VCC (±1 VCC)
  • ±10 VCC (±5 VCC)
  • ±5 VCC (±10 VCC)
• Rejeição em Modo Comum: Mínimo de 90 dB a 50/60 Hz
• Rejeição em Modo Normal: Mínimo de 70 dB a 50/60 Hz
• Impedância de Entrada: Maior que 1 MΩ (cada canal)
• Categoria de Sobretensão: III para entradas conforme ANSI/ISA S82.01-1994

Comunicação

• Taxa de Baud: 9600 baud

Ambiental

• Temperatura Ambiente: 0° a 55°C (32° a 131°F) (sem condensação)
• Umidade Relativa:
  • 5% a 95% até 55°C (131°F)
  • 5% a 45% a 70°C (158°F) (sem condensação)
• Pressão Atmosférica: Nível do mar até 3 km (1,86 mi)
• Qualidade do Ar: Não corrosivo

Montagem

• Ocupa um único slot em uma unidade de montagem de módulo padrão INFI 90 OPEN (MMU)
