Visão Geral

• Fonte de Alimentação: entrada AC 100-120/200-240 V, saída DC 24-28 V
• Potência Nominal: 240 W, 10 A
• Principais Características:
  • Design eficiente minimiza a geração de calor, reduzindo os custos operacionais.
  • Opções de módulo de redundância para energia de backup em aplicações críticas.
  • Compacto para maximizar o espaço utilizável dentro do painel.

Especificações

• Série do Produto: Bul. 1606-XL
• Tipo de Componente: Distribuição e Proteção de Energia
• Tipo de Entrada: Fonte de Alimentação com Modo Comutado (AC: 1-Fase)

Especificações de Entrada:

• Frequência de Entrada:
  • Nominal: 50/60 Hz
  • Mínima: 47 Hz
  • Máxima: 63 Hz
• Tensão de Entrada:
  • AC Mínima: 100 V
  • AC Máxima: 240 V
  • DC Mínima: 240 V
  • DC Máxima: 375 V
• Corrente Nominal: 2,6 A
• Corrente de Surto (Máx.): 30 A
• Tensão Nominal (AC, L-L): 230 V
• Tipo de Indicador: LED

Especificações de Saída:

• Tensão de Saída (DC):
  • Mínima: 24 V
  • Máxima: 28 V
• Corrente de Saída (RMS Nominal):
  • 10 A
  • 10 A @ 24 V DC
  • 8,6 A @ 28 V DC
• Potência Real de Saída (Nominal): 240 W
• Tensão de Ripple (P-P, Máx.): 30 mVpp
• Tempo de Retenção (Mín.): 25 ms

Desempenho:

• MTBF (Tempo Médio Entre Falhas): 425.000 horas
• Eficiência (Elétrica, Mín.): 90%

Especificações Físicas:

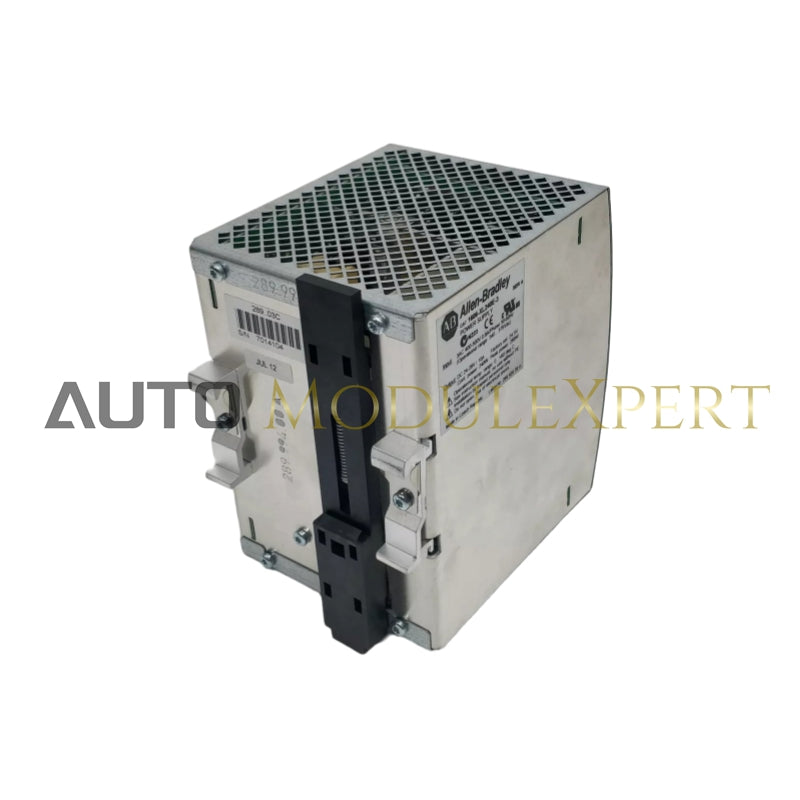

• Montagem: Montagem em Trilho DIN-35
• Classificação IP: IP20
• Temperatura de Operação:
  • Mínima: 0°C
  • Máxima: 70°C
