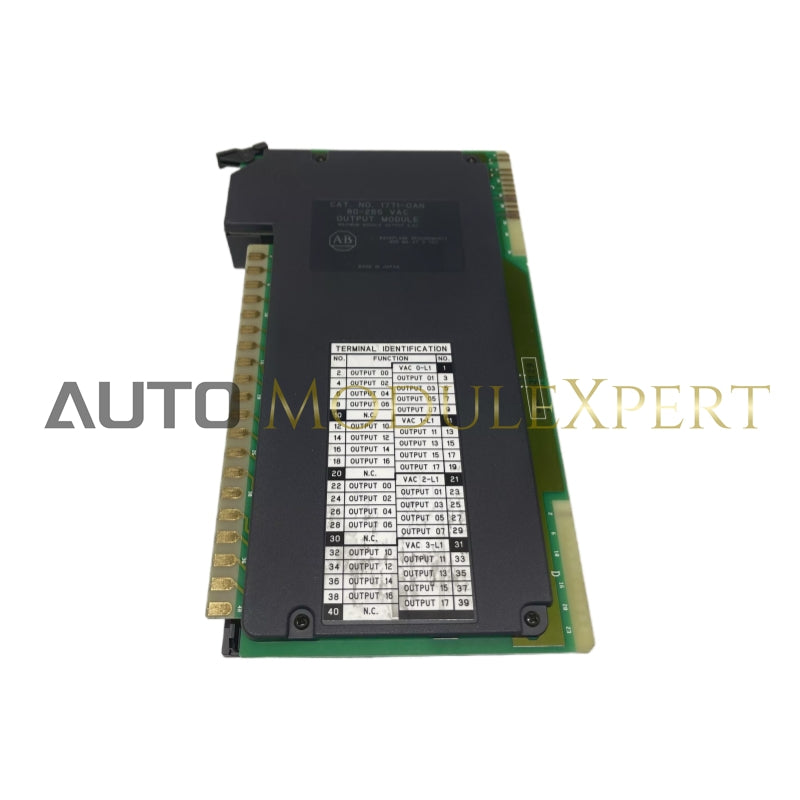

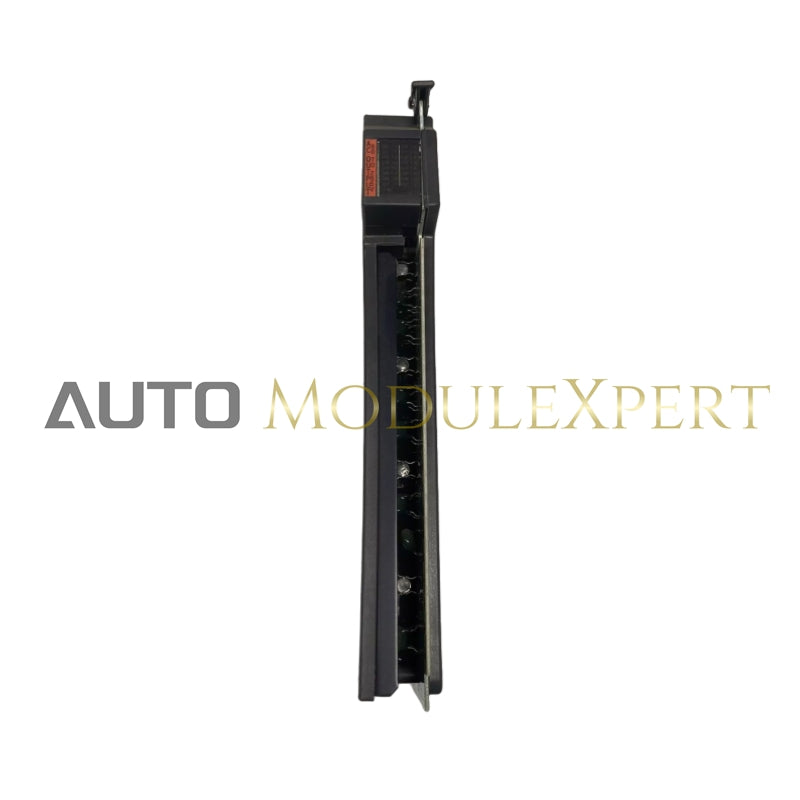

Visão Geral: Módulo de Saída 120V AC, 32 Saídas

Este módulo fornece 32 saídas, divididas em quatro grupos de oito. É compatível com vários módulos adaptadores de E/S projetados para links ControlNet, Universal Remote I/O e Extended Local I/O.

Principais Características:

• Compatível com o adaptador 1771-ASB para links de E/S com até 32 dispositivos.
• Funciona com opções de terminação de 82W ou 150W.

Especificações

Saídas

• Total de Saídas: 32 (4 grupos de 8).

Localização do Módulo

• Modelos de Chassi Compatíveis:
  • 1771-A1B a 1771-A4B ou posteriores.
  • Chassis de E/S 1771-AM1 e 1771-AM2.

Especificações Elétricas

• Faixa de Tensão: 80 a 265V AC, 47–63Hz.
• Tensão Nominal: 120V AC.
• Corrente Máxima de Saída:
  • Por Ponto: 1,0A a 30°C; reduz linearmente para 0,3A a 60°C.
  • Por Grupo: 2,0A a 30°C; reduz linearmente para 0,6A a 60°C.
  • Por Módulo: 8,0A a 30°C; reduz linearmente para 2,4A a 60°C.
• Corrente Máxima de Surto:
  • 10A por 25ms a 1Hz (30°C).
  • 10A por 25ms a 0,5Hz (60°C).
• Corrente Mínima de Carga: 10mA por saída.
• Queda de Tensão no Estado Ligado (Máx): 1,5V AC (rms) @ 1A.
• Corrente de Fuga no Estado Desligado (Máx):
  • 2,3mA por saída @ 230V AC, 60Hz.
  • 1,2mA por saída @ 120V AC, 60Hz.

Temporização

• Atraso do Sinal de Saída:
  • Desligado para Ligado: 1,0ms (máximo).
  • Ligado para Desligado:
    • 9,3ms @ 60Hz (máximo).
    • 11,0ms @ 50Hz (máximo).

Potência e Dissipação Térmica

• Dissipação de Potência:
  • Máxima: 16,2W.
  • Mínima: 1,0W.
• Dissipação Térmica:
  • Máxima: 55,4 BTU/h.
  • Mínima: 3,4 BTU/h.

Tensão de Isolamento

• Atende ou excede a Norma UL 508 e a Norma CSA C22.2 Nº 142.

Corrente do Backplane

• 800mA @ 5V DC (máximo).

Condições Ambientais

• Temperatura Operacional: 0°C a 60°C (32°F a 140°F).
• Temperatura de Armazenamento: -40°C a 85°C (-40°F a 185°F).
• Umidade Relativa: 5–95% (sem condensação).

Especificações Físicas

Condutores

• Bitola do Fio: 14 AWG (2mm²) flexível (máximo).
• Isolamento: 3/64 polegadas (1,2mm) (máximo).

Posições de Chaveamento

• Entre 16 e 18.
• Entre 22 e 24.

Fusíveis

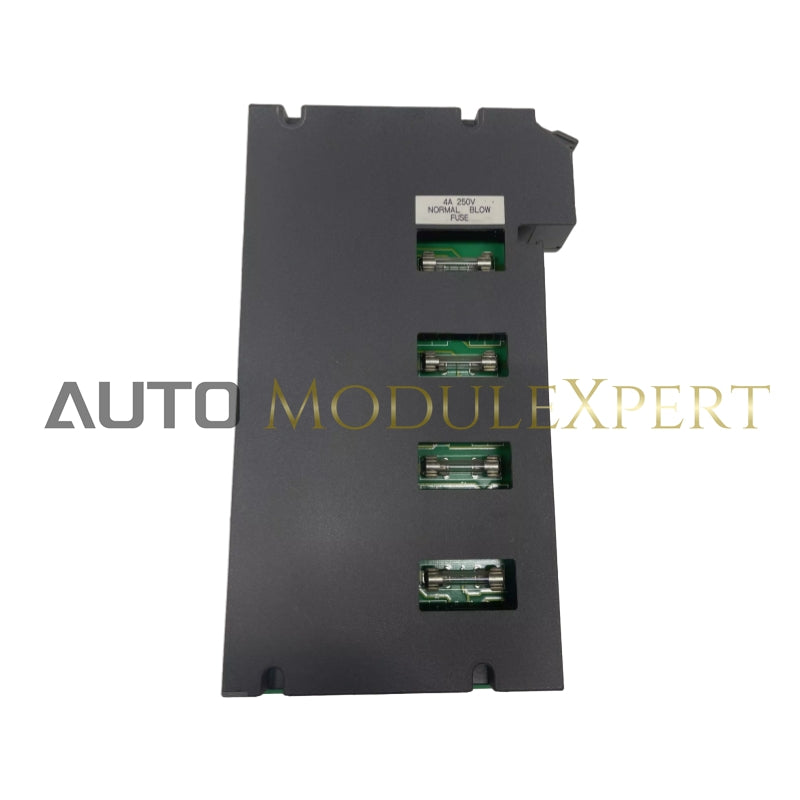

• Quatro fusíveis de 4,0A, 250V de ação normal (1 por grupo).

Braço de Fiação de Campo

• Modelo: 1771-WN.
• Torque do Parafuso do Braço de Fiação: 7–9 polegadas-libra.

Certificação

• Aprovações de Agências:
  • Certificado CSA.
  • Certificado CSA Classe I, Divisão 2, Grupos A, B, C, D.
  • Listagem UL.
  • Marca CE (para todas as diretivas aplicáveis).

Instruções de Instalação

• Consulte o documento 1771-5.31 para instruções detalhadas.
