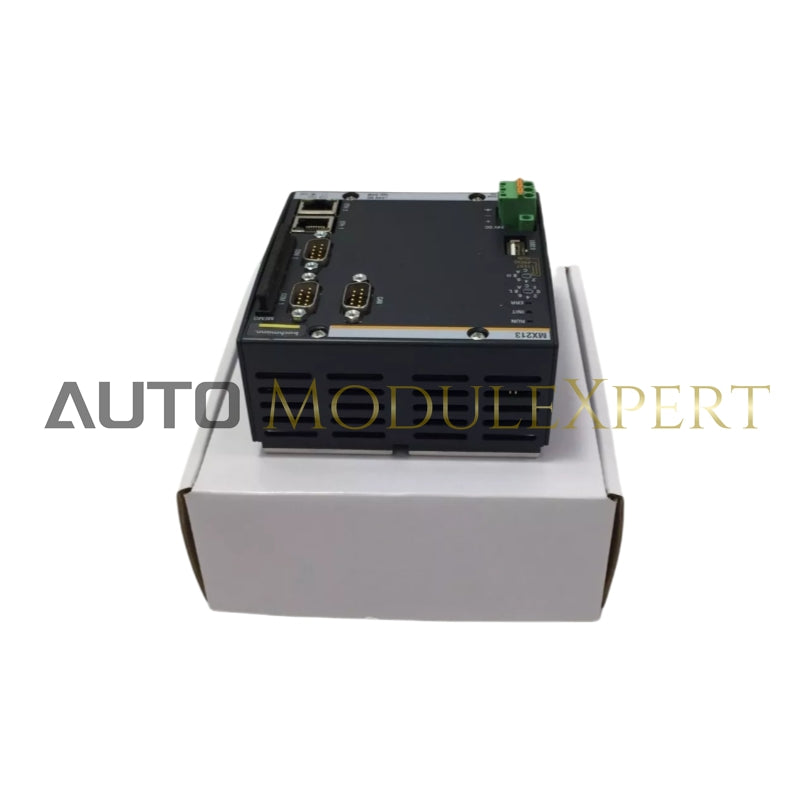

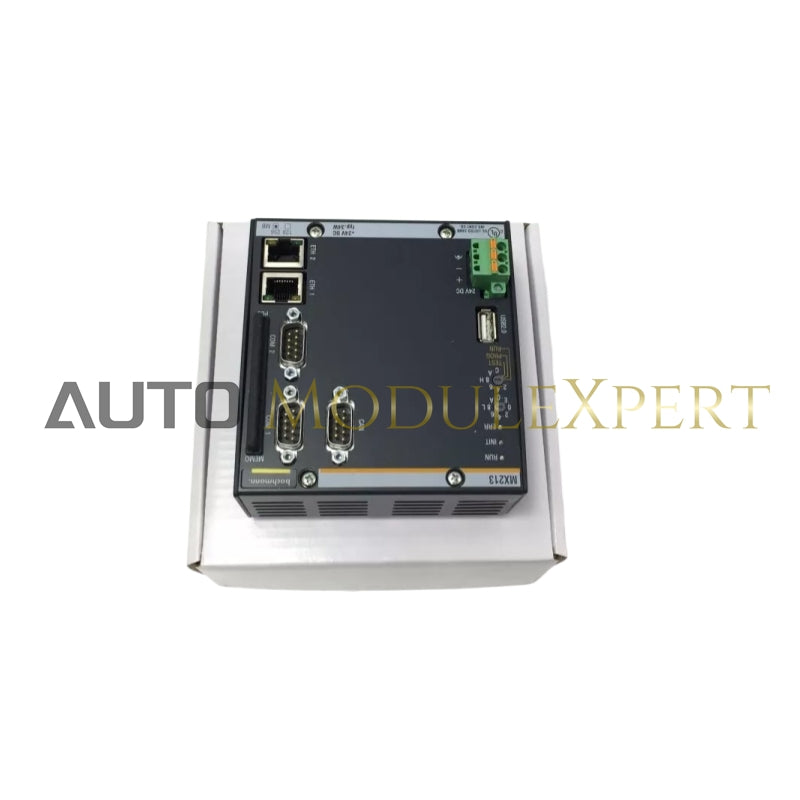

Visão geral da Série MX200 (Compacta)

Os módulos de processador da série MX200 são compactos e robustos, projetados para aplicações industriais. Com uma unidade de alimentação integrada que suporta a alimentação dos módulos de E/S e interfaces de comunicação, a série MX200 permite configurações completas de sistemas básicos em apenas duas larguras de módulo. Esses processadores oferecem desempenho de CPU escalável, adequado para aplicações de pequeno a médio porte, tais como:

• Controle de máquinas
• Controle de movimento simples
• Tarefas de comunicação
• Monitoramento de condição

A capacidade de multitarefa em tempo real permite que múltiplos programas rodem virtualmente em paralelo. Se for necessário um desempenho maior da CPU, as aplicações podem facilmente migrar para modelos de CPU mais potentes devido à estrutura padrão de programação.

Especificações

Processador

• Arquitetura: x86 / AMD LX
• CPU: Industrial de Baixa Voltagem
• Frequência do Clock:
  • MX207: 266 MHz
  • MX213: 266 MHz
  • MX220: 433 MHz
• Núcleos do Processador: 1
• Hyper-Threading: Não suportado
• Multitarefa: Suportado
• SMP em tempo real / Reserva de Núcleo: Não suportado

Memória

• Memória Principal / Partições: 256 MB / Suportado
• Ramdisk: Suportado
• Memória Retentiva (Retenção): 512 kB NVRAM
• Armazenamento em Massa (Integrado):
  • MX207/MX213: 64 MB
• Armazenamento em Massa (Removível):
  • Compact Flash (via tampa lateral)
  • PC-Card (16/32/64 MB)

Interfaces

• Subsistema de E/S:

  • Interface de Backplane Bachmann M1
  • Controlador de Imagem de Processo Integrado
  • Pulso de sincronização para E/S e barramentos de campo

• Ethernet:

  • MX207: 1x 10/100 Base-Tx (RJ45)
  • MX213/MX220: 2x 10/100 Base-Tx (RJ45), AutoNegociação, AutoCrossover

• Portas Seriais (COM):

  • MX207: Nenhum
  • MX213/MX220: 1x RS232 (D-SUB-9 m)

• USB: 1x USB 2.0 (Tipo-A)

• CAN:

  • 1x CAN / CANopen / J1939 (D-SUB-9 m), isolado, até 1 Mbit/s
  • Modos de Operação: Mestre CAN, Dispositivo IO CAN

Programação

• Idiomas: IEC 61131-3, C/C++, MATLAB®/Simulink®
• Módulos Funcionais: Controle de Movimento, Camming, CNC, Controle Adaptativo de Temperatura

Monitoramento

• Processador: Temperatura, Carga, Comportamento em Tempo de Execução e Proteção de Memória
• Carga de Rede: Suportada
• Monitoramento da Tensão de Alimentação: Com sinal de interrupção

Fonte de Energia

• Tensão de Alimentação: 24 VDC (18 a 34 V)
• Conector: Terminal para soquete KZ 51/03 RM 5.08; 3 pinos
• Consumo de Energia:
  • Sem E/S: 8 W (MX207) / 9.5 W (MX213/MX220)
  • Com E/S: 33.6 W
• Potência Nominal para E/S:
  • MX207: 18.25 W
  • MX213/MX220: 16.75 W

Condições Ambientais

• Temperatura de Operação: -30 a +60 °C (sem ventilador)
• Temperatura de Armazenamento: -40 a +85 °C
• Umidade: 5% a 95% (com/sem condensação)
• Altitude: Até 2000 m (operação reduzida até 4500 m)
• Proteção: IP20

Certificações

• Segurança do Produto: CE, cULus, CCC
• Aprovações Marítimas: DNV, LR, ABS, BV, NK, KR, RINA

Dimensões Físicas

• Número de Slots / Unidades de Módulo: 2
• Dimensões (L x A x P): 110 x 119 x 61 mm
• Peso: Aproximadamente 660 g (MX207) / 675 g (MX213/MX220)

Requisitos do Sistema

• Backplane: BS2xx, BS2xx/S, BS2xx/E
• Software: Mínimo MxCCore V3.80 (recomendado MxCCore V4.30)
