Visão Geral

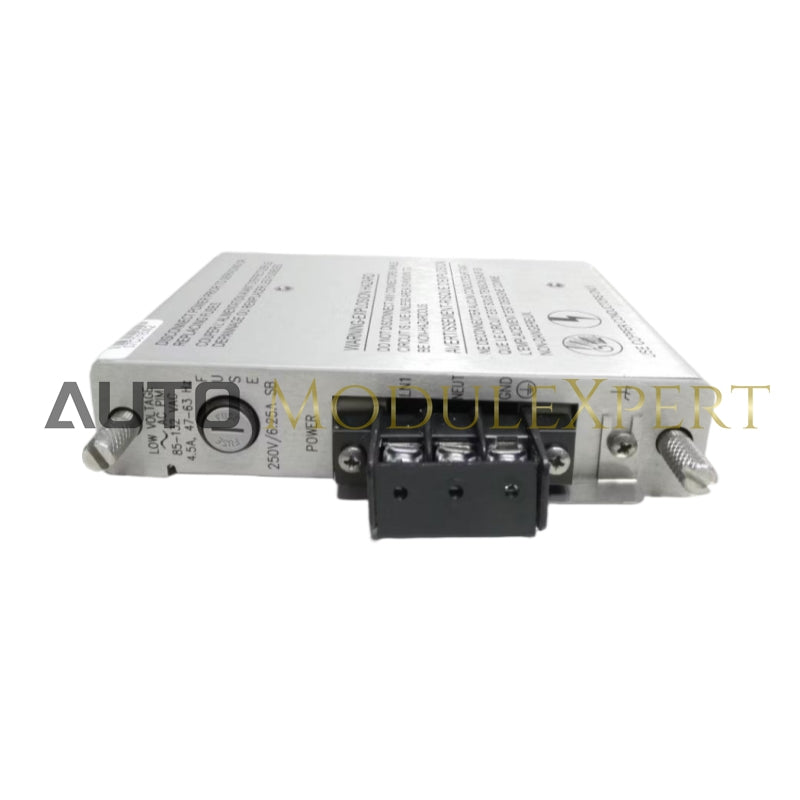

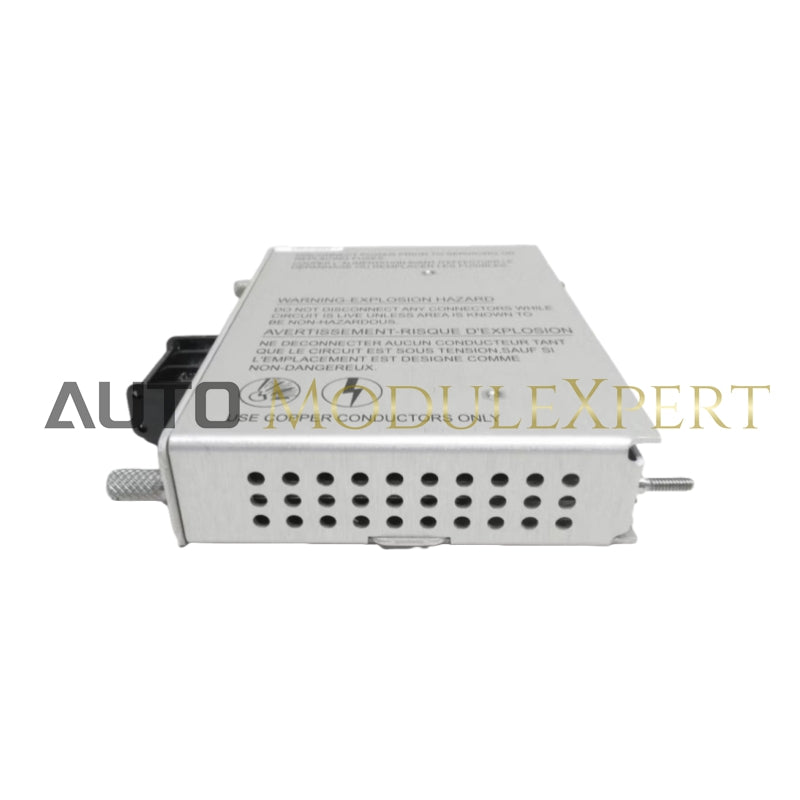

As Fontes de Alimentação 3500 são módulos de meia altura projetados para serem instalados nos slots especialmente designados no lado esquerdo do rack. Um rack 3500 pode acomodar uma ou duas fontes de alimentação (uma combinação de CA e/ou CC). Qualquer fonte de alimentação instalada pode alimentar todo o rack, com a segunda fonte atuando como reserva. Se duas fontes de alimentação estiverem instaladas, a fonte no slot inferior serve como fonte primária, e a fonte no slot superior serve como fonte reserva.

• Remover ou inserir um módulo de fonte de alimentação não interromperá a operação do rack desde que uma segunda fonte de alimentação esteja instalada.

Especificações

Opções de Tensão:

• CA de Alta Tensão

  • Utiliza a Fonte de Alimentação CA e o Módulo de Entrada da Fonte de Alimentação CA de Alta Tensão (PIM).
  • Tensão de Entrada:
    • Nominal: 220 Vac
    • Faixa: 175 a 264 Vac rms
    • Pico: 247 a 373 Vac pk
  • Frequência de Entrada: 47 a 63 Hz

• CA de Baixa Tensão

  • Utiliza a Fonte de Alimentação CA e o Módulo de Entrada da Fonte de Alimentação CA de Baixa Tensão (PIM).
  • Tensão de Entrada:
    • Nominal: 110 Vac
    • Faixa: 85 a 132 Vac rms
    • Pico: 120 a 188 Vac pk
  • Frequência de Entrada: 47 a 63 Hz

• CC de Alta Tensão

  • Utiliza a Fonte de Alimentação CC de Alta Tensão e o Módulo de Entrada da Fonte de Alimentação CC de Alta Tensão (PIM).
  • Tensão de Entrada: 88 a 140 Vcc

• Baixa Tensão DC

  • Utiliza a Fonte de Alimentação CC de Baixa Tensão e o Módulo de Entrada da Fonte de Alimentação CC de Baixa Tensão (PIM).
  • Tensão de Entrada: 20 a 30 Vcc

Limites Ambientais:

• Temperatura de Operação:

  • -30°C a +65°C (-22°F a +150°F)

• Temperatura de Armazenamento:

  • -40°C a +85°C (-40°F a +185°F)

• Umidade:

  • 95%, sem condensação

Dimensões e Peso:

• Dimensões (Altura x Largura x Profundidade):

  • 120,7 mm x 25,4 mm x 114,3 mm (4,75 in x 1,0 in x 4,5 in)

• Peso:

  • 0,34 kg (0,75 lb.)
