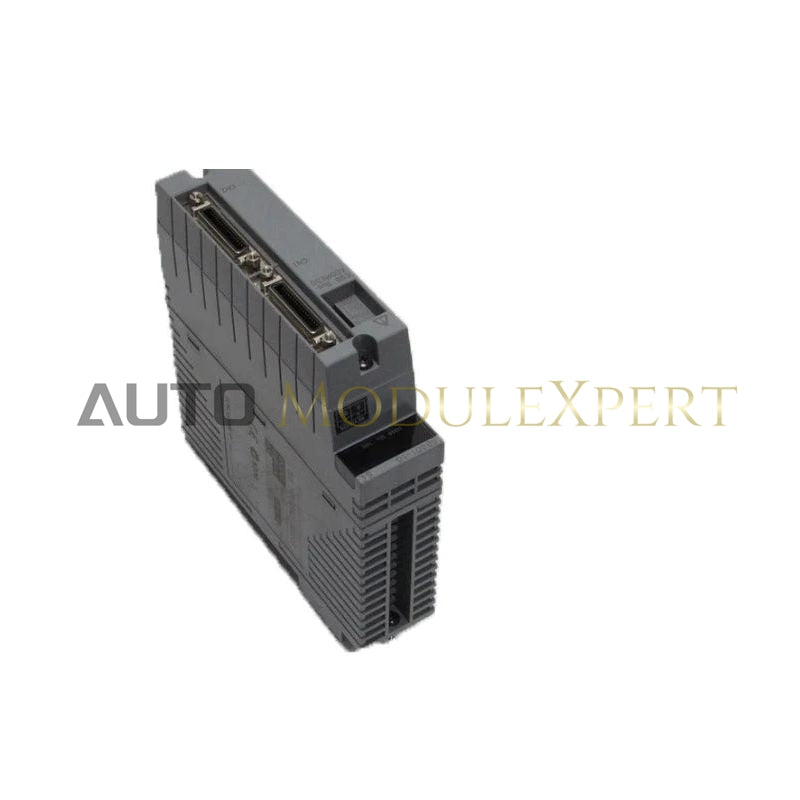

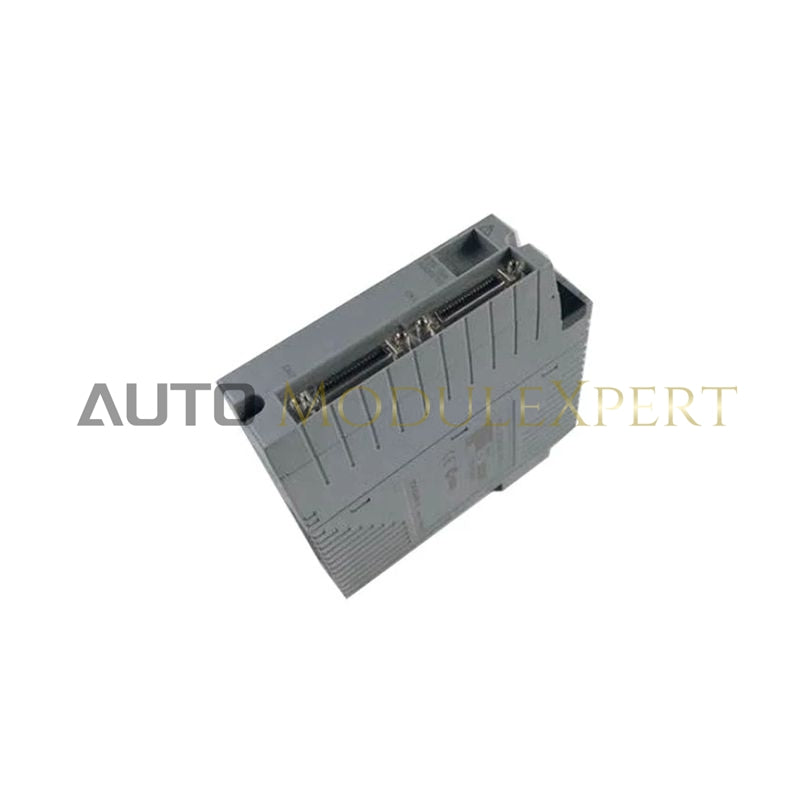

Módulo acoplador de barramento Yokogawa EC402-51

O Yokogawa EC402-51, também catalogado como o EC402-51 Módulo acoplador de barramento, funciona como um componente de hardware dedicado à execução de pontes de pacotes de dados em alta velocidade entre unidades de controle de campo e a rede em tempo real Vnet/IP nas plataformas DCS Yokogawa CENTUM VP.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolamento de canais

O módulo Yokogawa EC402-51 incorpora barreiras internas de isolamento de alta frequência que fornecem proteção de 1500 VCA entre as entradas do barramento de alimentação, a lógica do backplane e as interfaces de rede externas. Ao manter os limites de ruído de ondulação do circuito de saída abaixo de 50 mV pico a pico, o acoplador de barramento impede que picos de alta frequência na alimentação introduzam diafonia nas placas de E/S analógicas adjacentes que processam sinais de loop HART de 4-20 mA. As duas interfaces físicas (Ethernet e coaxial) permitem a conversão determinística de dados, isolando as linhas de comunicação digital das diferenças de potencial de terra entre locais distribuídos de nós de campo.

Perguntas frequentes

P: Como o acoplador de barramento EC402-51 realiza a substituição online de módulos do backplane sem interromper as comunicações da rede Vnet/IP?

R: O circuito de interface do barramento do módulo permite a troca a quente em slots designados do rack, possibilitando que os engenheiros de campo removam ou insiram a unidade sem interromper a passagem ativa de tokens Vnet/IP no segmento de barramento duplamente redundante.

P: Quais medidas de proteção existem no circuito de gerenciamento de energia do módulo para evitar danos ao backplane a jusante?

R: Circuitos integrados de proteção contra sobretensão, sobrecorrente e desligamento térmico monitoram continuamente a distribuição interna de energia, interrompendo automaticamente a execução da alimentação se as correntes de falha excederem os limites de segurança.

Diretrizes de instalação em campo

Primeiro, desligue as alimentações primárias de CA do rack antes de deslizar o módulo acoplador de barramento pelos trilhos-guia do gabinete, apertando os parafusos de retenção superior e inferior para estabelecer a continuidade de aterramento com a estrutura do backplane. Conecte os cabos de comunicação coaxiais ou RJ45 usando condutores blindados industriais de alta flexibilidade, mantendo um raio de curvatura mínimo de 50 mm para evitar atenuação. Em seguida, aterre a malha da blindagem do cabo diretamente à barra de terra de proteção (PE) do gabinete usando grampos de aterramento de baixa impedância para evitar interferências eletromagnéticas do ambiente. Por fim, certifique-se de que o espaço ao redor do gabinete permita o resfriamento por convecção natural, mantendo as temperaturas de operação dentro da faixa de -10 a +60 graus C.
