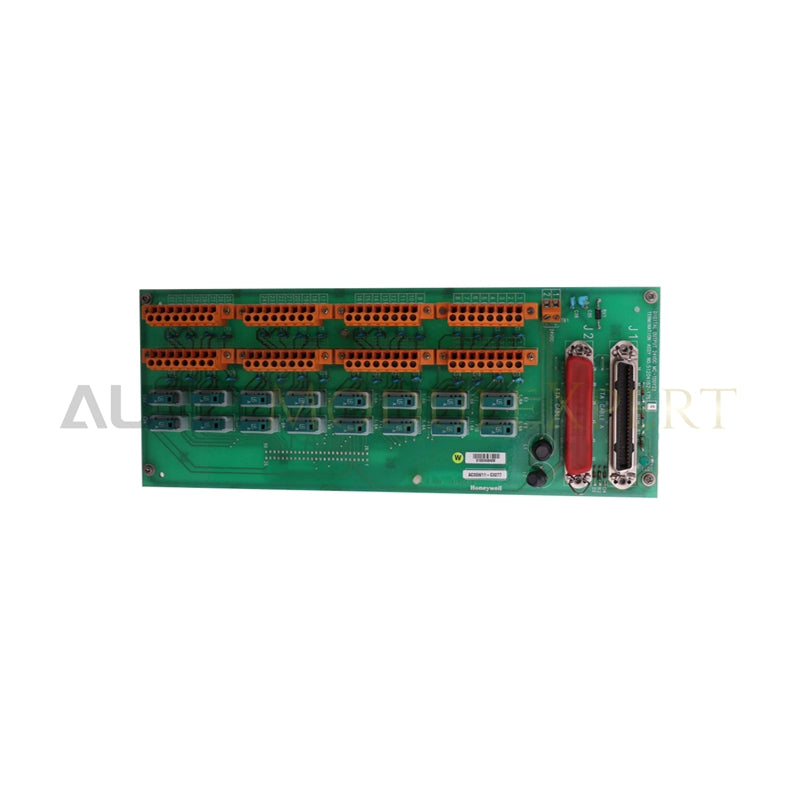

Conjunto de Terminação de Campo de Entrada Digital Honeywell MC-TDIY22 80366180-175

O Honeywell MC-TDIY22 80366180-175 é o principal MC-TDIY22 Conjunto de Terminação de Campo de Entrada Digital utilizado para realizar a aquisição de sinais de campo discretos nas plataformas Honeywell Experion PKS e TDC 3000.

Especificações de hardware

Isolamento de canais e condicionamento de sinais

Os integradores de sistemas incorporam esta unidade para direcionar 32 entradas de contato discretas aos processadores de entrada digital MU-PDIY22 ou MC-PDIY22 associados. As redes de isolamento óptico separam o potencial de campo dos circuitos lógicos sensíveis do controlador, eliminando efetivamente os loops de terra e a injeção de ruído. A placa utiliza uma arquitetura de retorno comum isolado, juntamente com proteção por revestimento isolante, mantendo a integridade de sinais de 24 VCC de alta densidade em ambientes industriais severos.

Perguntas frequentes

P: Como o módulo gerencia o isolamento de sinais em seus 32 canais?

R: A placa direciona 32 entradas discretas para compartilhar uma linha de retorno comum isolada, utilizando barreiras de isolamento óptico para isolar todo o banco de sinais de campo da lógica do processador de E/S do backplane em até 1500 VCC.

P: Que tipo de terminação da fiação de campo este número de peça específico utiliza?

R: O conjunto incorpora blocos de terminais integrados de compressão por parafuso, permitindo que os técnicos fixem os condutores de campo diretamente, sem hardware externo de régua de terminais.

P: Este conjunto é compatível com configurações redundantes de processadores de E/S?

R: Sim, o hardware é compatível com cabeamento de interface direta para dois processadores de entrada digital, permitindo o roteamento passivo de sinais em paralelo para configurações de controladores redundantes.

Diretrizes de instalação em campo

Os técnicos montam o conjunto Size B no slot dedicado do chassi do gabinete, fixando o conjunto com elementos de fixação padrão. Em seguida, os instaladores terminam os condutores de campo nos blocos de compressão, apertando cada terminal de parafuso de acordo com as especificações padrão de torque para evitar o afrouxamento dos fios sob vibração.

Para preservar a qualidade do sinal, os técnicos passam as linhas de sinal discretas de 24 VCC em dutos separados, afastadas dos cabos de CA de alta tensão. Os instaladores conectam os fios de dreno da blindagem dos cabos multicondutores diretamente ao barramento principal de aterramento de sinais do gabinete, deixando as extremidades da blindagem do lado de campo sem aterramento para evitar loops de terra. Os técnicos também confirmam que os jumpers de equipotencialização do gabinete estabelecem contato metálico direto com a estrutura de aterramento para manter a conformidade total com a CE.
