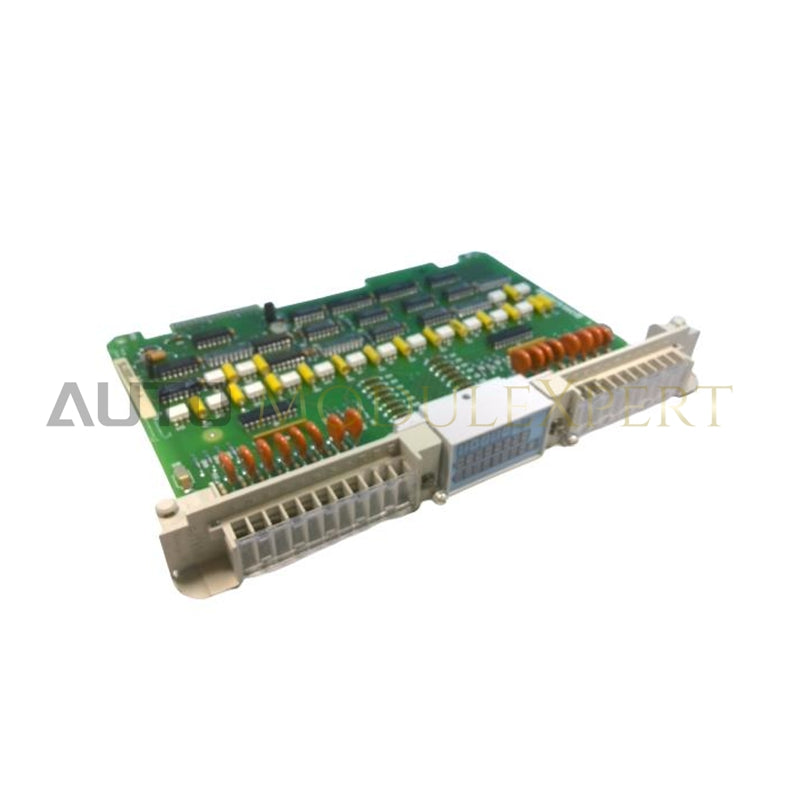

Módulo de entrada digital Honeywell 621-4350R IPC 620

O Honeywell 621-4350R, também catalogado como o 621-4350R Módulo de entrada digital, funciona como um componente de hardware dedicado ao processamento de sinais TTL de alta velocidade em sistemas de controle distribuído Honeywell IPC 620.

Detalhamento dos sufixos e matriz de modelos

O protocolo de identificação de E/S da série 620 usa designações estruturadas de sufixos para definir recursos físicos do hardware e revisões da interface do sistema.

• Modelo básico (621-4350): define a arquitetura principal de entrada digital TTL de 5 V e 16 canais, projetada para o processamento direto de sinais em nível lógico.
• Sufixo "R" (621-4350R): indica uma variante com layout de hardware revisado, com estrutura aprimorada da interface do backplane para instalação em racks Honeywell IPC 620 padrão.

Especificações do hardware

Integração e isolamento de sinais de controle de processo

O 621-4350R processa estados de sinais digitais de baixa tensão em 16 pontos dedicados, mantendo o isolamento interno entre os canais. Barreiras integradas de isolamento óptico protegem o barramento do backplane da CPU de alta velocidade contra ruídos elétricos do lado de campo e transientes de tensão externos. Circuitos de filtragem de ruído eliminam acionamentos falsos causados pela trepidação dos contatos, enquanto redes internas de compensação de junção fria e estratégias de layout do plano de terra estabilizam a detecção do limiar lógico em toda a faixa de temperatura de operação.

Perguntas frequentes

P: O 621-4350R aceita sinais de campo industriais de 24 VCC diretamente?

R: Não, o módulo opera especificamente com níveis de sinal lógico TTL de 5 V. Conectar sinais de campo de 24 VCC diretamente aos terminais de entrada danificará os circuitos lógicos internos.

P: Como o painel frontal exibe o status dos sinais durante a operação?

R: A placa incorpora indicadores LED individuais de status no painel frontal, fornecendo feedback visual imediato sobre o estado LIGADO/DESLIGADO em tempo real de cada canal de entrada.

P: Quais precauções os engenheiros devem observar ao fazer a troca deste módulo com o sistema energizado?

R: Os engenheiros de campo devem desligar a alimentação do rack antes da remoção ou inserção, pois o sufixo "R" deste modelo específico indica uma revisão de hardware, e não uma certificação para troca com o sistema energizado.

Diretrizes para instalação em campo

Os engenheiros devem verificar os níveis de tensão dos sinais de campo antes de conectar a fiação de campo, garantindo conformidade rigorosa com os parâmetros de tensão TTL de 5 V. Sempre desenergize o backplane de alimentação do rack antes de inserir ou retirar o módulo. Mantenha a fiação de sinal DATA 1 isolada de linhas de CA de alta tensão e acionamentos de motores dentro do gabinete do painel para evitar o acoplamento de ruído indutivo. Certifique-se de que todas as blindagens dos cabos terminem em um único ponto de aterramento do sistema próximo ao chassi do rack. Mantenha 5 fios de engate em todas as conexões de conduíte NPT para proteger a integridade do gabinete.
