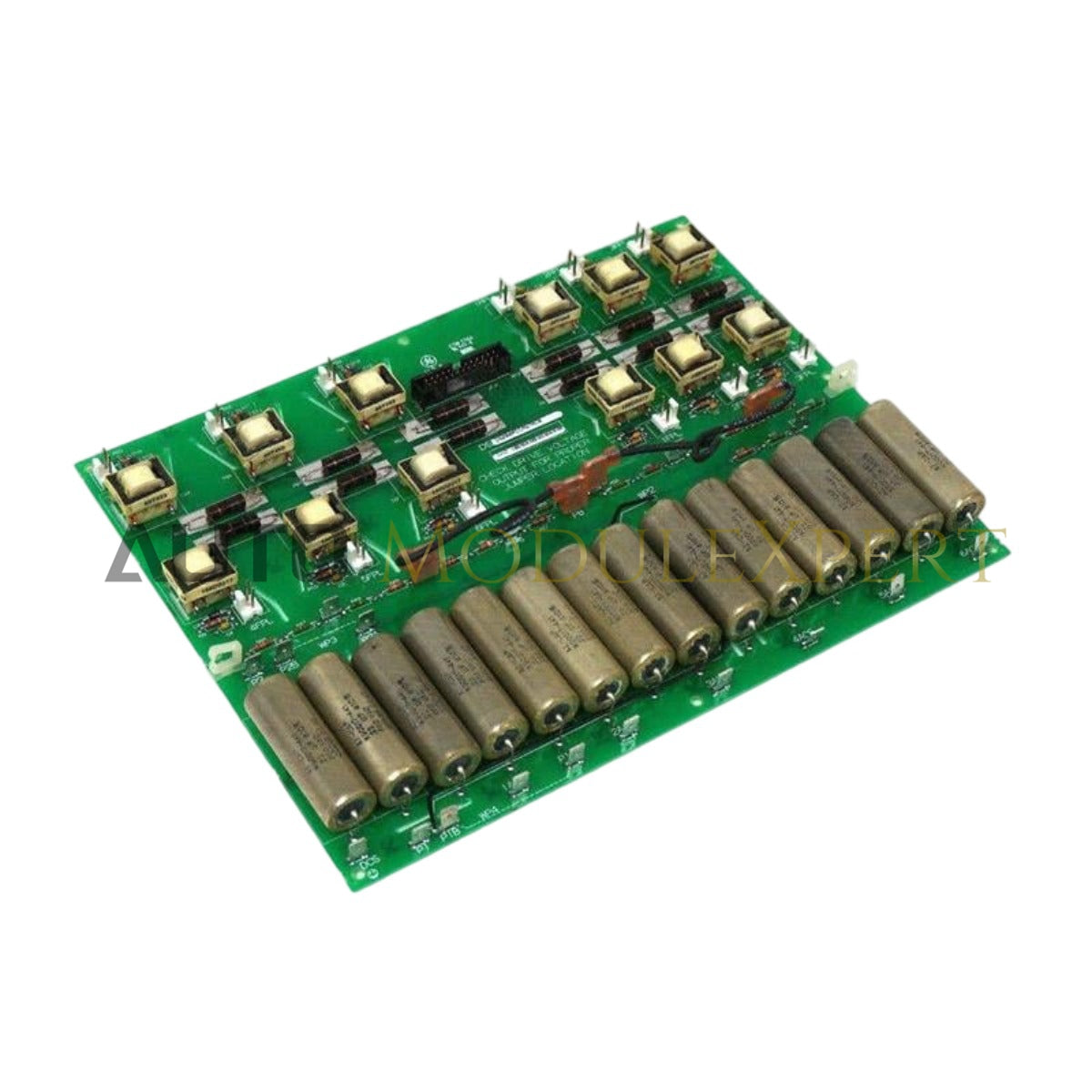

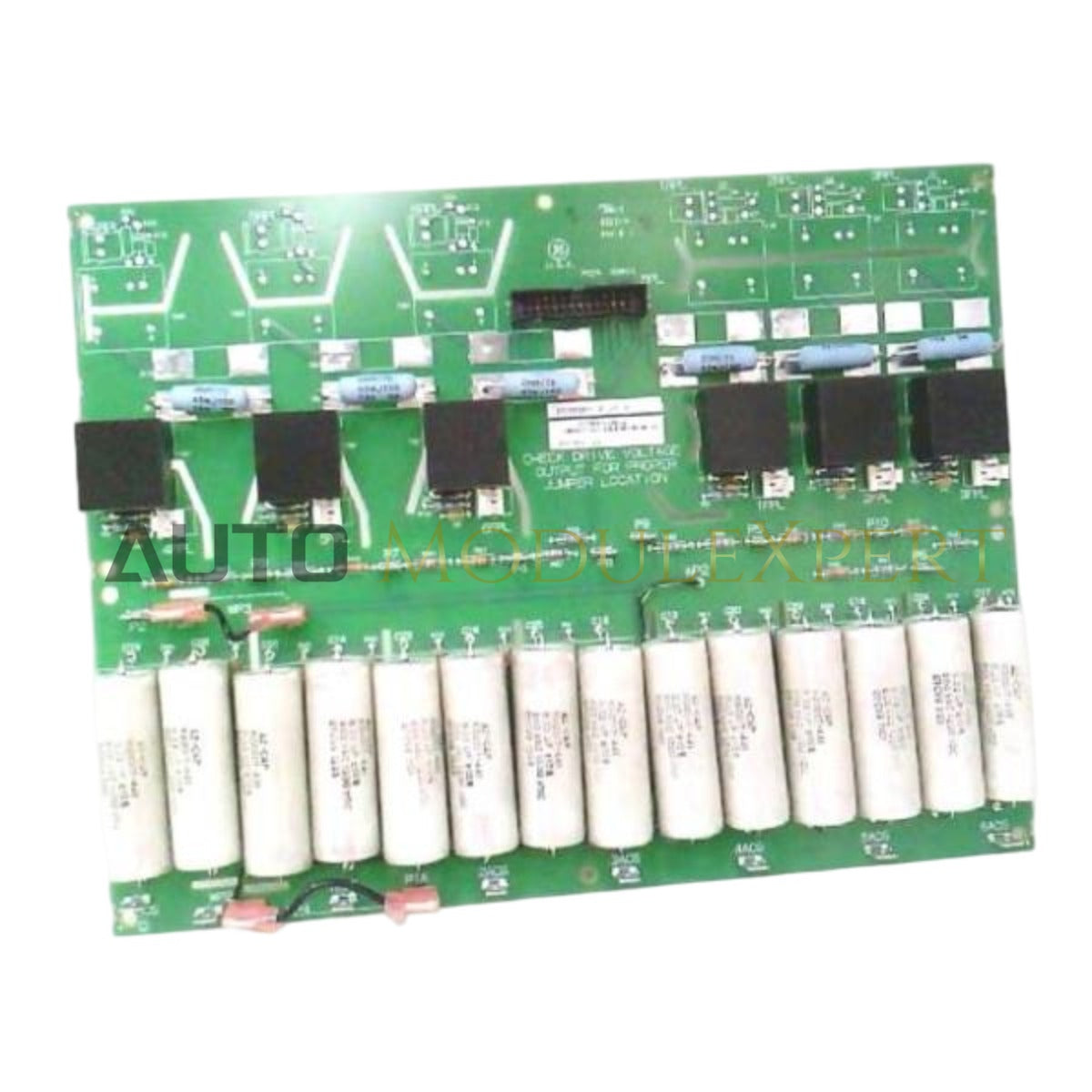

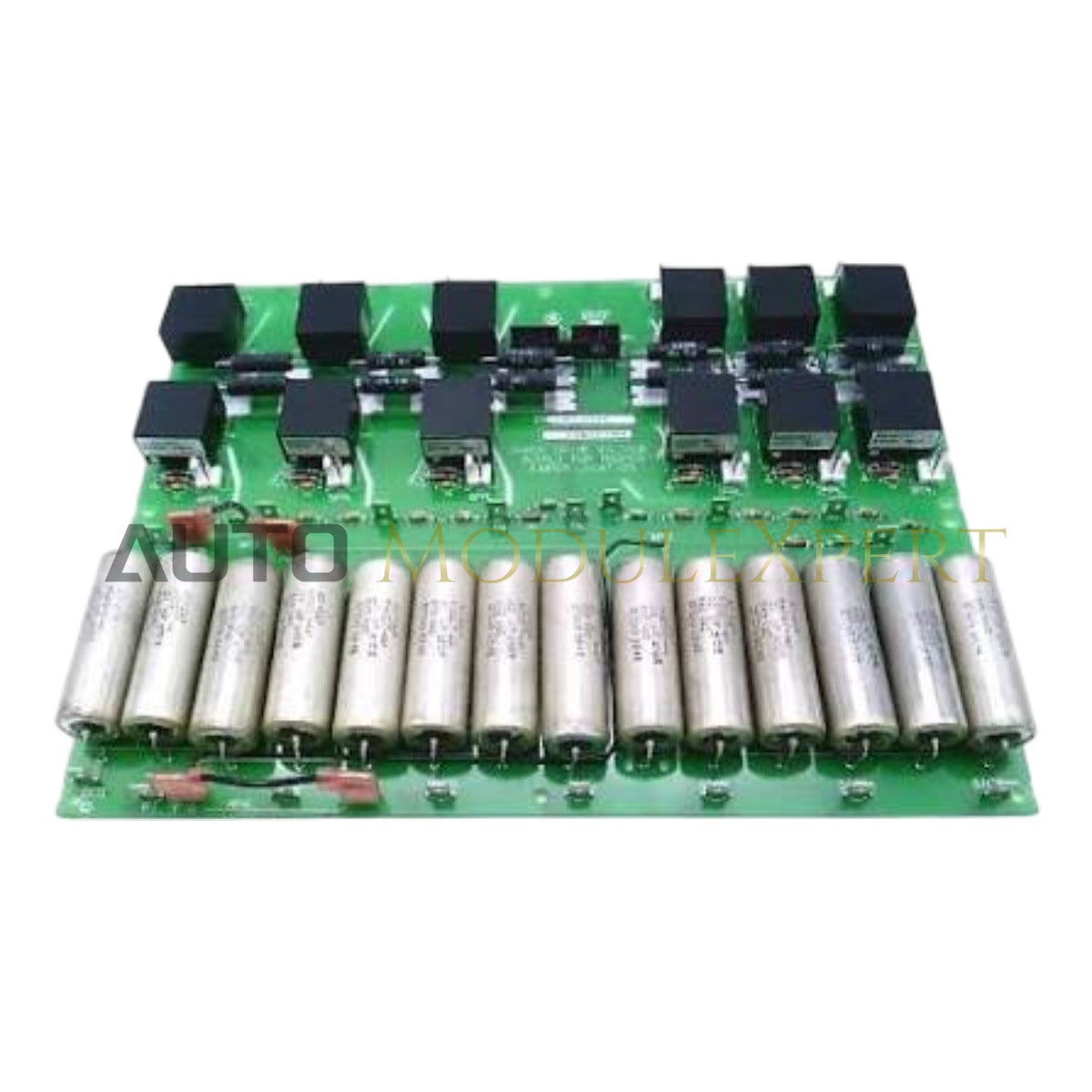

Configurado para interface de ponte de potência e gerenciamento de sinal nas plataformas de controle de turbinas Mark V, o General Electric DS200PCCAGGACB (Placa de Interface Power Connect DS200PCCAGGACB) fornece execução física/eletrônica direta para interconectar circuitos de controle com pontes de potência SCR.

Desmembramento do Sufixo e Matriz do Modelo

A designação DS200PCCAGGACB segue padrões específicos de fabricação da GE. O identificador "PCCA" denota a arquitetura da Power Connect Card, enquanto o sufixo "GGACB" indica o nível de revisão do hardware, incorporando roteamento otimizado de trilhas para sinalização de gate SCR em alta velocidade e lógica integrada de comunicação Modbus.

Especificações de Hardware

Redes Determinísticas Profinet / EtherNet/IP

O DS200PCCAGGACB suporta fluxos de comunicação determinísticos necessários para a sincronização da ponte de potência SCR. Ao utilizar o protocolo Modbus TCP/IP, a placa garante que o tempo de disparo do gate e os sinais de feedback sejam processados com latência mínima na rede de controle. Essa arquitetura permite que o sistema Mark V mantenha um gerenciamento preciso do sinal de potência, assegurando que as sequências de comutação sejam executadas em estrita conformidade com os requisitos da fase operacional da turbina.

Perguntas Frequentes

P: Esta placa pode ser configurada para diferentes protocolos de comunicação?

R: A placa é projetada nativamente para suportar Modbus TCP/IP. Não suporta reconfiguração em campo para protocolos alternativos como Profibus-DP sem atualizações especializadas de firmware e validação de fábrica.

P: Esta placa é hot-swappable em um gabinete de acionamento energizado?

R: Não, o DS200PCCAGGACB não suporta hot-swapping. A fonte de alimentação de 24 VCC deve ser isolada e o backplane desenergizado antes da instalação do módulo para proteger o circuito da interface da ponte.

Diretrizes para Instalação em Campo

1. Assegure que o sistema de acionamento esteja em estado de energia zero e verifique todos os terminais de energia desenergizados com um voltímetro calibrado.
2. Verifique se a área de 100 mm x 80 mm corresponde ao espaço disponível dentro da carcaça de controle para garantir fluxo de ar suficiente para gerenciamento térmico.
3. Alinhe a placa com os espaçadores de montagem, garantindo que as interfaces do conector para a ponte SCR estejam corretamente orientadas.
4. Fixe o módulo usando os pontos de montagem nos cantos. Assegure contato metal-metal adequado com o chassi para fornecer um caminho de aterramento eficaz para supressão de ruído.
5. Conecte a fiação Modbus TCP/IP, garantindo que a blindagem do cabo seja aterrada na barra de aterramento designada para minimizar o impacto de interferência eletromagnética (EMI) nos pacotes de dados.
6. Inspecione todos os caminhos de sinal após a instalação para garantir que nenhum estresse físico seja aplicado aos componentes da placa antes de reenergizar a fonte de 24 VCC.
