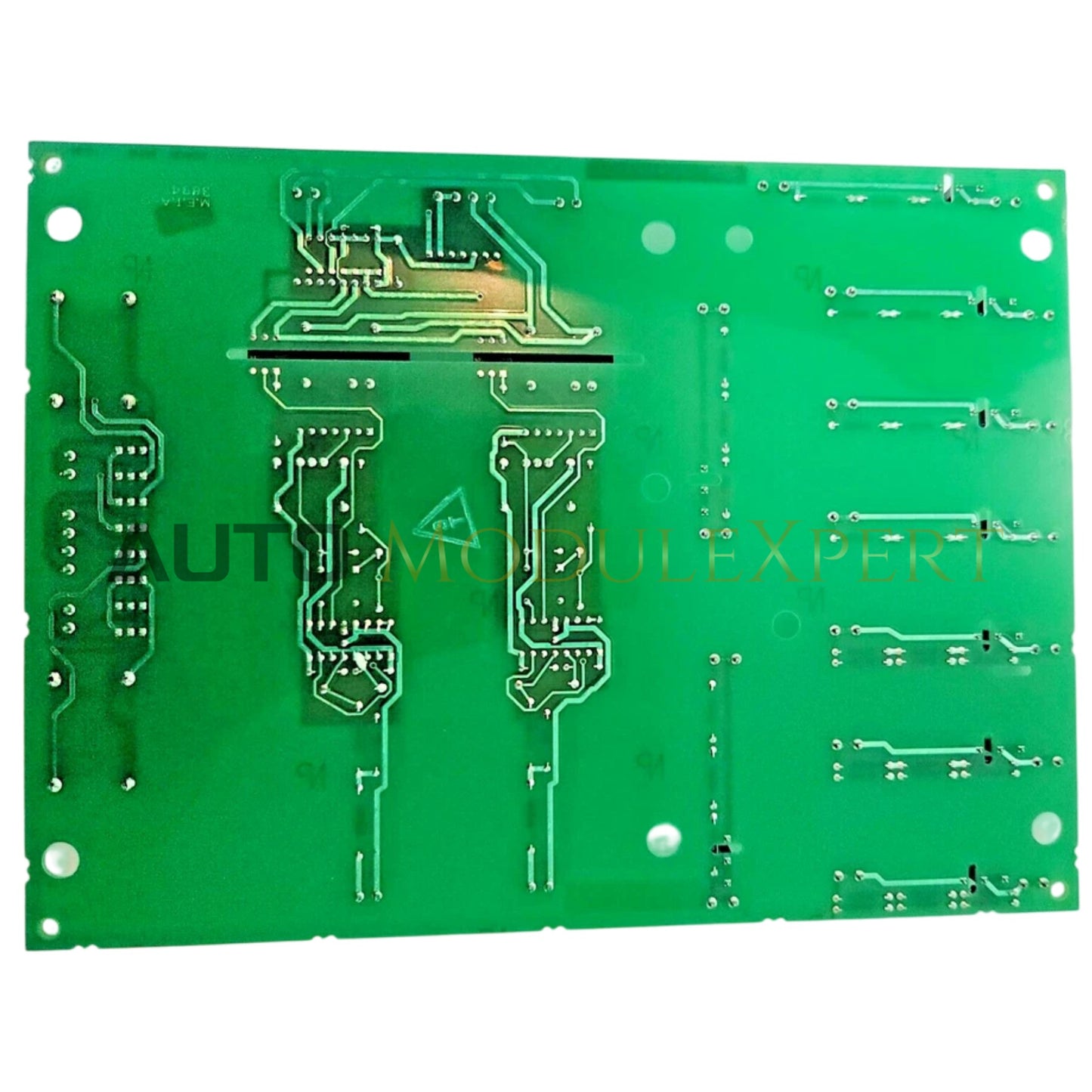

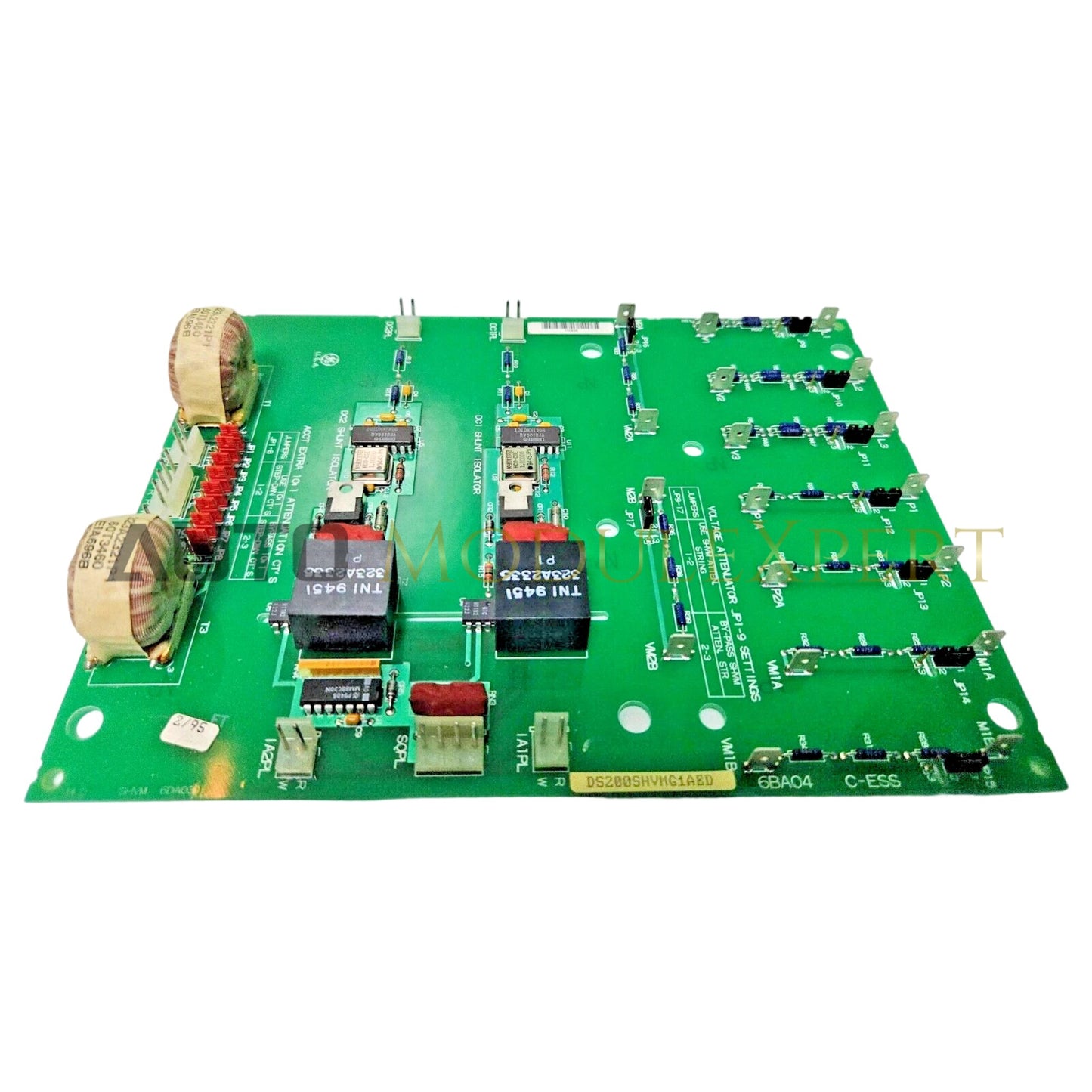

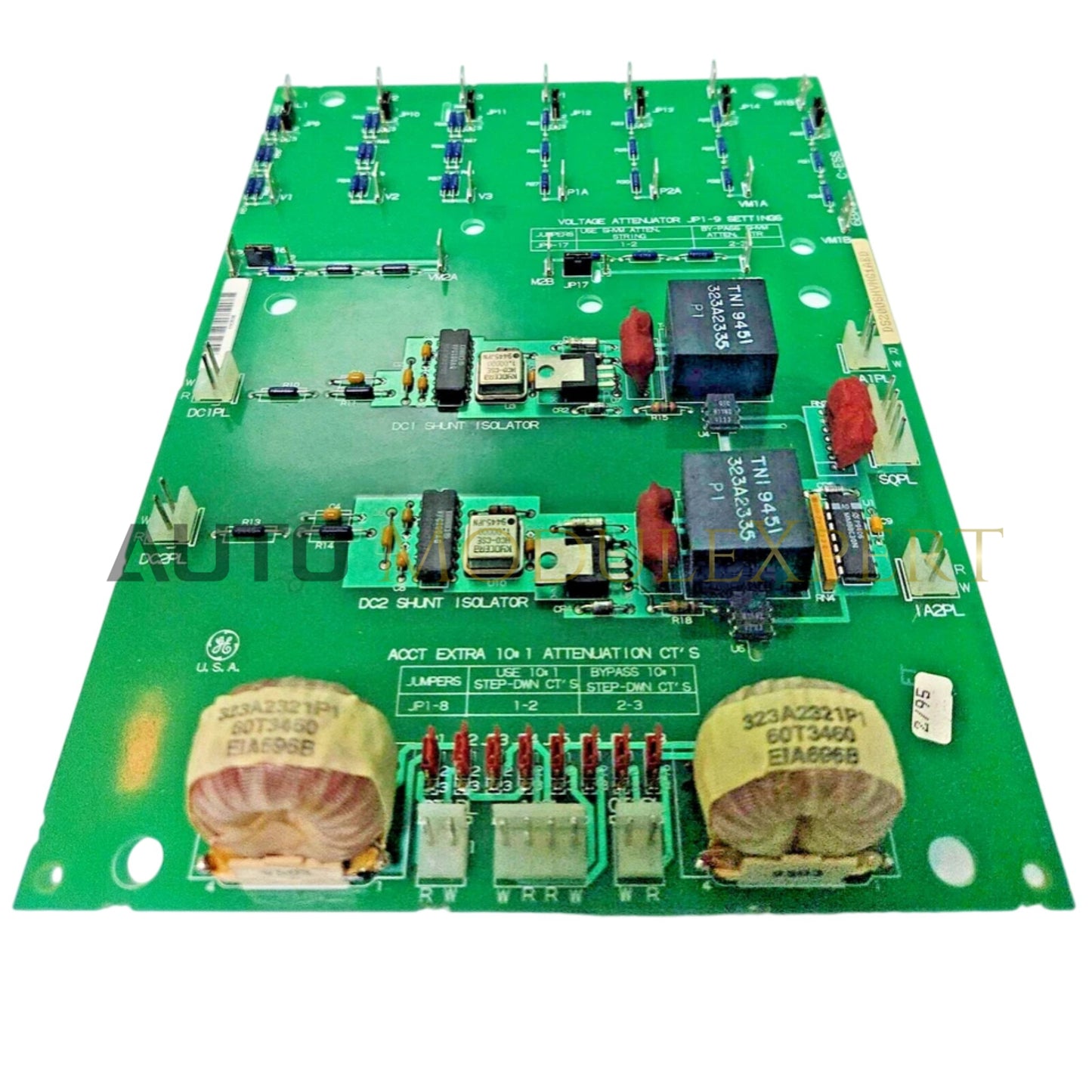

Configurado para gerenciamento de sinais de alta tensão em plataformas de sistema de acionamento Mark V, o GE DS200SHVMG1A (DS200SHVMG1A Placa de Acionamento) fornece execução física/eletrônica direta. Este componente de hardware funciona como uma interface crítica de alta tensão dentro da arquitetura M-frame, facilitando o isolamento e o condicionamento de sinais necessários para o gerenciamento de semicondutores de potência. O módulo garante a transição segura dos sinais de controle entre os circuitos lógicos de baixa tensão e as seções de alta tensão do sistema de acionamento.

Especificações de Hardware

Controle Industrial e Redes Determinísticas

O DS200SHVMG1A integra-se ao ambiente de controle Mark V para regular o tráfego de rede determinística. A placa suporta a velocidade de comunicação do barramento backplane necessária para gerenciar transientes de chaveamento de alta tensão. A escala de densidade de E/S é alcançada através do design da placa, que permite um robusto fluxo de sinais sem interferência entre os domínios de controle e potência. A compatibilidade com firmware flash é gerenciada pelo processador principal de controle do acionamento, garantindo a sincronização em todo o sistema de todos os parâmetros da interface de alta tensão.

Perguntas Frequentes

P: O DS200SHVMG1A suporta hot-swapping durante a operação do acionamento?

R: Não. Devido ao seu papel como placa de interface de alta tensão, o sistema deve estar completamente desenergizado e os capacitores totalmente descarregados conforme os protocolos de segurança do local antes de manusear a placa.

P: Esta placa é compatível com todos os tamanhos de frame Mark V?

R: O DS200SHVMG1A é especificamente designado para a configuração M-frame. A compatibilidade com outros frames de acionamento Mark V deve ser verificada pelo manual técnico do sistema, pois os requisitos da interface elétrica diferem conforme o tamanho do frame.

Diretrizes para Instalação em Campo

1. Assegure que o sistema de acionamento esteja em estado de energia zero e realize um procedimento LOTO no disjuntor principal de energia.
2. Confirme que todos os capacitores do barramento DC de alta tensão estejam descarregados a um nível seguro antes de acessar a montagem interna do M-frame.
3. Alinhe a placa com o slot designado no chassi do acionamento, garantindo que os pinos do conector estejam retos e devidamente chaves para a interface M-frame.
4. Fixe o módulo usando os parafusos de retenção fornecidos para garantir que a placa permaneça resistente a vibrações sob condições de alta carga térmica.
5. Inspecione todos os cabos de fita de alta tensão interconectados quanto a sinais de degradação da isolação ou estresse térmico.
6. Verifique a continuidade elétrica e o aterramento entre o chassi da placa e o frame principal do acionamento antes de religar o sistema.
