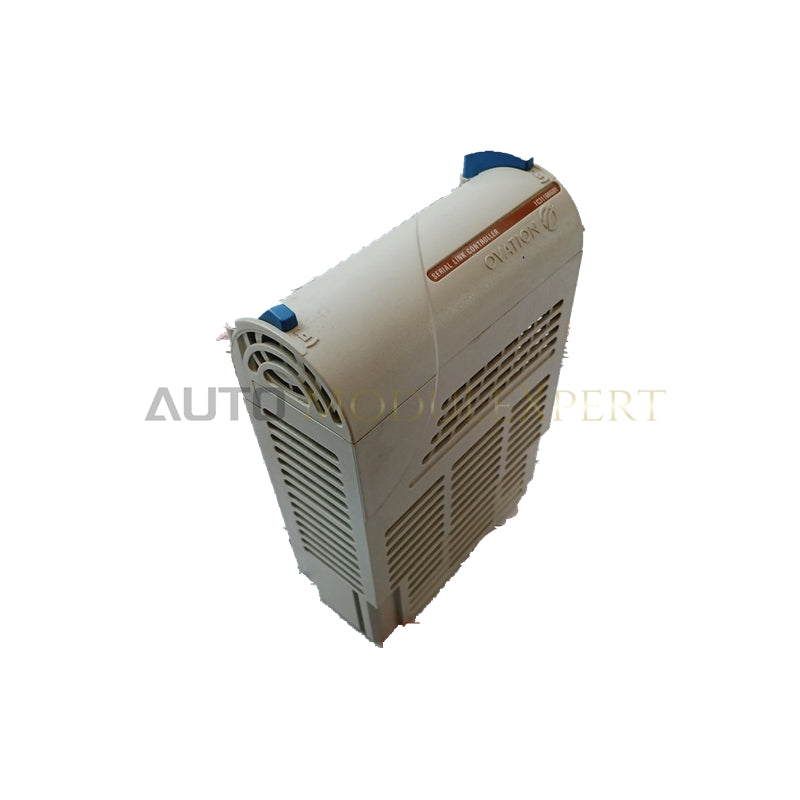

Módulos controladores de link serial Emerson 1C31166G01 Ovation

O Emerson 1C31166G01, também catalogado como 1C31166G01 Módulos de entrada do controlador de link serial, funciona como um componente de hardware dedicado à conversão de fluxos de protocolo serial recebidos em dados compatíveis com o backplane nas redes Ovation DCS. Ele atua como um gateway de comunicação inteligente, fazendo a interface direta entre dispositivos seriais de campo externos RS-232 e RS-485 e o processador do controlador central. Ao transferir da CPU a análise de quadros seriais e o gerenciamento de buffers, este módulo garante a troca determinística de dados entre dispositivos eletrônicos inteligentes de terceiros e o sistema de controle principal.

Especificações de hardware

Controle de processos e recursos de fieldbus

De acordo com a arquitetura padrão de comunicação DCS, o módulo incorpora um isolamento robusto entre canais, entre o circuito do transceptor serial e o backplane interno do Ovation. Essa barreira de isolamento galvânico protege a lógica digital sensível do backplane contra diferenças de potencial de terra, tensões de surto e interferência de modo comum originadas em longos trechos de cabos de campo. Os circuitos de aterramento integrados isolam os caminhos ruidosos dos transceptores diferenciais RS-485, mantendo a integridade do sinal e reduzindo as taxas de erro de bit durante a transmissão contínua em loops seriais.

Perguntas frequentes

P: Como o 1C31166G01 lida com alterações na taxa de transmissão durante a operação?

R: As taxas de transmissão, a paridade e os bits de dados são definidos na ferramenta de configuração de software do Ovation e baixados diretamente para o firmware do módulo durante a inicialização. O módulo atualiza dinamicamente seus registros UART internos para corresponder aos parâmetros de temporização do protocolo especificado, sem exigir alterações físicas nos jumpers da placa.

P: O módulo 1C31166G01 pode operar em uma unidade base de E/S Ovation com troca a quente?

R: Sim, os engenheiros podem inserir ou remover o módulo energizado, desde que sejam observados os procedimentos padrão de troca a quente do Ovation. Ao ser inserido em um slot de base ativo, o controlador central reconhece automaticamente o ID do hardware, verifica a compatibilidade do firmware e restaura os dados de configuração operacional.

P: Quais mecanismos de buffer evitam a perda de dados seriais durante rajadas de tráfego de alta densidade?

R: O módulo contém buffers FIFO de recepção de hardware integrados que armazenam temporariamente os quadros seriais recebidos. Microcontroladores de processamento locais analisam e agrupam esses quadros antes de encaminhar blocos de dados estruturados pelo barramento do backplane, evitando o estouro do buffer durante comunicações de alta frequência.

Diretrizes de instalação em campo

Monte a placa verticalmente no slot de base designado dentro do chassi de E/S Ovation, garantindo que as travas de retenção superior e inferior se encaixem no lugar. Passe os cabos de campo RS-232 e RS-485 por canaletas de fios aterradas, mantendo-os isolados dos circuitos de distribuição de CA de alta tensão e dos cabos de motores de inversores de frequência. Conecte o fio de dreno da blindagem do cabo serial a um único ponto de aterramento do gabinete próximo ao prensa-cabo, para evitar a criação de loops de terra. Em topologias RS-485 multidrop, instale resistores de terminação de barramento de 120 ohms entre as linhas diferenciais positiva e negativa nas extremidades físicas do segmento, para suprimir reflexões do sinal.
