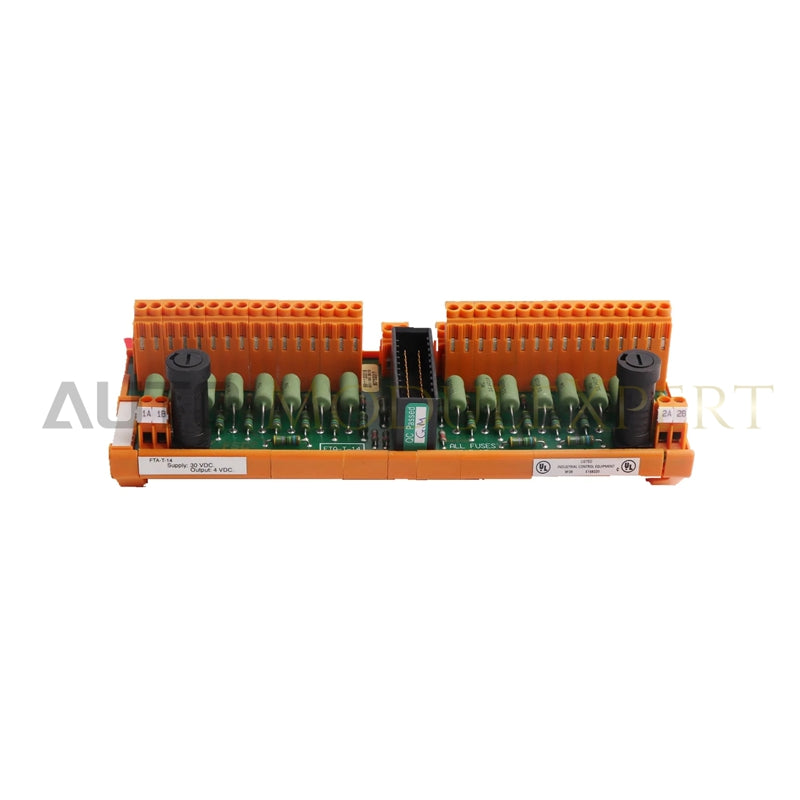

Módulo de Contatos de Relé de Saída Digital Honeywell FTA-E-O1

O Honeywell FTA-E-O1, também catalogado como o FTA-E-01 Módulo de Contatos de Relé de Saída Digital, funciona como um componente de hardware dedicado à terminação de sinais de campo e à execução discreta nas plataformas Honeywell FSC e Safety Manager.

Especificações de Hardware

Isolamento entre Canais e Integridade do Sinal do Loop

O roteamento interno do conjunto FTA-E-O1 incorpora separação galvânica física entre os pontos de terminação do lado de campo e a interface de interconexão do sistema. O isolamento galvânico impede que loops de terra e transientes elétricos se propaguem de volta às placas de processamento de E/S do Safety Manager. O agrupamento de canais em blocos de terminais dedicados mantém a integridade do sinal do loop para loops de campo de 24 VCC a 60 VCC, evitando interferências de ruído de modo comum durante operações de comutação ativa.

Perguntas frequentes

P: Como o módulo lida com condições de sobrecorrente em circuitos de campo individuais?

R: Cada circuito de campo incorpora proteção individual por fusível, usando fusíveis de ação retardada de 250 mA para isolar loops de campo com falha sem interromper a execução dos canais adjacentes.

P: Qual cabeamento de interface do sistema conecta o conjunto aos módulos principais de E/S de segurança?

R: A placa utiliza um conector ELCO E-56 padrão de 56 pinos (série ELCO 8016) para fazer a interface com os cabos de interconexão do sistema.

P: A terminação da fiação de campo é compatível com perfis padrão de trilho DIN?

R: A carcaça do chassi é montada diretamente em trilhos DIN padrão TS32 e TS35 x 7,5 dentro de gabinetes de controle industrial.

Diretrizes de instalação em campo

Antes de montar ou conectar a fiação do conjunto FTA-E-O1, certifique-se de que todas as alimentações de campo e fontes de alimentação do sistema estejam completamente isoladas e desenergizadas. Encaixe o módulo firmemente no trilho DIN TS32 ou TS35, verificando se os clipes de travamento engataram totalmente no perfil do trilho para suportar a vibração operacional do gabinete.

Alinhe o cabo de interconexão do sistema ELCO de 56 pinos com o conector E-56 integrado e empurre-o para dentro em linha reta até que os parafusos de retenção engatem completamente. Desencape os condutores de campo individuais nos comprimentos de decapagem especificados e prenda-os firmemente nos blocos de terminais de parafuso, garantindo que nenhum fio solto cause curtos-circuitos entre canais adjacentes. Encaminhe a fiação de campo de entrada por canaletas de cabos dedicadas, separadas da fiação de alimentação de alta tensão por pelo menos 300 mm. Conecte todas as blindagens dos cabos ao barramento principal de aterramento do gabinete usando grampos de aterramento de baixa impedância.
