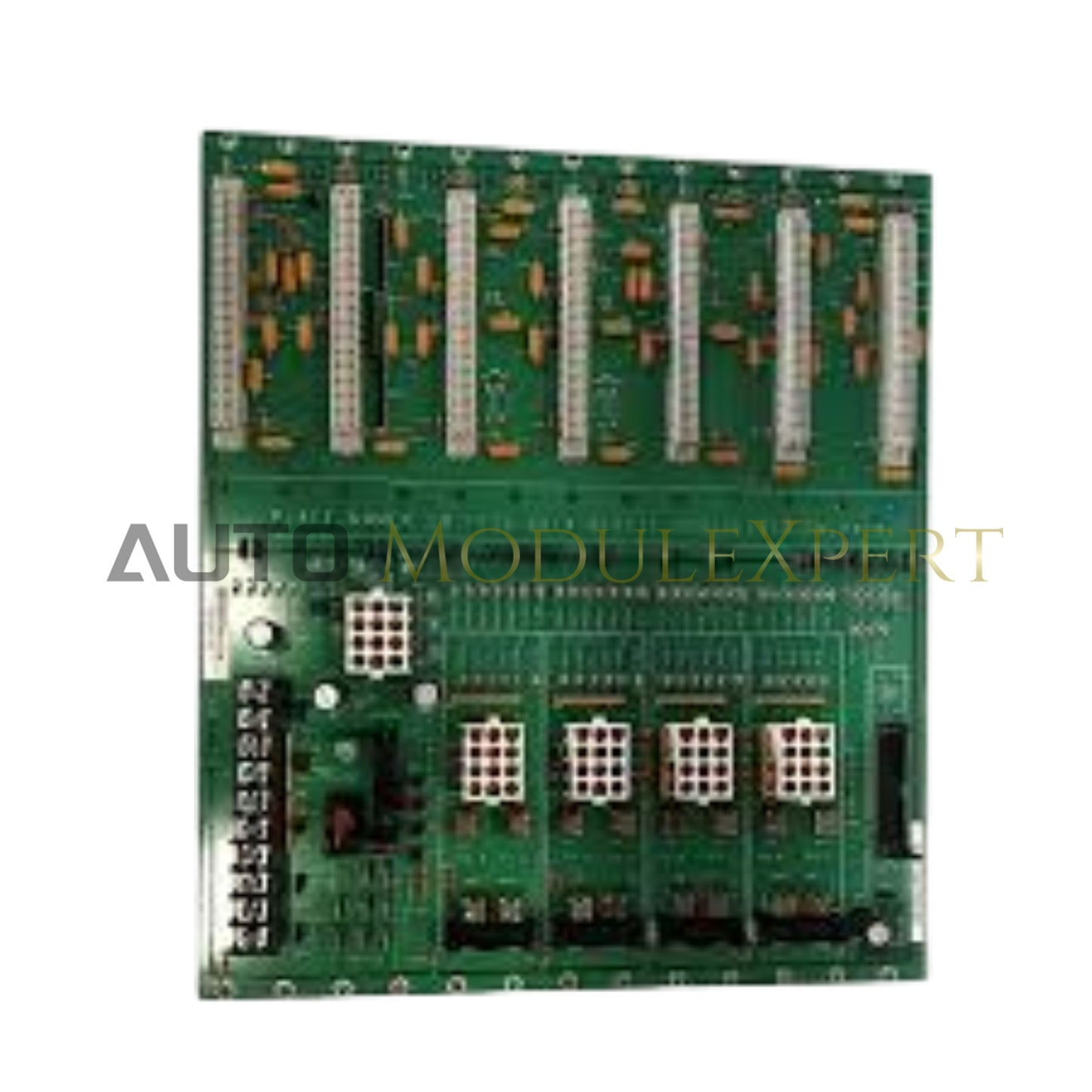

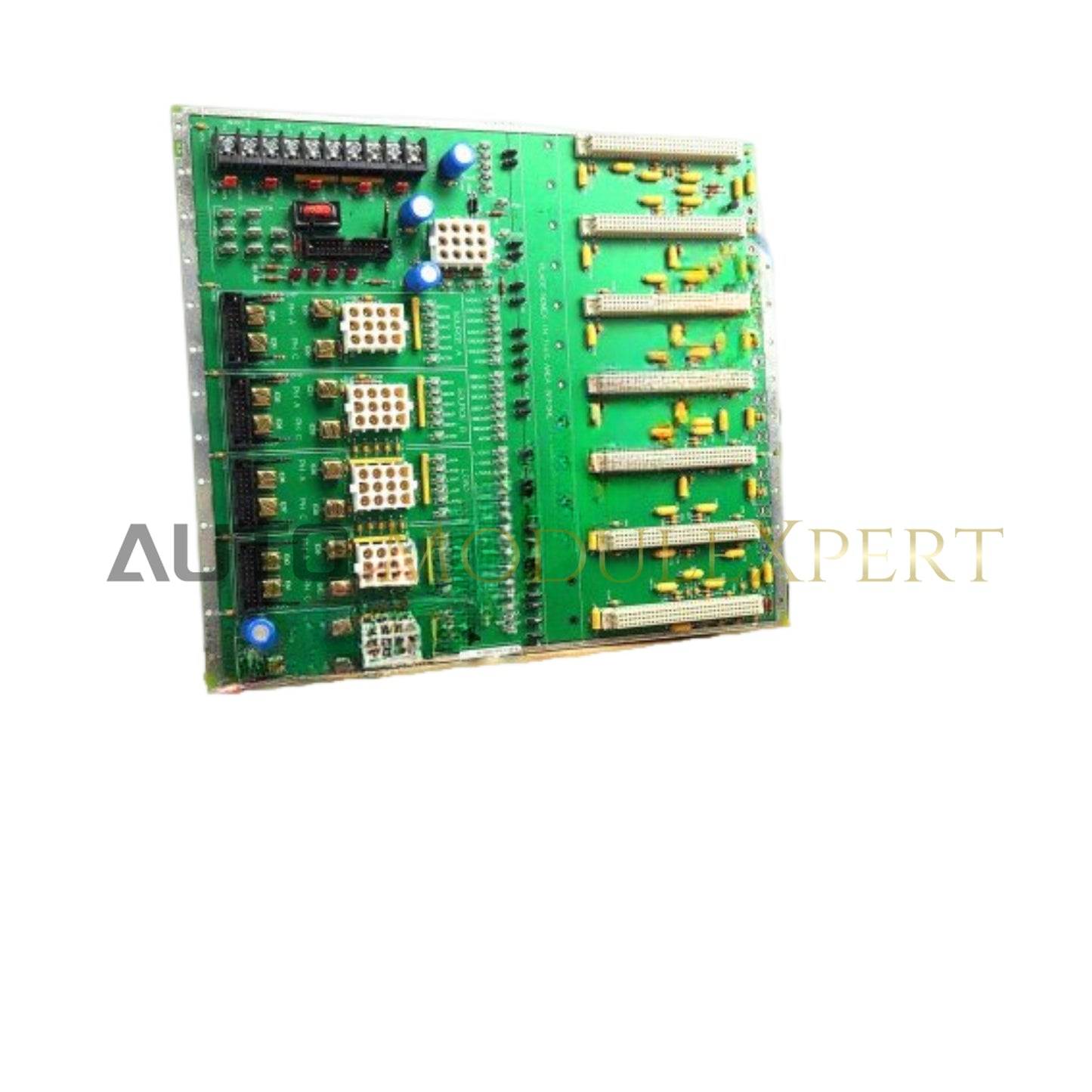

Configurado para distribuição de sinal em alta velocidade nas plataformas de controle de acionamento LS2100, o GE DS200VPBLG2A (DS200VPBLG2A Backplane VME P2) fornece execução direta do barramento físico do backplane para interconexão de múltiplas placas.

Desmembramento do Sufixo e Matriz do Modelo

• Modelo Base: DS200VPBL
• Designador de Série: G2
• Nível de Revisão: A
• Funcionalidade: Arquitetura de barramento VME P2 especificamente projetada para compatibilidade com interface da série LS2100.

Especificações de Hardware

Velocidade e Densidade de Comunicação do Barramento do Backplane

O DS200VPBLG2A serve como a estrutura principal de interconexão dentro do chassi da série LS2100, facilitando a comunicação determinística entre o DSPC, placas de status de distribuição de gate e módulos excitadores. A arquitetura do barramento VME P2 garante a integridade do sinal na seção J2, minimizando latências durante a troca de dados entre o controlador host e a instrumentação periférica. Todos os módulos controlados por firmware conectados a este backplane devem obedecer aos protocolos específicos de voltagem e temporização estabelecidos pelas especificações do sistema LS2100 para manter a estabilidade do barramento e evitar contenção de sinal.

Perguntas Frequentes

P: A seção J2 pode suportar múltiplas placas excitadoras simultaneamente?

R: A placa foi projetada para acomodar uma placa excitadora junto com quantidades específicas de placas de status de distribuição de gate e um extensor de I/O. Ultrapassar essas capacidades mecânicas e elétricas dos slots pode resultar em degradação do sinal no backplane.

P: Este backplane é hot-swappable durante a operação do sistema?

R: Não. O backplane VME P2 é um componente estrutural fixo. Qualquer remoção ou instalação de módulos deve ser realizada com o rack do sistema totalmente desenergizado para evitar curto-circuito nos pinos do backplane.

Diretrizes para Instalação em Campo

• Inspecione todos os pinos da seção J2 quanto a distorções físicas ou detritos antes da inserção do módulo.
• Assegure que o backplane esteja firmemente montado usando todos os pontos de fixação designados ao quadro do chassi para manter a estabilidade estrutural.
• Verifique se a correia de aterramento está corretamente conectada ao chassi para manter um potencial de referência consistente para o barramento VME.
• Alinhe todos os conectores das placas filhas perpendicularmente ao backplane para evitar desalinhamento ou danos aos pinos durante o encaixe.
• Direcione os cabos fita e chicotes internos afastados da superfície do backplane para garantir fluxo de ar adequado e evitar tensão mecânica nos conectores da placa.
