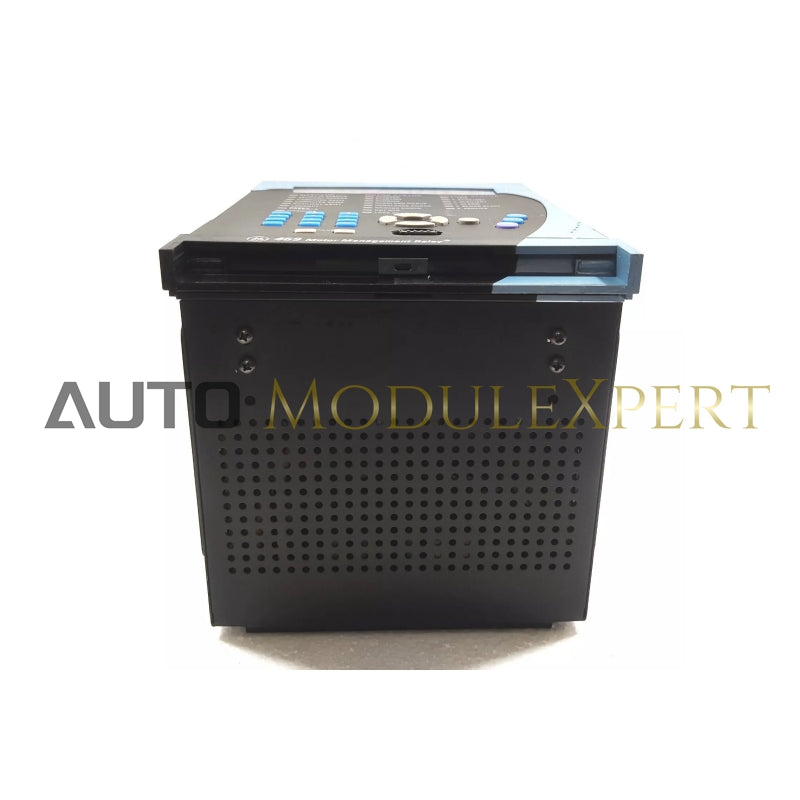

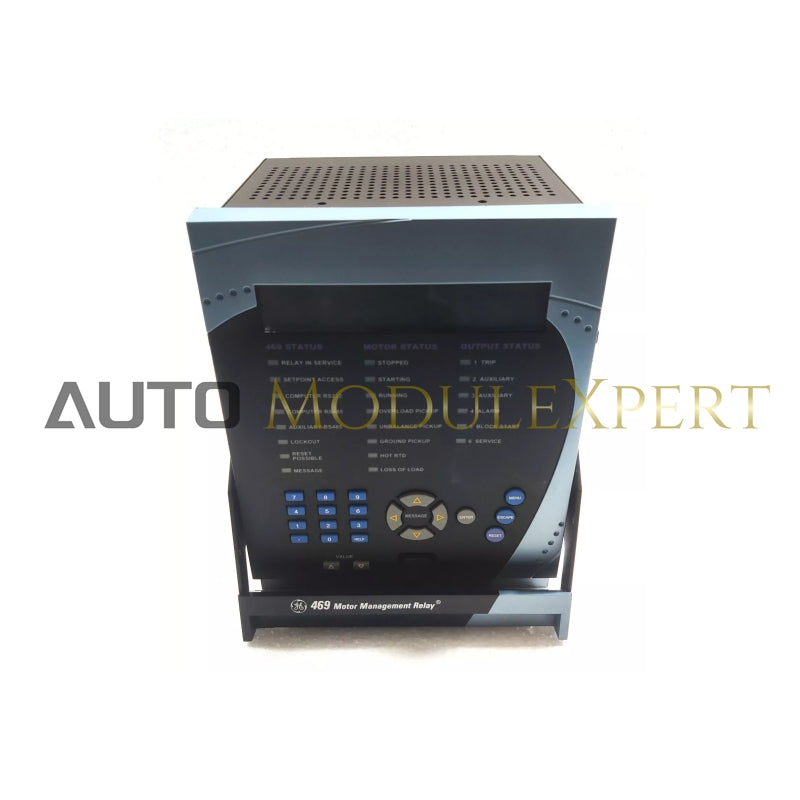

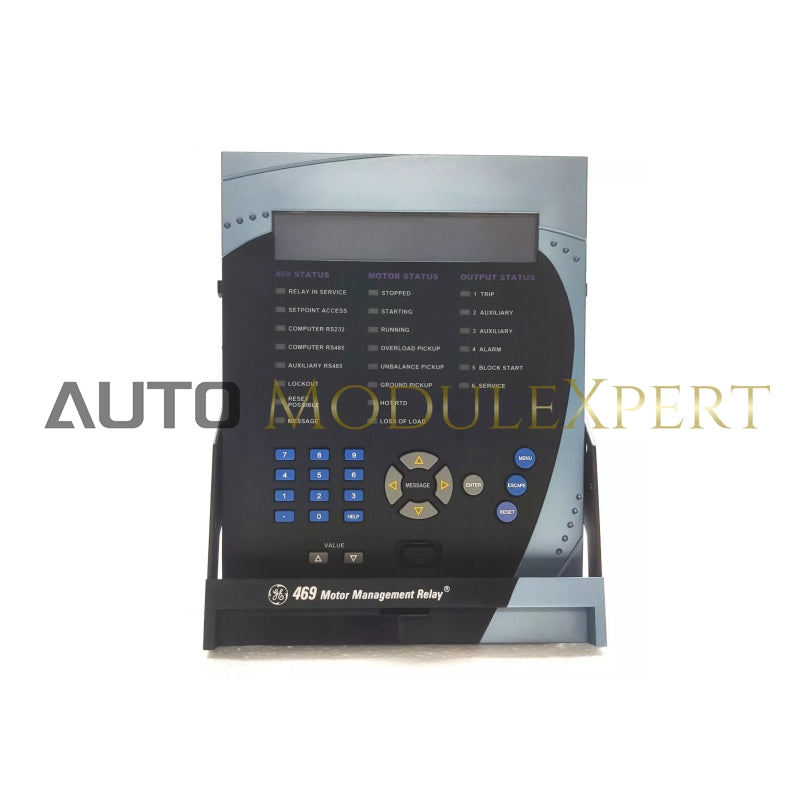

Visão Geral do Relé de Gerenciamento de Motor 469

O Relé de Gerenciamento de Motor 469 é um relé baseado em microprocessador projetado para oferecer proteção e gerenciamento para motores de média a alta potência e seus equipamentos acionados. Ele integra várias funções, como proteção do motor, diagnóstico de falhas, medição de energia e funcionalidades RTU (Unidade Terminal Remota) em um pacote extraível econômico. O relé vem equipado com seis relés de saída que podem ser usados para disparos, alarmes e bloqueios de partida, proporcionando proteção e controle abrangentes.

A funcionalidade do Relé 469 é ilustrada usando números de dispositivos ANSI conforme mostrado no diagrama unifilar abaixo.

Especificações

Fonte de Alimentação

• Opções: Baixo (LO) / Alto (HI) – deve ser especificado ao fazer o pedido
• Faixa:
  • BAIXO:
    • CC: 20 a 60 V CC
    • CA: 20 a 48 V CA em 48 a 62 Hz
  • ALTO:
    • CC: 90 a 300 V CC
    • CA: 70 a 265 V CA em 48 a 62 Hz
• Consumo de Energia: 45 VA (máx), 25 VA (típico)
• Tempo de Operação Sem Tensão de Alimentação: 30 ms

Entradas de Corrente de Fase

• CT Primário: 1 a 5000 A
• CT Secundário: 1 A ou 5 A (a ser especificado no pedido)
• Carga: Menos de 0,2 VA na carga nominal
• Faixa de Conversão: 0,05 a 20 × CT
• Precisão:
  • < 2 × CT: ± 0,5% de 2 × CT
  • ≥ 2 × CT: ± 1% de 20 × CT
• CT Withstand:
  • 1 segundo @ 80 × corrente nominal
  • 2 segundos @ 40 × corrente nominal
  • Contínuo @ 3 × corrente nominal

Entradas de Corrente de Terra

• CT Primário: 1 a 5000 A
• CT Secundário: 1 A ou 5 A (ponto de ajuste)
• Carga:
  • < 0,2 VA na carga nominal (para 1 A ou 5 A)
  • < 0,25 VA para 50:0,025 @ 25 A
• Faixa de Conversão: 0,02 a 1 × Amperes do CT Primário
• Precisão:
  • ± 0,5% de 1 × CT para 5 A
  • ± 0,5% de 5 × CT para 1 A
  • ± 0,125 A para 50:0,025
• CT Withstand:
  • 1 segundo @ 80 × corrente nominal
  • 2 segundos @ 40 × corrente nominal
  • Contínuo @ 3 × corrente nominal

Entradas de Corrente de Fase Diferencial

• CT Primário: 1 a 5000 A
• CT Secundário: 1 A ou 5 A (ponto de ajuste)
• Carga: Menos de 0,2 VA na carga nominal
• Faixa de Conversão: 0,02 a 1 × CT
• Precisão:
  • ± 0,5% de 1 × CT para 5 A
  • ± 0,5% de 5 × CT para 1 A
• CT Withstand:
  • 1 segundo @ 80 × corrente nominal
  • 2 segundos @ 40 × corrente nominal
  • Contínuo @ 3 × corrente nominal

Entradas de Tensão

• Relação VT: 1,00 a 150,00:1 (em passos de 0,01)
• Secundário VT: 273 V AC (escala completa)
• Faixa de Conversão: 0,05 a 1,00 × escala completa
• Precisão: ± 0,5% da escala completa
• Tensão Contínua Máx.: 280 V AC
• Carga: > 500 kΩ

Entradas Digitais

• Entradas: 9 entradas opto-isoladas
• Interruptor Externo: Contato seco < 800 Ω, ou transistor NPN coletor aberto do sensor
  • 6 mA afundando de pull-up interno de 4 kΩ a 24 V DC com Vce < 4 V DC
• Alimentação do Sensor: +24 V DC a 20 mA máx.

Entradas RTD

• Tipos Suportados:
  • 100 Ω Platina (DIN.43760)
  • 100 Ω Níquel
  • 120 Ω Níquel
  • 10 Ω Cobre
• Corrente de Detecção RTD: 5 mA
• Isolamento: 36 Vpk (isolado com entradas e saídas analógicas)
• Faixa: -50 a +250°C
• Precisão: ±2°C
• Resistência do Condutor:
  • 25 Ω máx por condutor para tipos Pt e Ni
  • 3 Ω máx por condutor para tipo Cu
• Detecção de Sensor Ausente: > 1000 Ω
• Alarme de Curto/Baixo: < –50°C

Supervisão da Bobina de Disparo

• Tensão Aplicável: 20 a 300 V DC / V AC
• Corrente de Gotejamento: 2 a 5 mA

Entradas de Corrente Analógica

• Tipos de Entrada: 0 a 1 mA, 0 a 20 mA, ou 4 a 20 mA (ponto de ajuste)
• Impedância de Entrada: 226 Ω ±10%
• Faixa de Conversão: 0 a 21 mA
• Precisão: ±1% da escala completa
• Alimentação da Entrada Analógica: +24 V DC a 100 mA máx.
• Tempo de Resposta: ≤ 100 ms

Portas de Comunicação

• Porta RS232: 1, painel frontal, não isolada
• Portas RS485: 2, isoladas juntas @ 36 Vpk
• Taxas de Baud:
  • RS485: 300, 1200, 2400, 4800, 9600, 19200
  • RS232: 9600
• Paridade: Nenhuma, Ímpar, Par
• Protocolo: Modbus® RTU / half duplex
