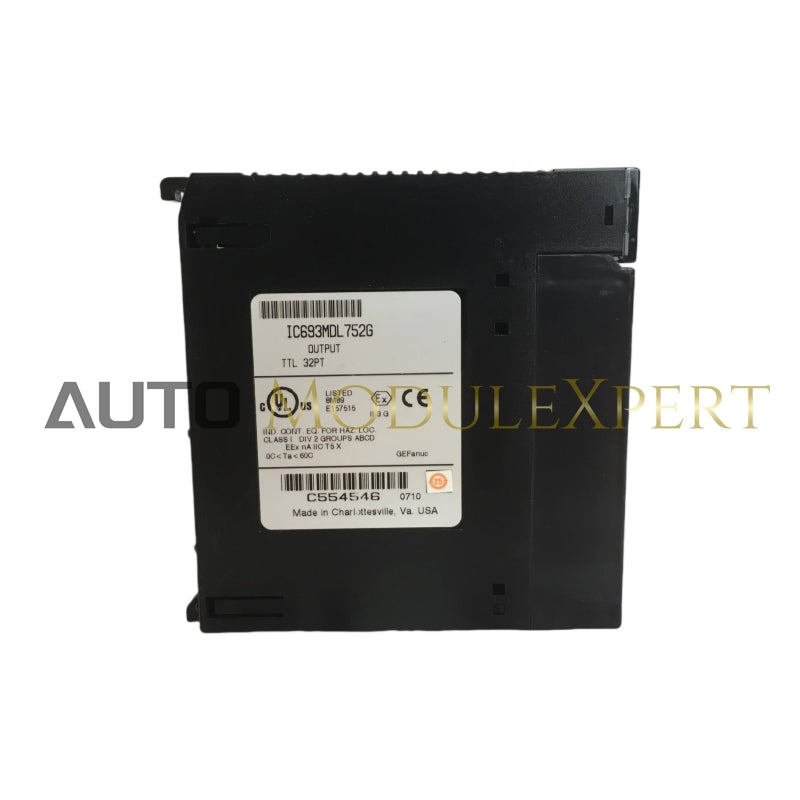

Visão Geral

• O módulo fornece 32 saídas discretas organizadas em quatro grupos isolados de oito:
  • Grupo A: A1 - A8
  • Grupo B: B1 - B8
  • Grupo C: C1 - C8
  • Grupo D: D1 - D8
• Cada grupo tem seu próprio comum.
• As saídas são do tipo lógica negativa ou sinking, significando que o estado LIGADO resulta em uma saída ativa baixa.

Especificações

• Tensão Nominal:

  • 5V e 12V até 24V DC, lógica negativa (ativo baixo)

• Faixa de Tensão de Saída:

  • 4,75 a 5,25 volts DC (modo TTL)
  • 10,2 a 28,8 volts DC (modo 12/24V)

• Saídas por Módulo:

  • 32 saídas (quatro grupos de oito)

• Isolamento:

  • 1500 volts entre o lado de campo e o lado lógico
  • 250 volts entre grupos

• Corrente de Saída:

  • 25 mA por ponto (máximo no modo TTL)
  • 0,5 amperes por ponto (máximo no modo 12/24V)
  • máximo de 4 amperes por grupo
  • 3 amperes máximo por pino comum do grupo

• Características de saída:

  • Corrente de Partida: 4,6 amperes por 10 ms
  • Tensão no Estado Ligado (ativo baixo): 0,4 volts DC (máximo no modo TTL)
  • Queda de Tensão: 0,24 volts DC (máximo no modo 12/24V)
  • Corrente de Fuga no Estado Desligado: 0,1 mA máximo
  • Tempo de Resposta ao Ligar: 0,5 ms máximo
  • Tempo de Resposta ao Desligar: 0,5 ms máximo

• Consumo Interno de Energia:

  • 260 mA (máximo) do barramento de 5V na placa traseira (13 mA + 3 mA/ponto LIGADO + 4,7 mA/LED)
  • 12 mA (máximo) por grupo da fonte do usuário em 5VDC (com todas as oito saídas do grupo LIGADAS)
  • 25 mA (máximo) por grupo da fonte do usuário em 12VDC (com todas as oito saídas do grupo LIGADAS)
  • 44 mA (máximo) por grupo da fonte do usuário em 24VDC (com todas as oito saídas do grupo LIGADAS)
