HIMA F35

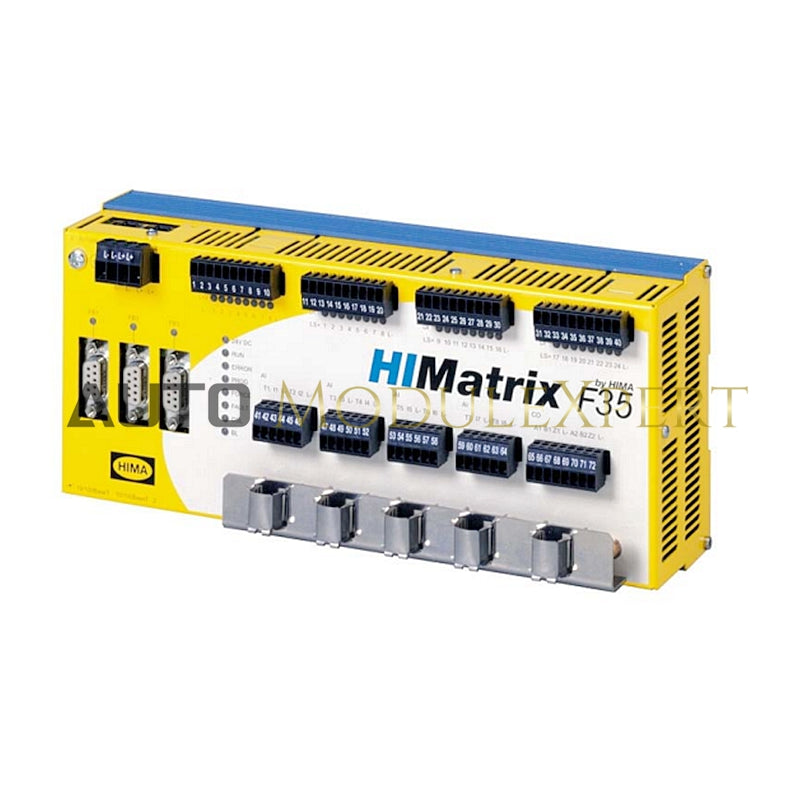

O controlador relacionado à segurança HIMA F35 é um sistema compacto alojado em um invólucro metálico. Ele possui 24 entradas digitais, 8 saídas digitais, 2 contadores e 8 entradas analógicas.

Configuração

• Ferramenta de Programação:
  • ELOP II Factory: Necessário para versões do sistema operacional anteriores à 7.
  • SILworX: Necessário para a versão 7 e posteriores do sistema operacional.

Geral

• Memória do Usuário:

  • Versões anteriores a 6.46:
    • máx. 500 kB de programa do usuário
    • máx. 500 kB de dados do usuário
  • Versão 6.100:
    • máx. 2047 kB de programa do usuário
    • máx. 2047 kB de dados do usuário
  • Versão 7:
    • máx. 1023 kB de programa do usuário
    • máx. 1023 kB de dados do usuário

• Tempo de Resposta: ≥ 20 ms

• Interfaces:

  • Ethernet
  • PROFIBUS DP mestre/escravo
  • Modbus mestre/escravo
  • Mestre INTERBUS
  • RS485 (Modbus M&S)
  • 4 x RJ-45, 10/100BaseT (com 100 Mbit/s) com switch integrado
  • Conector D-sub, 9 pinos (FB1, FBs)
  • Conector D-sub, 9 pinos (FB3)

• Tensão de Operação: 24 VCC, -15 %...+20 %, wss ≤ 15 %, de uma fonte de alimentação com isolamento seguro conforme IEC 61131-2

• Entrada de Corrente: máx. 9 A (com carga máxima), Ocioso: 0,5 A

• Fusível (Externo): 10 A retardo temporal (T)

• Buffer para Data/Hora: Capacitor de ouro

• Classe de Temperatura: T4 (Zona 2)

• Temperatura de Operação: 0 °C...+60 °C

• Temperatura de Armazenamento: -40 °C...+85 °C

• Tipo de Proteção: IP20

• Dimensões Máx. (sem plugue):

  • Largura: 257 mm (com parafusos do invólucro)
  • Altura: 114 mm (com parafuso de fixação)
  • Profundidade: 97 mm (com parafuso de aterramento)

• Peso: aprox. 1,2 kg

Entradas Digitais

• Número de Entradas: 24 (não isoladas galvanicamente)
• Tipo de Entrada: Lógica de dreno de corrente, 24 V, tipo 1 conforme IEC 61131-2
• Nível Alto: Tensão - 15 V (valor padrão 13 V + 2 V, faixa de segurança pode ser configurada até 30 VCC), entrada de corrente - aprox. 3,5 mA a 24 VCC, aprox. 4,5 mA a 30 VCC
• Nível Baixo: Tensão - máx. 5 V CC (valor padrão 7 V - 2 V, distância de segurança pode ser configurada livremente até nível alto máx. de -4 V e mín. 2 V), entrada de corrente - máx. 1,5 mA (1 mA a 5 V)
• Resistência de Entrada: < 7 kΩ
• Proteção contra Sobretensão: - 10 V, +35 V
• Comprimento Máx. do Cabo: 300 m
• Alimentação: 3 x 20 V / 100 mA, à prova de curto-circuito
• Precisão de Medição a 25 °C, máx.: ±0,2 % do valor final
• Precisão de Medição na Faixa Completa de Temperatura, máx.: ±1 % do valor final
• Coeficiente de Temperatura, máx.: ±0,023 %/K do valor final

Entradas Analógicas

• Número de Entradas: 8 (unipolar, não isoladas galvanicamente)
• Adaptador de Shunt Externo para Medição de Corrente: Z 7301 (250 Ω), Z 7302 (500 Ω)
• Faixa Nominal: 0...+10 VCC, 0...+20 mA com shunt de 500 Ω
• Faixa de Operação: -0,1...+11,5 VCC, -0,4...+23 mA com shunt de 500 Ω
• Resistência de Entrada: 1 MΩ
• Máx. Linha de Entrada: 300 m, pares trançados blindados
• Resistência Interna da Fonte do Sinal: ≤ 500 Ω
• Resolução Digital: 12 bits
• Precisão de Medição a 25 °C, máx.: ± 0,1 % do valor final
• Precisão de Medição na Faixa Completa de Temperatura, máx.: ± 0,5 % do valor final
• Coeficiente de Temperatura, máx.: ±0,011 %/K da escala completa
• Precisão Relacionada à Segurança, máx.: ± 2 % do valor final
• Atualização do Valor Medido: uma vez por ciclo do controlador
• Tempo de Amostragem: aprox. 45 µs
• Alimentações do Transmissor: 8 x 24...28 V / ≤ 46 mA, à prova de curto-circuito

Saídas Digitais

• Número de Saídas: 8 (não isoladas galvanicamente, terra comum L-)
• Tensão de Saída: L+ menos 2 V
• Corrente de Saída:
  • Canais 1...3 e 5...7: 0,5 A a 60 °C
  • Canais 4 e 8: 1 A a 60 °C (2 A a 50 °C)
• Carga Mínima: 2 mA para cada canal
• Queda de Tensão Interna: máx. 2 V a 2 A
• Corrente de Fuga (com Nível Baixo): máx. 1 mA a 2 V
• Comportamento com Sobrecarga: A saída afetada é desligada e religada ciclicamente
• Corrente Total de Saída: máx. 7 A; em caso de sobrecarga, todas as saídas são desligadas e religadas ciclicamente

Contador

• Número de Contadores: 2 (não isolados galvanicamente)

• Entradas: 3 em cada (A, B, Z)

• Tensões de Entrada:

  • Nível alto (5 V): 4...6 V
  • Nível alto (24 V): 13...33 V
  • Nível baixo (5 V): 0...0,5 V
  • Nível baixo (24 V): -3...5 V

• Correntes de Entrada: 1,4 mA em 5 V, 6,5 mA em 24 V

• Impedância de Entrada: 3,7 kΩ

• Máx. Linha de Entrada: 500 m, pares trançados blindados

• Resolução do Contador: 24 bits

• Comprimento Mín. do Pulso: 5 µs

• Freqüência Máx. de Entrada: 100 kHz (em 5 V e 24 V de tensão de entrada)

• Disparado em: borda negativa

• Inclinação da Borda: 1 V/µs

• Fator de Dever de Pulso: 1 : 1 (para 100 kHz)

Requisitos Ambientais

• Classe de Proteção: Classe de proteção III de acordo com IEC/EN 61131-2
• Temperatura Ambiente: 0...+60 °C
• Temperatura de Armazenamento: -40...+85 °C
• Poluição: Grau de poluição II de acordo com IEC/EN 61131-2
• Altitude: < 2000 m
• Carcaça: Padrão: IP20
• Tensão de Alimentação: 24 VDC
