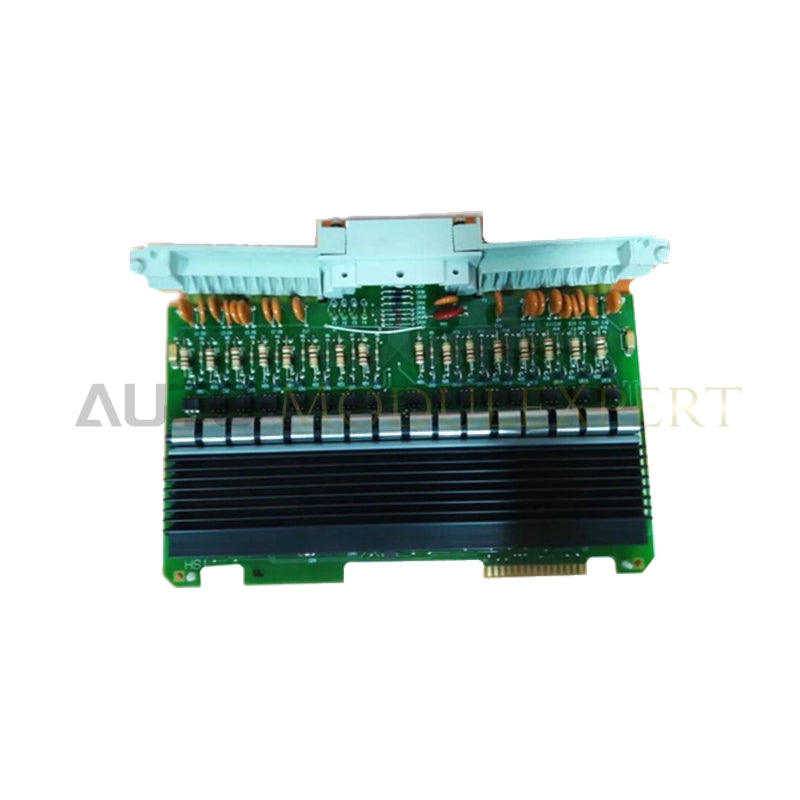

Módulo de Saída Digital Honeywell 621-6550RC TDC 2000/3000

O Honeywell 621-6550RC, também catalogado como Módulo de Saída de Fonte 621-6550RC, funciona como um componente de hardware dedicado à comutação de potência digital de 24 VCC de alta integridade em sistemas de controle Honeywell TDC 2000 e TDC 3000.

Detalhamento do Sufixo e Matriz de Modelos

A série Honeywell 621 utiliza uma codificação alfanumérica estruturada para identificar a topologia de comutação da saída e os recursos de hardware.

• Modelo base (621-6550): Placa de saída digital padrão projetada para o processamento de sinais discretos em backplanes da série 621.
• Sufixo "RC" (621-6550RC): Indica uma configuração de saída de fonte equipada com isolamento óptico e revestimento isolante para maior proteção ambiental.

Especificações de Hardware

Integração e Isolamento de Sinais de Controle de Processo

O 621-6550RC utiliza isolamento óptico de alta velocidade para separar os sinais lógicos internos do backplane dos circuitos de acionamento de campo de alta corrente. Circuitos de diagnóstico integrados detectam falhas de aterramento, cargas abertas e condições de sobrecarga térmica em seus 16 canais de fonte. Circuitos internos de compensação de junção fria e filtragem de ruído estabilizam a resposta dos canais contra surtos de energia, evitando disparos falsos durante a comutação indutiva intensa de solenoides, intertravamentos e relés de campo.

Perguntas Frequentes

P: Qual é a corrente máxima de comutação permitida por canal individual no 621-6550RC?

R: Cada ponto de saída individual suporta até 2 A a 24 VCC, desde que a corrente total em um grupo de 4 canais não exceda 5 A e que a carga total da placa permaneça abaixo de 12 A.

P: Como o módulo lida com o alto nível de ruído elétrico no lado de campo?

R: A placa incorpora barreiras de isolamento óptico integradas entre a lógica interna do backplane e a fiação externa de campo, impedindo que transientes de alta tensão afetem os processadores do sistema.

P: Este módulo pode ser trocado com o sistema em funcionamento em um rack TDC ativo?

R: Os engenheiros de campo devem desligar o rack de E/S específico ou seguir os protocolos de segurança para manutenção energizada aprovados pela Honeywell antes de remover ou inserir a placa, a fim de evitar perturbações no barramento do backplane.

Diretrizes de Instalação em Campo

Certifique-se de que as fontes externas de alimentação de campo de 24 VCC estejam desenergizadas antes de conectar ou desconectar os blocos de terminais. Mantenha separação física entre as linhas de sinal de baixa tensão e a fiação dos atuadores CC de alta corrente dentro do gabinete. Conecte todos os fios de dreno das blindagens a um único barramento de aterramento do gabinete para eliminar correntes circulantes de loops de terra. Ao direcionar o eletroduto para dentro do gabinete, certifique-se de que haja no mínimo 5 fios de engate nas conexões NPT para preservar as classificações estruturais do gabinete.
