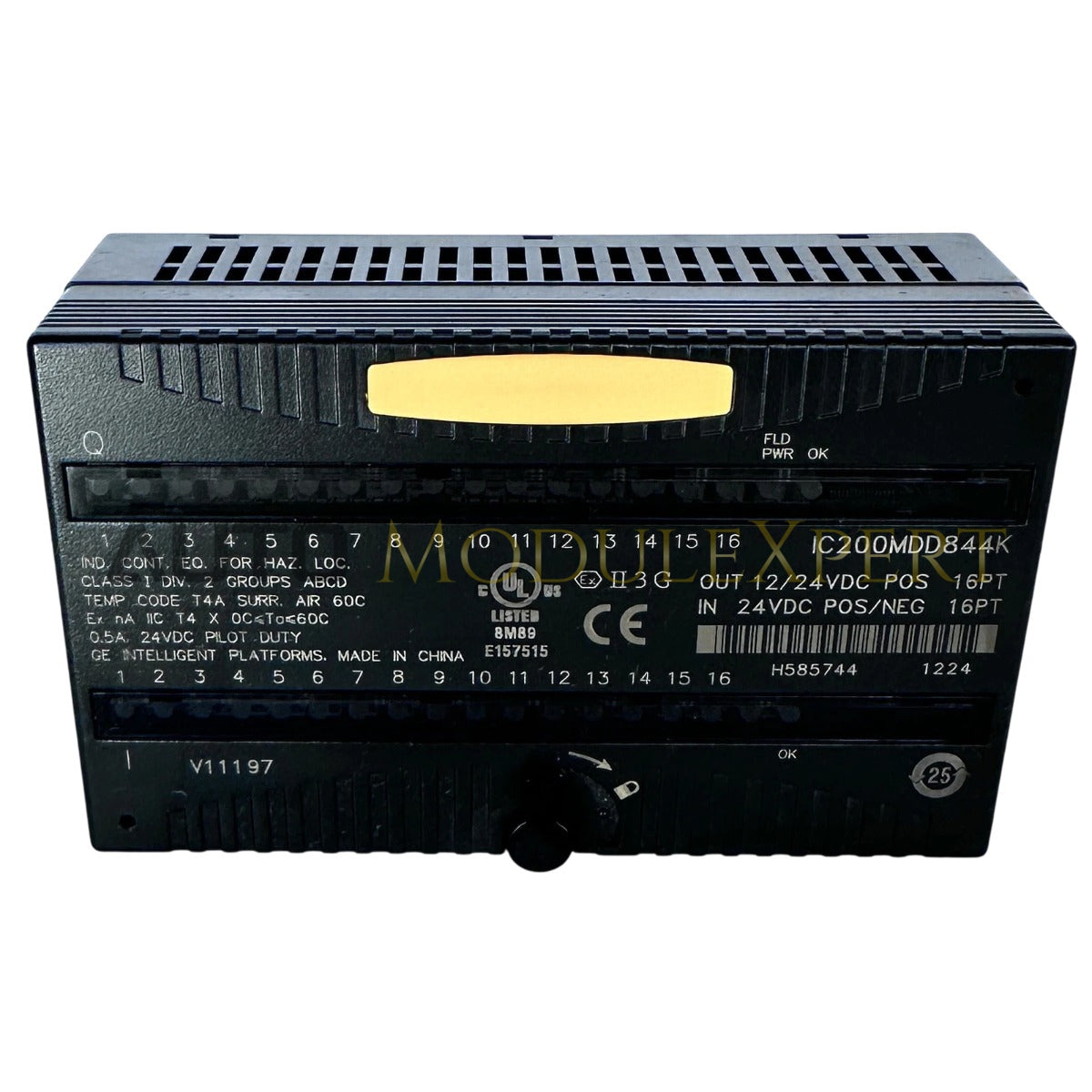

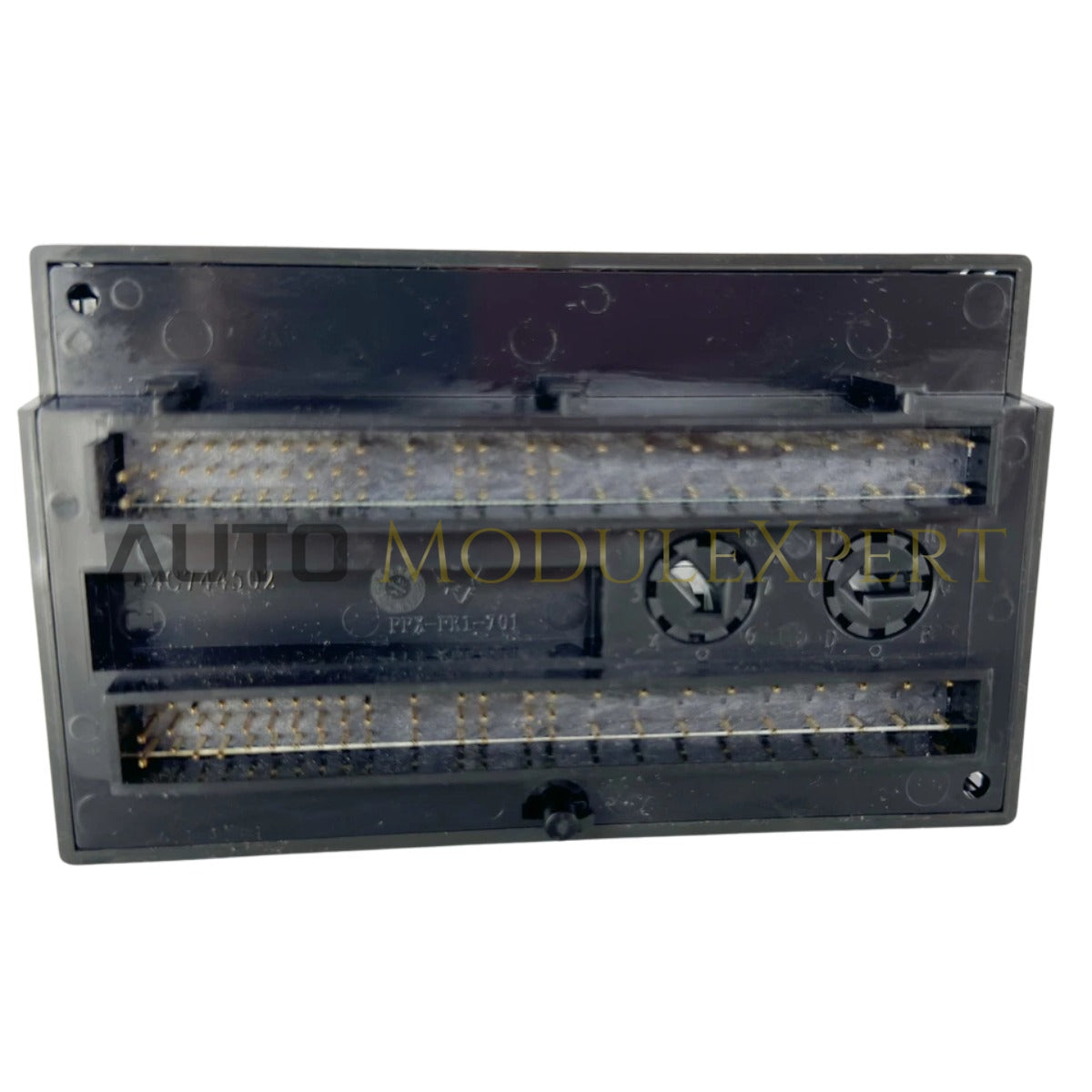

O GE Fanuc IC200MDD844K, também catalogado como o IC200MDD844K Módulo Misto de E/S, opera como um componente de hardware dedicado para aquisição de sinais discretos e saída de controle baseada em relé dentro das redes da plataforma VersaMax.

Especificações de Hardware

Comunicação do Barramento Backplane e Compatibilidade de Firmware

O módulo facilita o processamento de sinais via backplane VersaMax, utilizando arbitragem de barramento de alta velocidade para manter desempenho determinístico. A unidade suporta escalonamento de densidade de E/S consolidando funções de entrada e saída em um único slot de módulo, reduzindo a pegada total de hardware. A compatibilidade de firmware flash é gerenciada pela CPU host, com o módulo atuando como uma camada de interface transparente. A velocidade de comunicação do barramento é mantida ao longo do rack, garantindo execução sincronizada da lógica de controle e atuação dos dispositivos de campo.

Perguntas Frequentes

P: As saídas do relé são isoladas entre si?

R: As saídas do relé fornecem isolamento físico entre os circuitos de carga; no entanto, os usuários devem verificar a fiação específica dos terminais para garantir o agrupamento adequado e proteção contra interferência entre circuitos.

P: Este módulo pode lidar com cargas indutivas nas saídas do relé?

R: Sim, as saídas do relé são classificadas para 2 A; no entanto, ao comutar cargas indutivas, supressão externa como redes RC ou diodos flyback devem ser instalados para evitar desgaste dos contatos e prolongar a vida útil operacional dos relés internos.

Diretrizes para Instalação em Campo

• Monte o módulo firmemente em um trilho DIN padrão de 35 mm ou base de suporte VersaMax compatível.
• Certifique-se de que toda a energia de campo esteja removida antes de terminar a fiação de sinal ou carga nos blocos de terminais do módulo.
• Passe os fios de sinal de entrada e os cabos de carga de saída em dutos separados para minimizar interferência cruzada e ruído elétrico induzido.
• Verifique se a polaridade da lógica de entrada de 24 VDC corresponde à configuração de lógica positiva/fonte dos dispositivos de campo.
• Verifique se a corrente da carga não excede a classificação de 2 A por ponto das saídas do relé, utilizando fusíveis externos para proteger os contatos internos.
• Observe os LEDs de status no painel frontal durante a comissionamento do sistema para confirmar a ativação correta da entrada e a comutação do estado do relé de saída.
