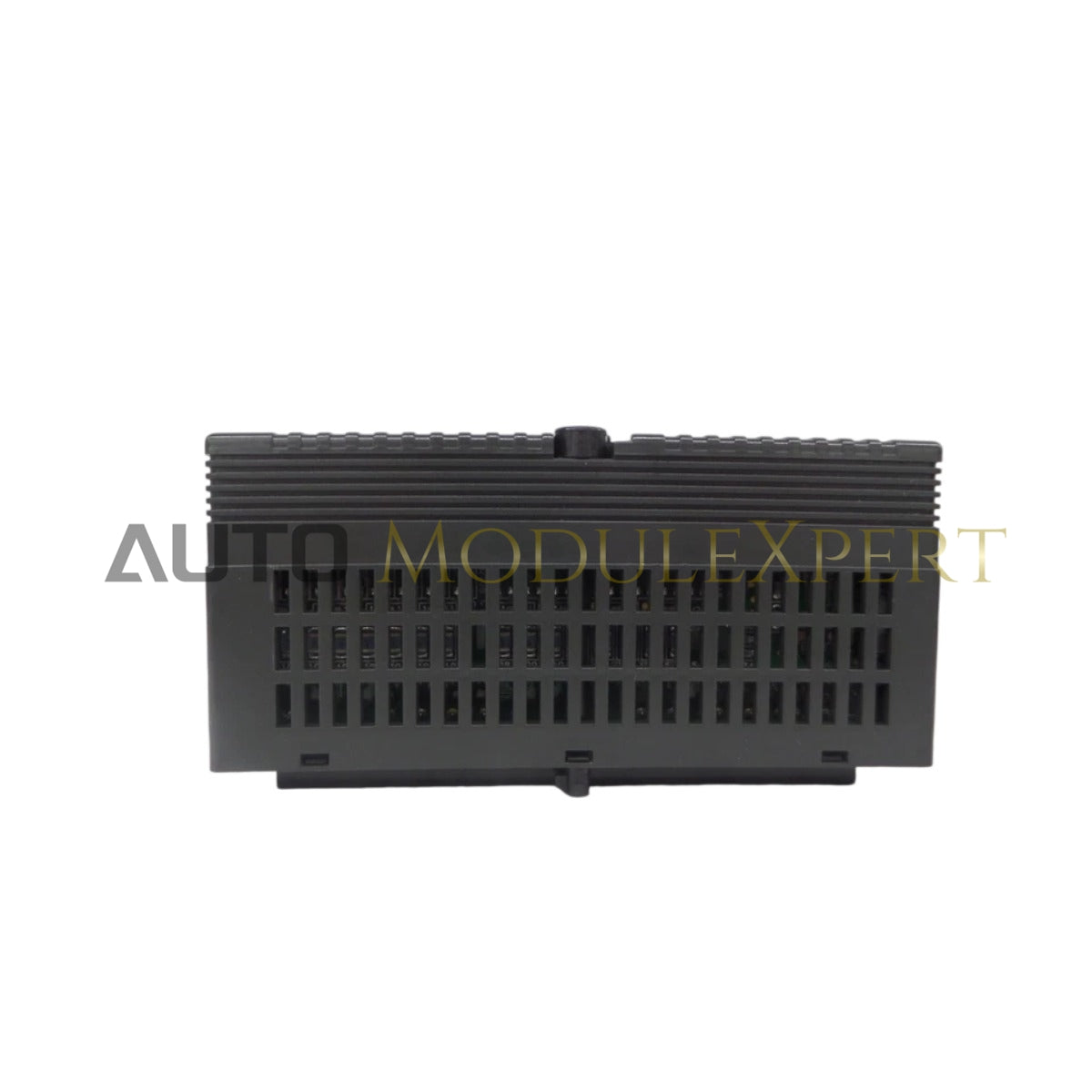

O GE VersaMax IC200MDL741J, também catalogado como o IC200MDL741J Módulo de Saída Digital, opera como um componente de hardware dedicado para comutação de sinal discreto e atuação de carga dentro das plataformas de rede VersaMax.

Especificações de Hardware

Comunicação do Barramento do Backplane e Compatibilidade de Firmware

O módulo integra-se via backplane VersaMax, utilizando arbitragem de barramento de alta velocidade para manter desempenho determinístico para todos os 16 canais de saída. A velocidade de comunicação do barramento do backplane é otimizada para minimizar a latência entre o comando do controlador host e a atuação física da saída. A compatibilidade de firmware flash é gerenciada de forma transparente via CPU host, garantindo que o módulo permaneça alinhado com as atualizações de configuração do sistema. O módulo suporta escalonamento de densidade de E/S fornecendo uma pegada de alta densidade, enquanto a proteção eletrônica contra curto-circuito integrada (ESCP) assegura que estados de falha no nível de saída não se propaguem de volta ao barramento de comunicação do backplane.

Perguntas Frequentes

P: O módulo suporta isolamento individual de canais?

R: Não, o IC200MDL741J não suporta canais isolados individualmente; todas as saídas compartilham um ponto de referência comum conforme definido pela arquitetura de lógica positiva/fonte.

P: Que proteção é fornecida para os pontos de saída?

R: Cada canal de saída está equipado com Proteção Eletrônica contra Curto-Circuito (ESCP), proteção contra sobrecorrente e diodos flyback (de roda livre) para proteger contra retorno indutivo ao comutar solenóides ou relés.

Diretrizes para Instalação em Campo

• Verifique se a fonte de alimentação lógica externa de 5 V é capaz de fornecer pelo menos 75 mA ao módulo sem queda de tensão.
• Garanta que a fonte de alimentação de campo de 24 VDC tenha capacidade de corrente suficiente para suportar a carga agregada e a corrente de surto de 2,0 A (100 ms) por ponto.
• Monte o módulo em um suporte VersaMax, confirmando que o conector do backplane está totalmente encaixado para evitar contato elétrico intermitente.
• Direcione os fios do sinal de saída longe de linhas AC de alta potência e cabos de sinal analógico sensíveis para mitigar interferência eletromagnética.
• Monitore as condições de temperatura ambiente e tensão para aplicar redução térmica quando necessário, pois o número de saídas ativas simultaneamente pode ser limitado por ambientes térmicos elevados.
• Use os LEDs de diagnóstico no painel frontal durante a comissionamento para verificar o estado de cada ponto de saída e monitorar condições de disparo do ESCP.
