Descrição

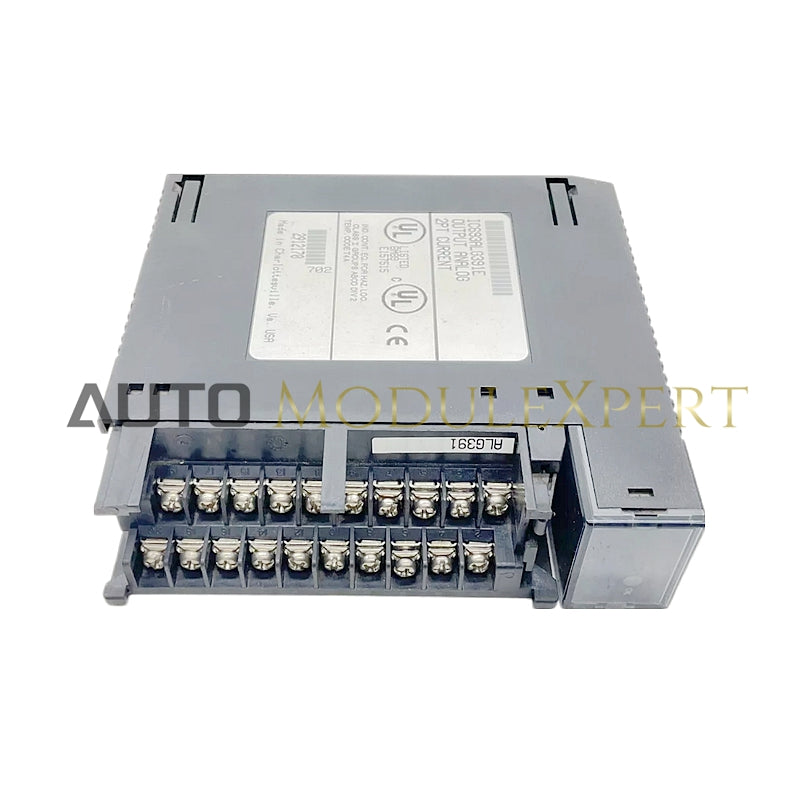

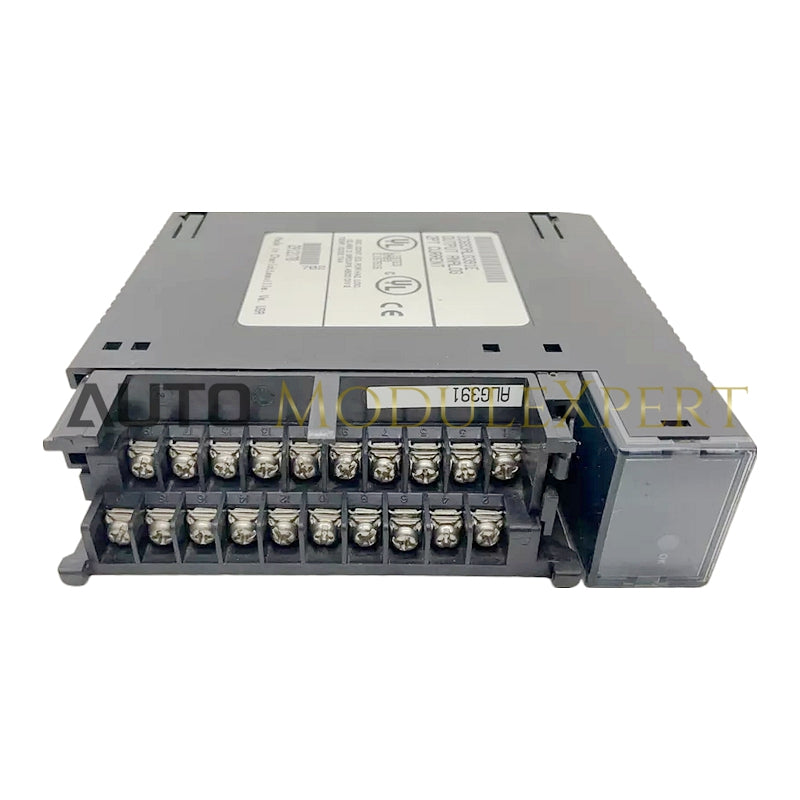

O IC693ALG391 é um módulo de saída analógica da Série 90-30 PLC da GE Fanuc. Ele fornece sinais de saída tanto de corrente (0-20 mA, 4-20 mA) quanto de tensão (1-5 VDC, 0-5 VDC) com alta resolução. O módulo possui dois canais de saída e uma taxa de atualização de 5 ms, adequado para controle preciso em sistemas de automação.

Especificações

• Tipo de Produto: Módulo de saída analógica
• Sinais de Saída:
  • Corrente: 0-20 mA, 4-20 mA
  • Tensão: 1-5 VDC, 0-5 VDC
• Número de Canais: 2 canais de saída
• Resolução:
  • 4-20 mA: 4 µA (1 LSB = 4 µA)
  • 0-20 mA: 5 µA (1 LSB = 5 µA)
  • 1-5 V: 1 mV (1 LSB = 1 mV)
  • 0-5 V: 1,25 mV (1 LSB = 1,25 mV)
• Precisão da Saída Analógica:
  • 4-20 mA: ±8 µA a 25°C
  • 0-20 mA: ±10 µA a 25°C
  • 1-5 V: ±50 mV a 25°C
  • 0-5 V: ±50 mV a 25°C
• Resolução Digital: 12 bits (típica)
• Taxa de Atualização: 5 ms (todos os canais)
• Requisitos de Energia:
  • Consumo de Corrente: 30 mA @ 5 VDC, 215 mA @ 24 VDC
  • Tensão de Alimentação Externa: 20-30 VDC (nominal 24 VDC)
• Isolamento: 1500 VAC (lado de campo para lado lógico, por 1 minuto)
• Tensão Máxima de Conformidade: 25 V
• Calibração: Calibrado de fábrica para 4 µA por contagem

Características

• Design Compacto: Módulo de 1 slot com uso eficiente do espaço
• Indicador de Status: Indicador de módulo OK para monitoramento
• Isolamento: Isolamento de 1500 VAC entre lado de campo e lado lógico
• Consumo de Corrente do Barramento: 30 mA da fonte +5V, 215 mA da fonte isolada +24 VDC
• Resolução: Alta resolução para saída analógica precisa
• Largura do Módulo: 1 slot

Especificações Ambientais

• Temperatura de Operação: 0°C a 60°C (32°F a 140°F)
• Temperatura de Armazenamento: -40°C a 85°C (-40°F a 185°F)
