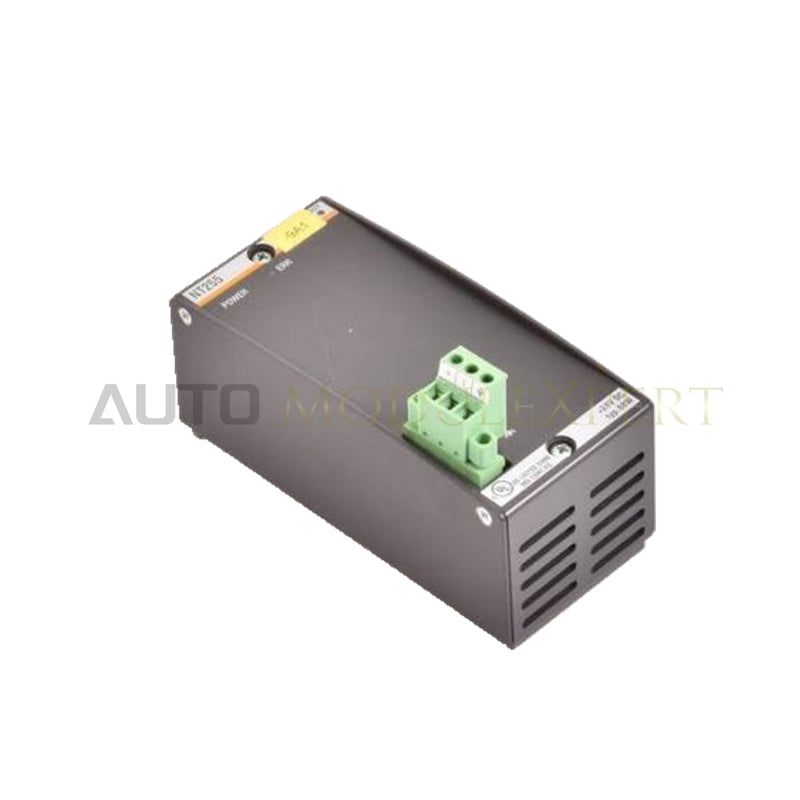

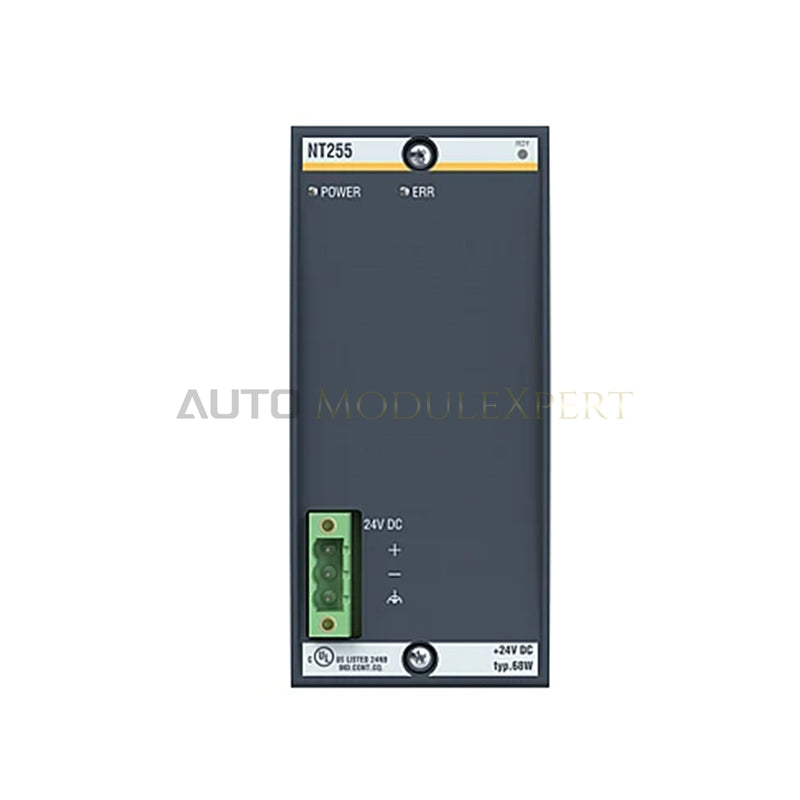

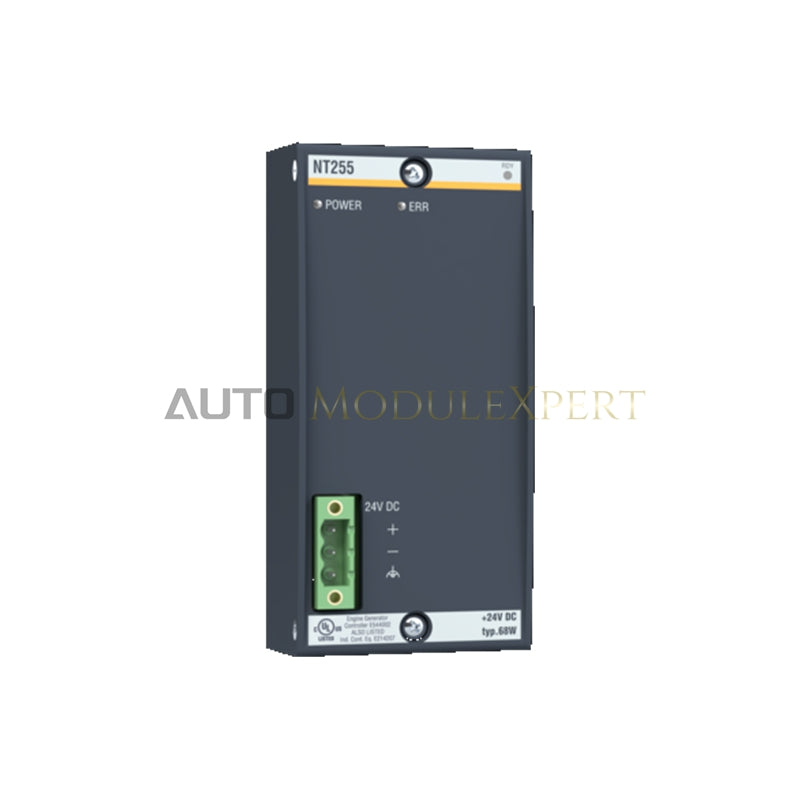

Módulo de Fonte de Alimentação Bachmann NT255

Configurado para alimentação de sistemas de alta eficiência e estabilização de tensão em arquiteturas do Sistema de Automação Bachmann M1, o Bachmann NT255, também catalogado como Módulo de Fonte de Alimentação NT255, fornece execução física/elétrica direta.

Detalhamento dos Sufixos e Matriz de Modelos

Especificações de Hardware

Velocidade e Determinismo da Comunicação no Barramento do Backplane

O Bachmann NT255 incorpora uma arquitetura de transformador planar combinada ao gerenciamento térmico coolPCB para fornecer alimentação estável aos trilhos lógicos diretamente através do barramento do backplane M1. Quando ocorrem quedas na tensão de entrada, o circuito integrado de monitoramento de falha de energia envia um sinal de aviso antecipado à CPU do sistema em até 3 ms, permitindo que o processador preserve com segurança os dados voláteis e conclua ciclos críticos do barramento do backplane antes que a capacidade total do buffer de 18 ms se esgote. Essa notificação rápida de perda de energia mantém o determinismo e a compatibilidade com a memória flash do firmware entre os módulos conectados ao backplane durante interrupções temporárias de alimentação.

Perguntas Frequentes

P: Como o sinal de falha de energia interage com o controlador do sistema durante uma queda na alimentação de entrada?

R: O módulo monitora continuamente os níveis dos trilhos de entrada e gera um sinal de aviso antecipado de falha de energia para o módulo da CPU precisamente 3 ms após a detecção de uma condição de subtensão, fornecendo uma janela previsível para rotinas de desligamento controlado antes do colapso do barramento de alimentação.

P: O NT255 pode fornecer os surtos temporários de corrente exigidos pelas cargas de inicialização de sistemas de alta densidade?

R: Sim, a unidade fornece até 55 W de potência de saída de pico e permite que o trilho de +5 VCC alcance até 8 A de pico, absorvendo correntes breves de partida sem acionar os circuitos de proteção.

Diretrizes de Instalação em Campo

Certifique-se de que a tensão da alimentação primária esteja desconectada antes de instalar ou remover o módulo do rack do backplane do sistema M1. Instale a fonte de alimentação verticalmente dentro do invólucro do chassi para maximizar o movimento vertical do ar por convecção através da estrutura do circuito coolPCB. Faça o roteamento da fiação da alimentação primária de entrada (18 a 34 VCC) usando fios de bitola apropriada, tendo o cuidado de separar as linhas de entrada CC dos cabos analógicos sensíveis ou de comunicação de alta frequência. Conecte firmemente o terminal de terra primário ao ponto central de aterramento do gabinete para garantir isolamento total de 100 V entre entrada e terra e ótimo desempenho na dissipação de surtos.
