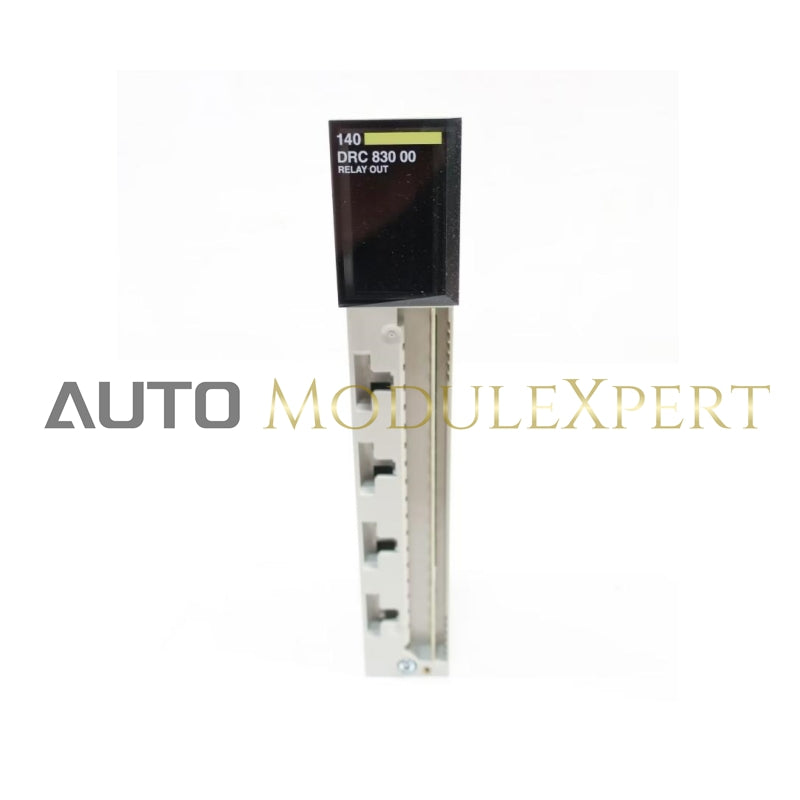

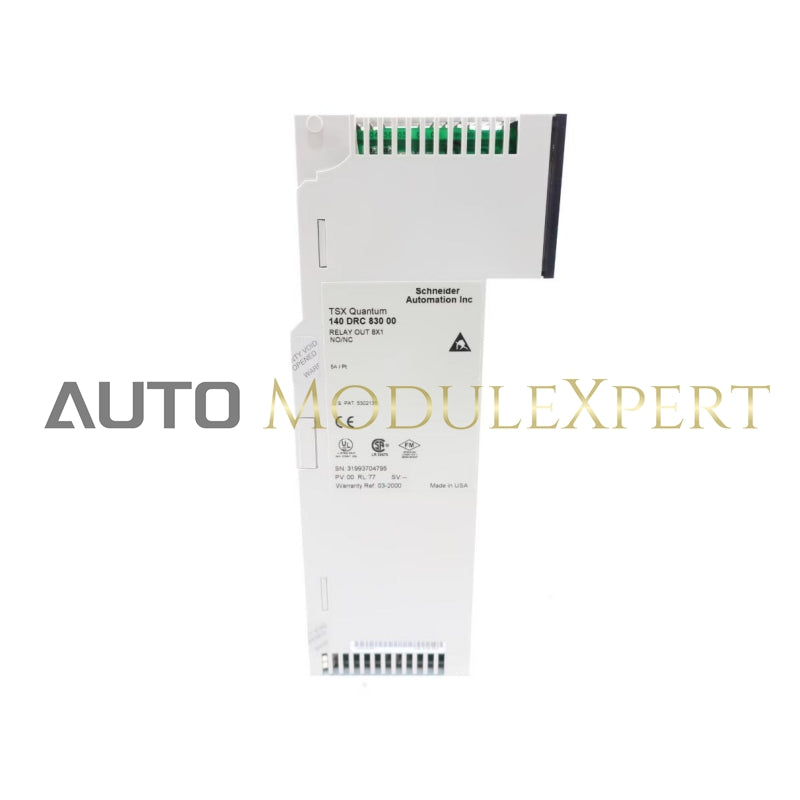

Especificações do Módulo de Saída Discreta de Relé Modicon Quantum

Especificações Principais

• Gama de Produtos: Plataforma de automação Modicon Quantum
• Tipo de Produto: Módulo de Saída Discreta de Relé
• Saída Discreta: 8 saídas
• Tipo de Contato: 1 NO/NC (Formulário C)
• Formulário de Contato: Formulário C

Especificações Elétricas

• Tensão de Saída Discreta:

  • 20...250 V AC
  • 30...150 V DC
  • 5...30 V DC

• Addressing Requirement: 0.5 output word

• Corrente Máxima de Carga:

  • 100 mA (30...50 V CC, L/R = 10 ms)
  • 2 A (250/30 V CA/CC, tungstênio, 1/4 hp, cos φ = 0,4)
  • 3 A (250/30 V CA/CC)
  • 300 mA (30...50 V CC, resistivo)
  • 5 A (250/30 V CA/CC, resistivo, a 60 °C / 140 °F)

• Corrente de surto:

  • 20 A por 10 ms (capacitivo)

• Frequência de Comutação:

  • 30 Hz (resistivo)
  • F = 0,5 / I²L (indutivo)

• Capacidade de Comutação:

  • 1250 VA (resistivo)

Tempo de Resposta e Durabilidade

• Tempo Máximo de Resposta na Entrada Aberta:

  • 10 ms (estado 0 para estado 1)
  • 20 ms (estado 1 para estado 0)

• Durabilidade Mecânica: 10.000.000 ciclos

• Durabilidade Elétrica:

  • 100.000 ciclos (100 mA, 30...150 V CC, L/R = 10 ms)
  • 100.000 ciclos (30...150 V CC, relé de interposição)
  • 100.000 ciclos (300 mA, 30...150 V CC, resistivo)
  • 100.000 ciclos (5 A, 30 V CC, resistivo)
  • 200.000 ciclos (5 A, 250 V CA, resistivo)
  • 50.000 ciclos (500 mA, 30...150 V CC, resistivo)

Proteção e Isolamento

• Proteção contra Sobretensão de Saída: Varistor interno, 275 V

• Isolamento de Canal:

  • 1780 Vrms CA (por 1 minuto)
  • 2500 V CC (por 1 minuto)

• Isolamento do Barramento:

  • 1780 Vrms CA (por 1 minuto)
  • 2500 V CC (por 1 minuto)

Potência e Sinalização

• Dissipação de Potência: 2,75 W + (0,5 x número de pontos LIGADOS)

• Sinalização Local:

  • Comunicação do barramento (Ativa): 1 LED (verde)
  • Falha externa detectada (F): 1 LED (vermelho)
  • Status de entrada: 8 LEDs (verde)

• Requisito de Corrente do Barramento: 560 mA

• Formato do Módulo: Padrão

• Peso Líquido: 0,7 lb (0,3 kg)

Ambiental e Certificação

• Certificações:

  • C-tick
  • GOST
  • GL
  • RMRS
  • FM Classe 1 Divisão 2
  • ABS
  • DNV
  • RINA

• Normas:

  • UL 508
  • CSA C22.2 Nº 142

• Resistência:

  • Descarga Eletrostática: 4 kV (contato), 8 kV (ar), IEC 801-2
  • Campos Eletromagnéticos: 9,1 V/m (80...2000 MHz), IEC 801-3

• Temperatura Ambiente:

  • Operação: 32...140 °F (0...60 °C)
  • Armazenamento: -40...185 °F (-40...85 °C)

• Umidade Relativa: 95% sem condensação

• Altitude de Operação: ≤ 16.404,2 pés (5000 m)

Detalhes de Pedido e Envio

• Categoria: US1PC2118155
• Programação de Desconto: PC21
• GTIN: 3595861127081
• Devolução: Sim
• País de Origem: France

Unidades de Embalagem:

• Tipo de Unidade do Pacote 1: PCE
• Número de Unidades no Pacote 1: 1
• Dimensões do Pacote:
  • Altura: 6,42 pol (16,3 cm)
  • Largura: 1,77 pol (4,5 cm)
  • Comprimento: 12,28 pol (31,2 cm)
  • Peso: 16,8 oz (475,0 g)
