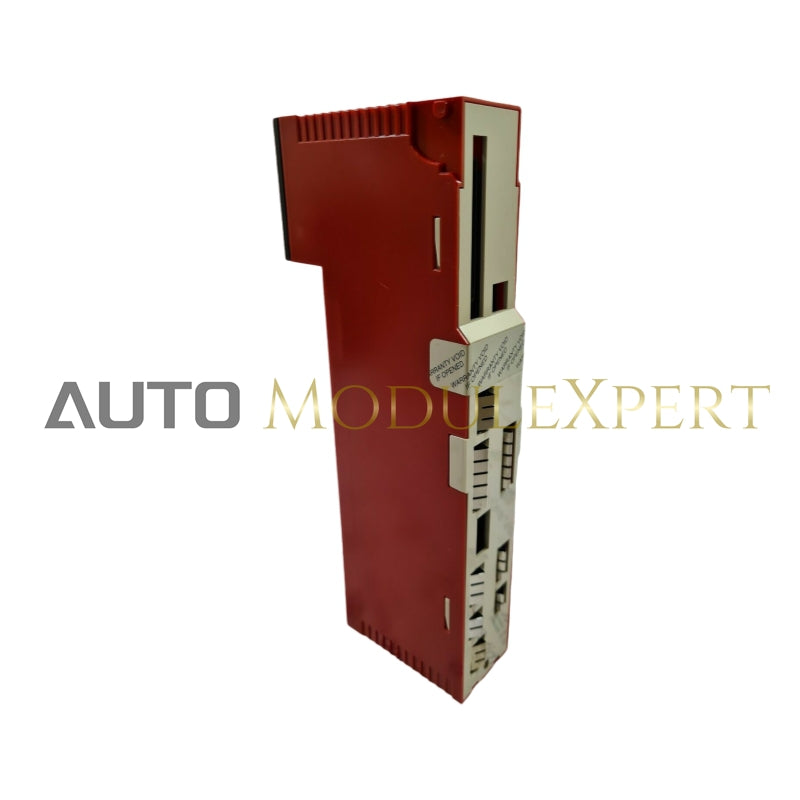

Especificações do Módulo de Entrada de Segurança Analógica Modicon Quantum

Principais Características:

• Gama de Produtos: plataforma de automação Modicon Quantum
• Tipo de Produto: módulo de entrada de segurança analógica
• Tipo de Filtro: passa-baixa de polo único (3 dB a 15 Hz)

Especificações Técnicas:

• Número de Entradas Analógicas: 8
• Requisito de Endereçamento: 13 palavras de entrada
• Resolução da Entrada Analógica: 16 bits
• Faixa de Medição Linear: 0 a 25 mA
• Entrada Máxima: 35 mA (máximo absoluto)
• Impedância de Entrada: 287 Ohm
• Erro Absoluto de Precisão:
  • +/- 0,3%
  • +/- 0,35% do máximo da escala completa
• Erro de Linearidade: +/- 2 µA (entre 0°C e 60°C / 32°F e 140°F)
• Rejeição de Modo Comum:
  • -65 dB a 60 Hz
  • -70 dB a 50 Hz
• Isolamento entre Canais e Barramento: 1500 V CA (por 60 segundos)
• Isolamento entre Canais: 500 V CA (por 60 segundos)
• Tempo de Atualização: 15 ms
• Tipo de Falha: Escala de sobreposição

Indicadores e Sinalização:

• Indicadores LED:
  • Comunicação do Barramento: 1 LED verde (Ativo)
  • Falha Externa Detectada: 1 LED vermelho (F)
  • Status da Entrada: 8 LEDs verdes
  • Falha do Sistema/Falha Interna do Canal: 8 LEDs vermelhos

Requisitos de Energia e Ambientais:

• Requisito de Corrente do Barramento: 400 mA
• Dissipação de Energia: 3,5 W
• Certificações:
  • UL
  • C-tick
  • CSA HazLoc
  • TÜV Rheinland (SIL2)
  • CSA

Características Físicas:

• País de Origem: França
• Pacote 1:
  • Tipo: PCE
  • Quantidade: 1 unidade
  • Dimensões: 4,7 cm (Altura) x 16,2 cm (Largura) x 31,5 cm (Comprimento)
  • Peso: 500 g
• Pacote 2:
  • Tipo: S03
  • Quantidade: 7 unidades
  • Dimensões: 30 cm (Altura) x 30 cm (Largura) x 40 cm (Comprimento)
  • Peso: 3,9 kg

Informações para Pedido:

• GTIN: 3595863953534
• Categoria: US1PC2118151
• Tabela de Descontos: PC21
• Retornabilidade: Não
